请教，这是哪款软件

xiangji100

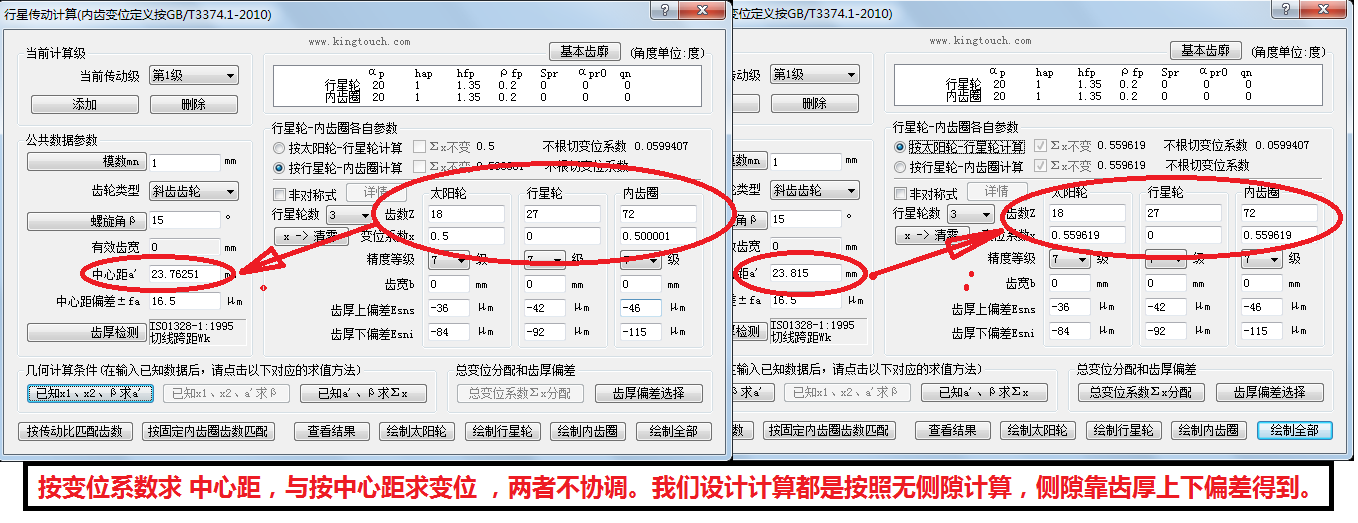

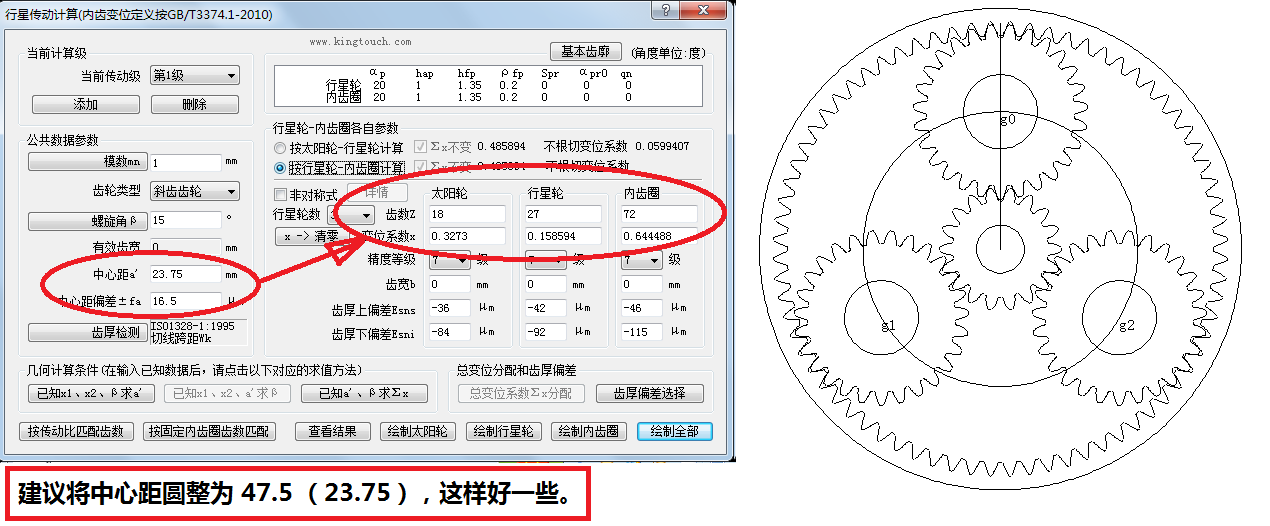

网上看到这款软件觉得挺好，但不知道叫什么名字，哪家公司出的。知道的朋友麻烦说一下，谢谢。

woodee

这应该是牛老niuershiye（郭老）的大作。

刀疤五

牛老导出的齿形CAD图是怎么样的?
有谁能发一个CAD图纸文件就好.

mrmrw

刀疤五 发表于 2013-12-22 22:18


登录/注册后可看大图

牛老导出的齿形CAD图是怎么样的?
有谁能发一个CAD图纸文件就好.

直接输出到AutoCAD中！

mrmrw

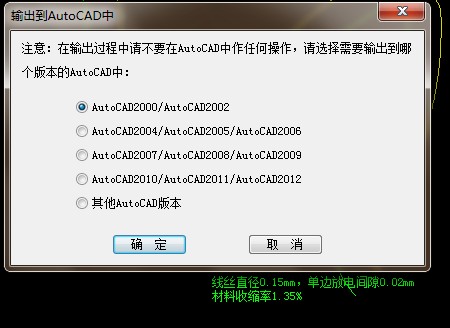

输出AutoCAD 的时候直接选择你安装的版本就行了！

zhangshengxi

不知道！

deathen

哪里下载的？找不找啊

刀疤五

mrmrw 发表于 2013-12-23 09:07


登录/注册后可看大图

输出AutoCAD 的时候直接选择你安装的版本就行了！

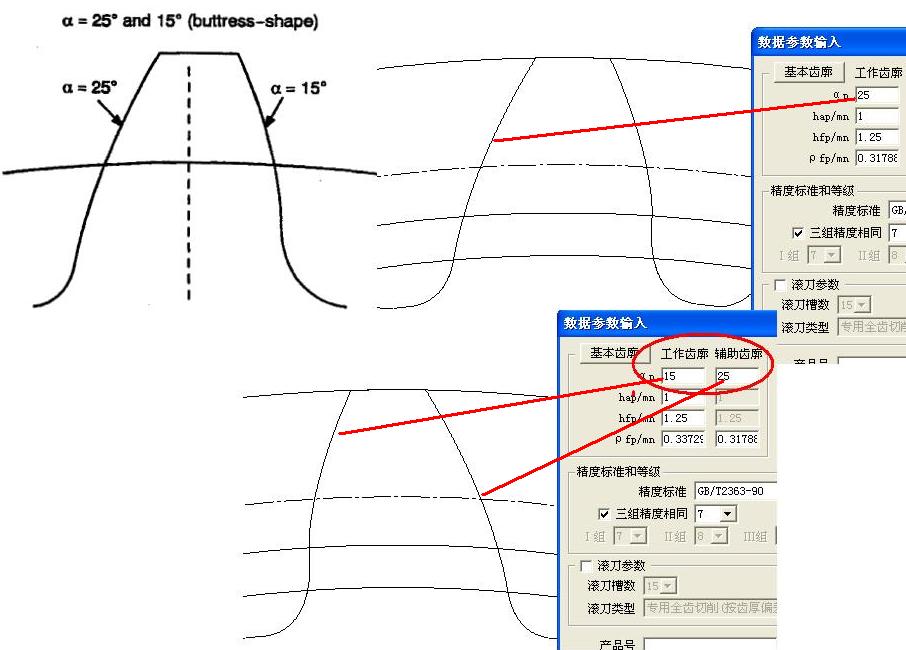

因没收到过CAD图,因此不知道齿形是如何画出来的.另外从网上找到了牛爷软件的一个界面,可惜只有1/4的界面,有些疑问.
1.线切割都有钼丝直径补偿功能,CAD图不需画出钼丝中心轨迹.
2.齿形样条曲线用了多少点控制.
3.双压力角齿形有无M值的计算.
4.齿根圆弧是按CAXA画法还是按滚刀展成画法呢,内齿轮根部圆弧呢.

mrmrw

刀疤五 发表于 2013-12-23 21:22


登录/注册后可看大图

因没收到过CAD图,因此不知道齿形是如何画出来的.另外从网上找到了牛爷软件的一个界面,可惜只有1/4的界 ...

1.线切割都有钼丝直径补偿功能,CAD图不需画出钼丝中心轨迹.

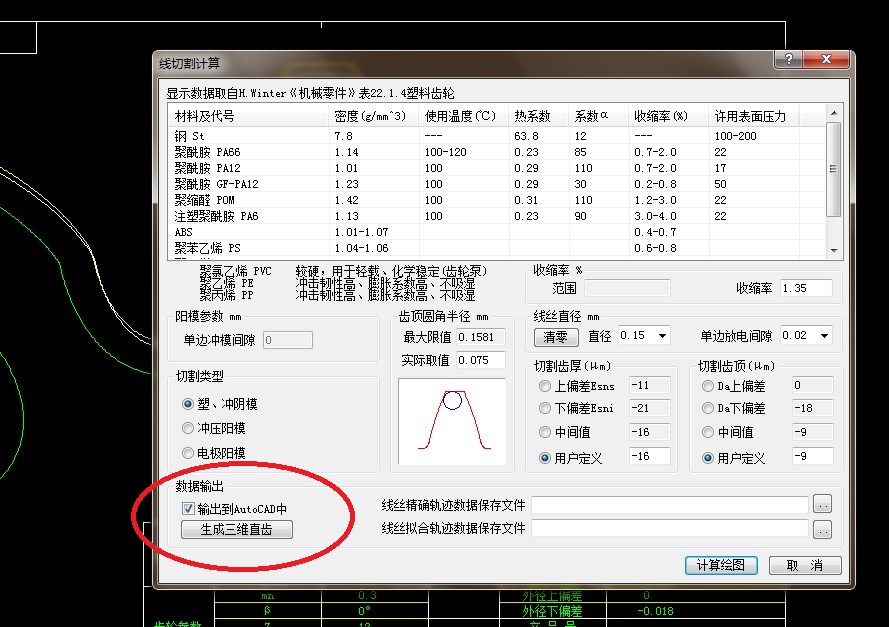

【解答】线切割机床一般都有线丝直径与放电间隙的自动补偿功能——这是当前机床的一大特点！但是，软件开发此功能主要是为了模拟线割的路径，评估线丝直径的选用是否合理。至于CAD图那就一般不需要输出线丝的轨迹图了！这个在CAD中也好处理！
2.齿形样条曲线用了多少点控制.
【解答】齿形样条曲线的采用圆弧拟合，可以使用1、2、3和自动处理，保证齿形精度在μm以下。同时对于选用的拟合方式，给出拟合的精度，一般数值为0.0001mm.
3.双压力角齿形有无M值的计算.

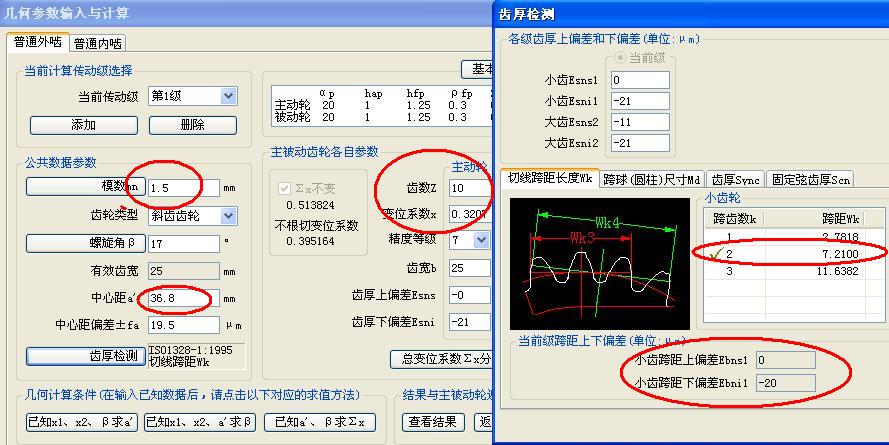

【解答】对于双压力角的齿形，目前提供了公法线与齿厚偏差的测量与数值，M值暂时没有！
4.齿根圆弧是按CAXA画法还是按滚刀展成画法呢,内齿轮根部圆弧呢.
【解答】对于外齿根圆弧处理，是按照齿条型刀具展成法绘制，同时，开来某些特殊单位的要求，可以采用圆弧替代过渡曲线，但是给出明确的提示，可验证替代圆弧是否出现啮合干涉，保证替代圆弧的可行性！
        对于内齿轮的齿根过渡曲线，目前采用圆弧替代，自dFf开始，尽量使用单圆弧替代，保证塑料齿轮的齿根过渡曲线光滑，保证成型的需要。
    目前，暂时不支持插齿刀范成内齿轮的齿根过渡曲线！

刀疤五

mrmrw 发表于 2013-12-24 08:51


登录/注册后可看大图

1.线切割都有钼丝直径补偿功能,CAD图不需画出钼丝中心轨迹.
【解答】线切割机床一般都有线丝直径与放电间 ...

马版主介绍的很清楚.我的看法

1.为了模拟线割的路径，评估线丝直径的选用是合理,而生成补偿后齿形,不合算.
2.给出拟合的精度，数值为0.0001mm,也不合算,0.001mm就足够了.
3.双压力角齿形,是不能用公法线测量的.只能用跨球距测量.
4.对于外齿根圆弧处理，是按照齿条型刀具展成法绘制,不合算.举例说明,z10齿,A20度的的齿轮,用CAXA画法,齿形可以从基圆开始画,但用齿条型刀具展成法,根切了,齿形只能从基圆以上某圆开始.当刀具转位设计时,即按25度压力角做刀具时,展成法绘制不根切.因此条型刀具展成法绘制根部曲线不唯一.
