请教-线切割了一个齿轮，为什么是这样的？

freefreemen

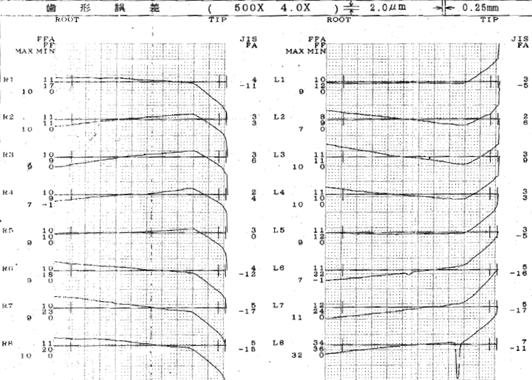

线切割了一个齿轮，为什么是这样的:o

guozhang77123

回复 1# freefreemen


    有多层原因:机台不稳定,铜线也会有导致......

ys789

个人认为：
     如果说程序上没有问题话，应该是设备工作台两轴联动时的间隙误差所导致。

along2004386

我经常遇到这类问题。
1，穿中心孔用的芯杆在测量时弯曲；
2，内孔和齿形同心度不好；
3，芯杆外径与两端顶针孔不同心。
不会多于这三种原因。
建议：将齿轮夹住齿部，将内孔镗到5-8左右的大小（当然可以更大），重新配芯杆，芯杆用双顶磨做出来，这样可以解决你的问题。

jtdx2006

齿圈跳动有0.038mm,意味着同心度不良,同意4楼意见,如果程序没问题,应该和定位装夹制具有很大关系.

freefreemen

我经常遇到这类问题。1，穿中心孔用的芯杆在测量时弯曲；2，内孔和齿形同心度不好；3，芯杆外径与两端顶针孔 ...
along2004386 发表于 2010-6-8 09:58


登录/注册后可看大图

用三坐标测了一下，发现同轴度0.01以内，但齿顶圆是椭圆的，圆度>0.01。不知线切割的精度最好能做到多少:o

freefreemen

齿圈跳动有0.038mm,意味着同心度不良,同意4楼意见,如果程序没问题,应该和定位装夹制具有很大关系.
jtdx2006 发表于 2010-6-8 14:53


登录/注册后可看大图

外齿和内孔是一次装夹割出的。

along2004386

回复 7# freefreemen 的帖子


    线切割AGIE 慢走丝精度一般在0.006左右，国产的一般在0.01左右。我说的第一点，在测量时中间的测定棒可能会发生弯曲，我看你报告
用的好像是东京精密的机器，注意在夹持时棒不要弯。

freefreemen

回复  freefreemen 的帖子


    线切割AGIE 慢走丝精度一般在0.006左右，国产的一般在0.01左右。我说的 ...
along2004386 发表于 2010-6-9 16:54


登录/注册后可看大图

量棒变形齿向也会出问题，估计数椭圆及偏心引起的吧。:o

以前分析过

阿懵

一般线切割外齿轮的精度(椭圆度)不好控制，因为外齿轮属于凸模，凸模存在两次加工的问题，如果是凹模就会有很高的精度。凸模在完成一次切割的时候会脱落，所以不能一次割完，第二次第三次切割的后，再固定零件后切割三遍剩余部分，这必然造成外齿轮的分度圆或者齿顶园椭圆，在测量跳动的时候会把椭圆造成的误差计入到齿跳动误差。仅仅是个人观点！
