四个斜圆柱螺旋齿数，模数为1.66 螺旋角22度

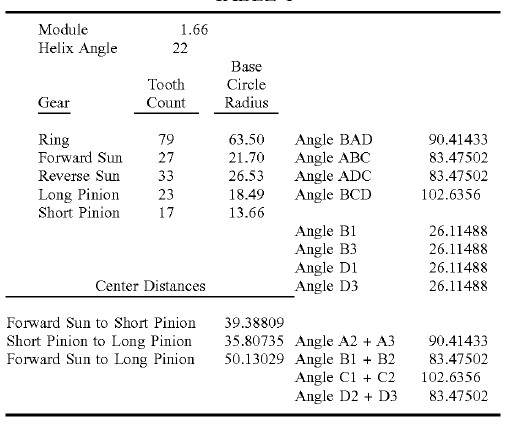

A齿轮齿数27，BD齿轮齿数17,C齿轮齿数23(A是小太阳轮，BD是短行星齿轮，C是长行星齿轮)，内齿圈齿数79，大太阳轮是33。基圆分别如图。
AB=39.38809（小太阳轮到短行星轮中心距） BC=50.13029（短行星齿轮到长行星齿轮的中心距）
AC=44.75919（小太阳轮到长行星齿轮的中心距） 大太阳轮到长行星齿轮的中心距是50.13029

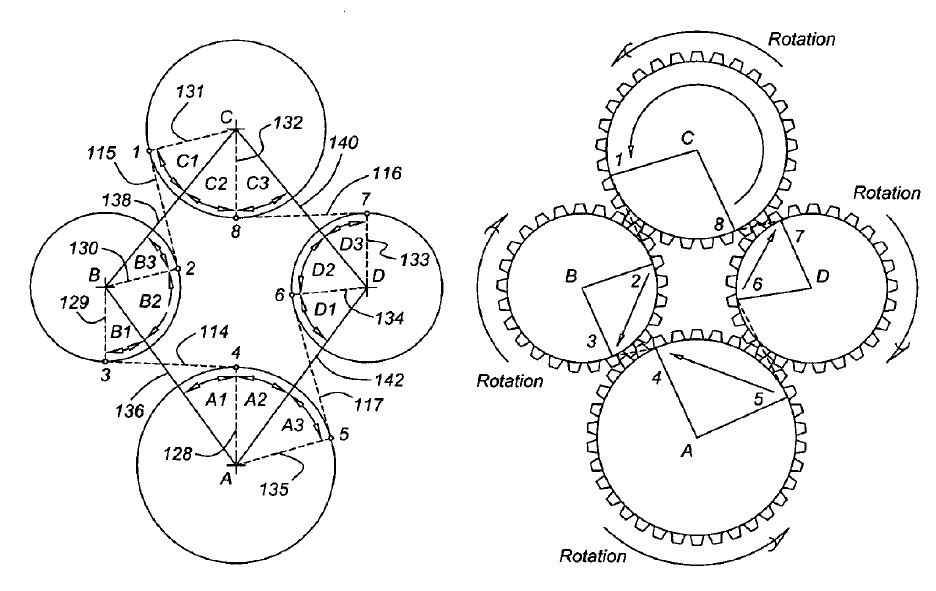

上图中114-117线是啮合线，128-135是基圆半径，1-8是啮合点，角度A1,B1,C1,D1是压力角，AB=AD，CB=CD。
请问如何得到角度BCD,ABC,ADC,BCD,B3,D3, A2+A3,B1+B2,C1+C2,D2+D3 ?????? |
|
