急！小弟请牛爷等高人给予纠正

常客 · 发表于 2010-6-1 09:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

询求各位专家论证
行星减速机构：

第一种方案角度变位：
                  太阳轮 M=3.5 Z=17 α=27° X=0.294，
                  行星轮 M=3.5 Z=19 α=27° X=0,
                  内齿圈 M=3.5 Z=55 α=27° X=0.3.
                  中心距 A=64
第二种方案高度变位：
               太阳轮 M=3.5 Z=17 α=20° X=0.118
               行星轮 M=3.5 Z=19 α=20° X=-0.118
               内齿圈 M=3.5 Z=55 α=20° X=0.118.
               中心距 A=63

拜托各位专家给予结构上论证，重点是第一种方案是否合理。谢谢！谢谢！非常的谢谢！

戴戴 · 发表于 2010-6-18 17:13

丫有毛病！压力角27度了，还这样那样去变位干啥？
全部用标准齿轮x=0,a=63多好！

cjl008 · 发表于 2010-6-18 18:11

最近牛爷爷好象没出来过，大概很忙或有事吧，他是个热心人！

niuershiye · 发表于 2010-6-19 09:26

本帖最后由 niuershiye 于 2010-6-19 14:02 编辑

最近牛爷爷好象没出来过，大概很忙或有事吧，他是个热心人！
cjl008 发表于 2010-6-18 18:11

登录/注册后可看大图

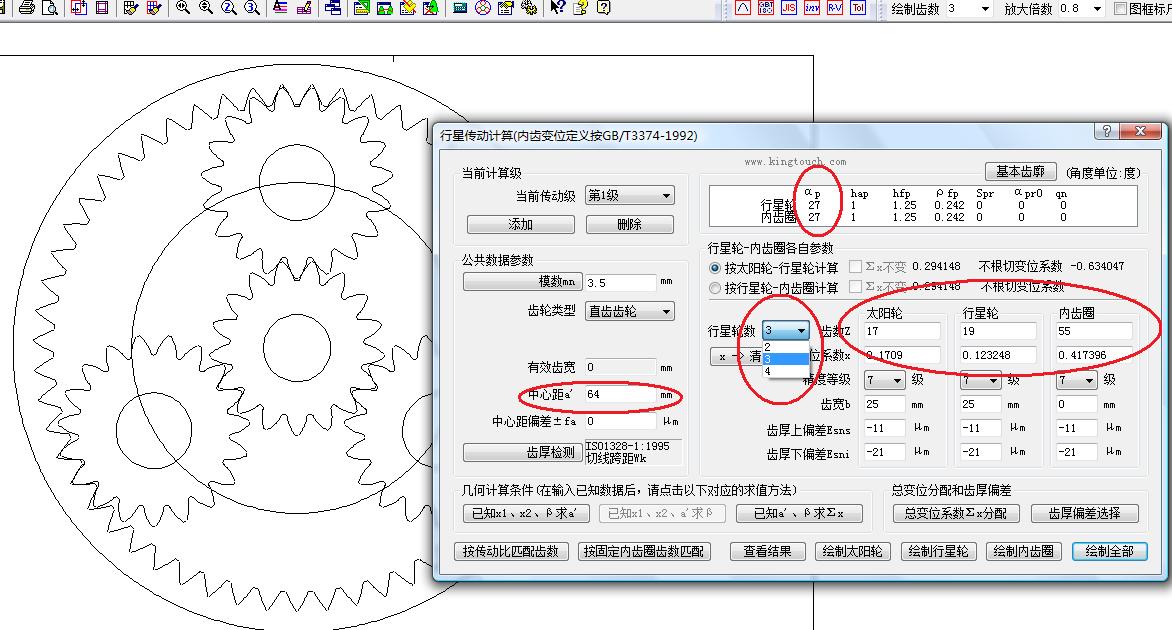

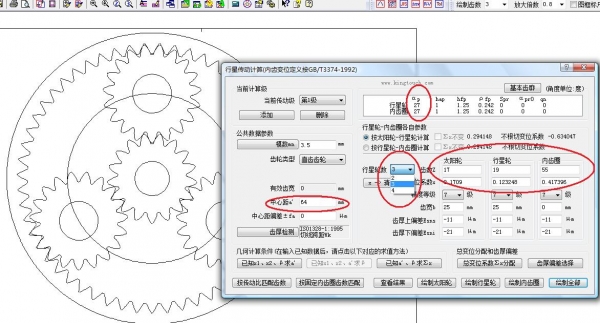

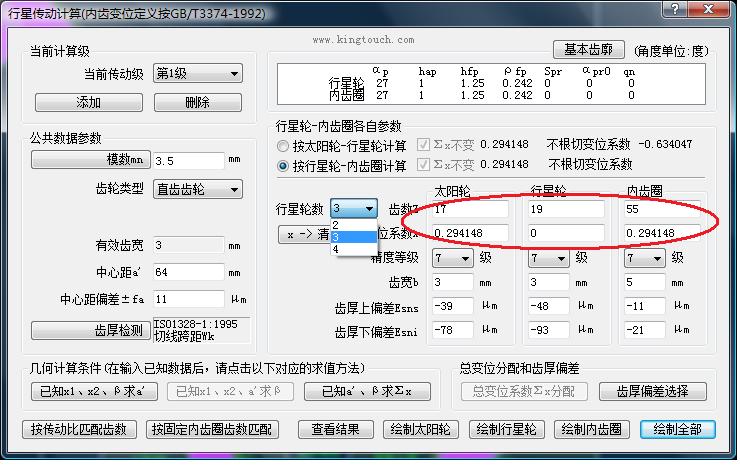

就是不在家, 到贵州看黄果树瀑布去拉. 2010-05-23 到 2010-06-15 , 总计24天 .回来后比较累,休息几天 .

--------------------------------------------------
这样也可以 !

48824305 · 发表于 2010-6-20 15:49

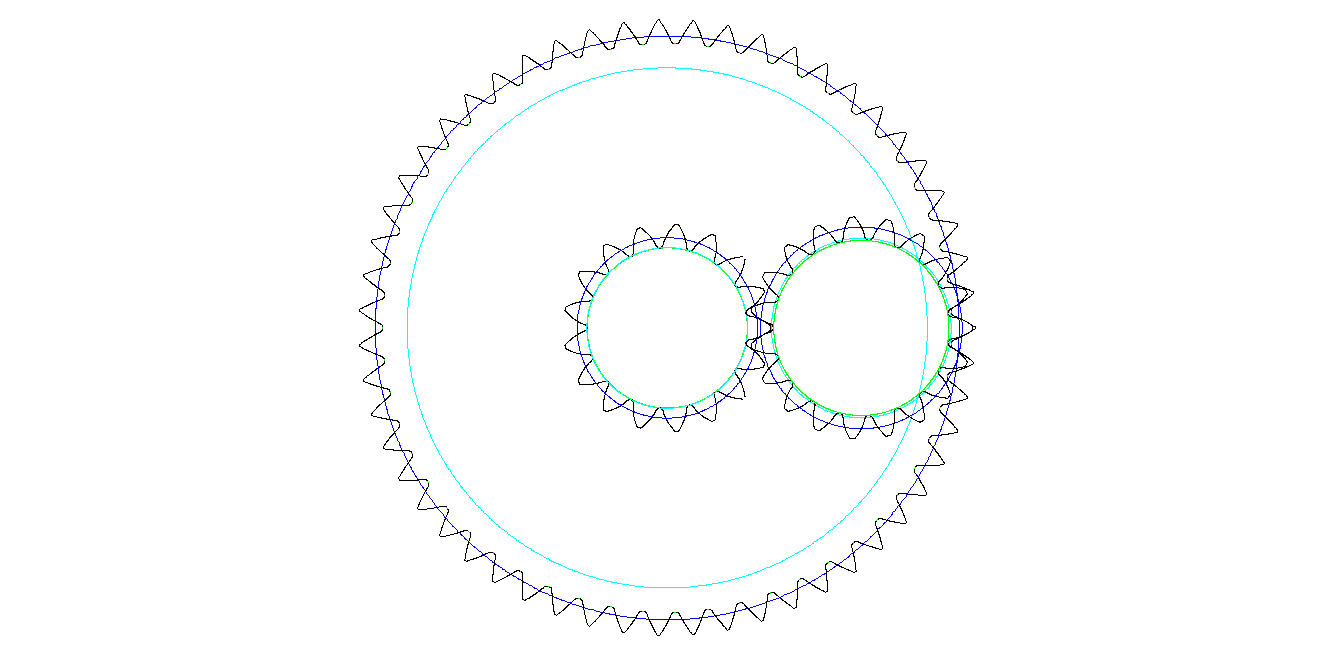

根据上图画出的齿轮图:

齿轮都有点问题.

z1z2z3-1.rar (361.51 KB, 下载次数: 19)

48824305 · 发表于 2010-6-20 16:05

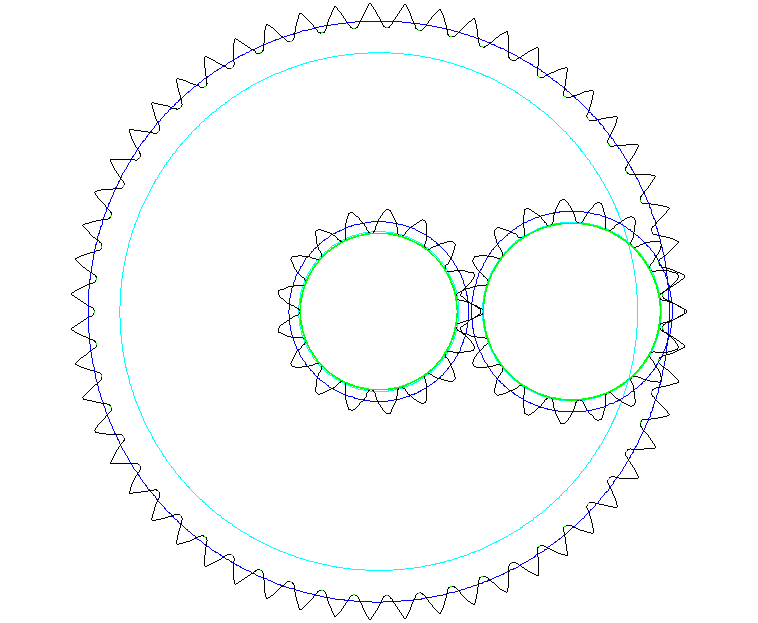

根据上图画出的齿轮:

齿轮都有点问题.

z1z2z3-2.rar (361.12 KB, 下载次数: 6)

niuershiye · 发表于 2010-6-21 18:01

zdl · 发表于 2010-7-1 15:53

牛爷好像用的是国产软件，不知是基于什么开发的。因为国内的设计尺寸参数比国外的要大很多

刘振宇 · 发表于 2010-7-5 23:46

牛爷德高望重！

常客 · 发表于 2010-7-12 11:48

   最近没来，很是抱歉，感谢各位的极力帮助，尤其是牛爷，我的问题是这样解决的，并且做了试件，效果还可以，齿形也正常，间隙还可以。
太阳轮Z1=17 α=27° ξ=0.5；行星轮Z2=19 α=27° ξ=-0.053；内齿圈Z3=55 α=27°                ξ=0.394。齿轮精度参照GB10095.1-2001 7级标准。
   再次感谢诸位朋友的鼎立帮助。
