输出齿轮磨齿加工，齿向混乱

441387138 · 发表于 2013-12-6 15:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

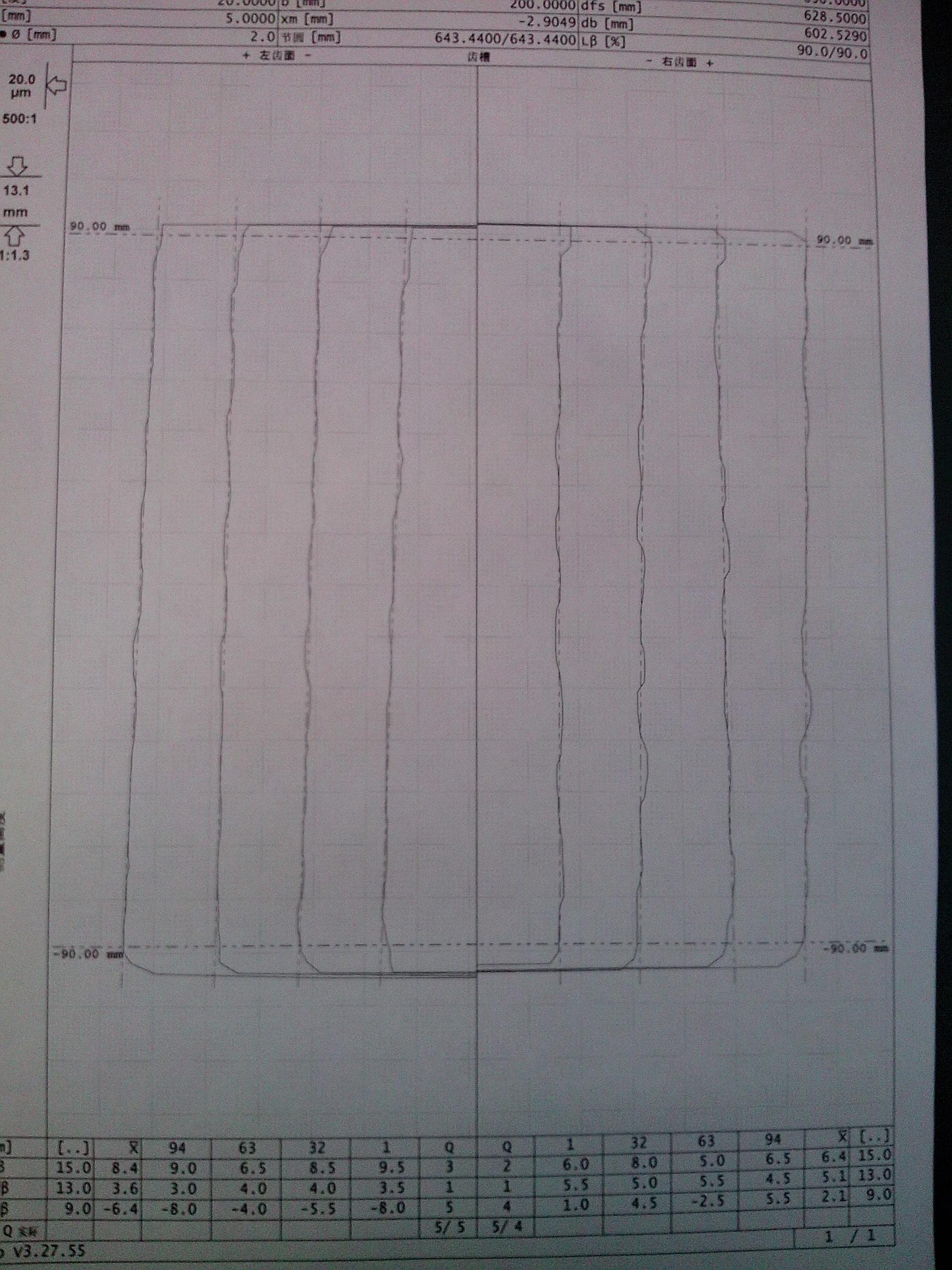

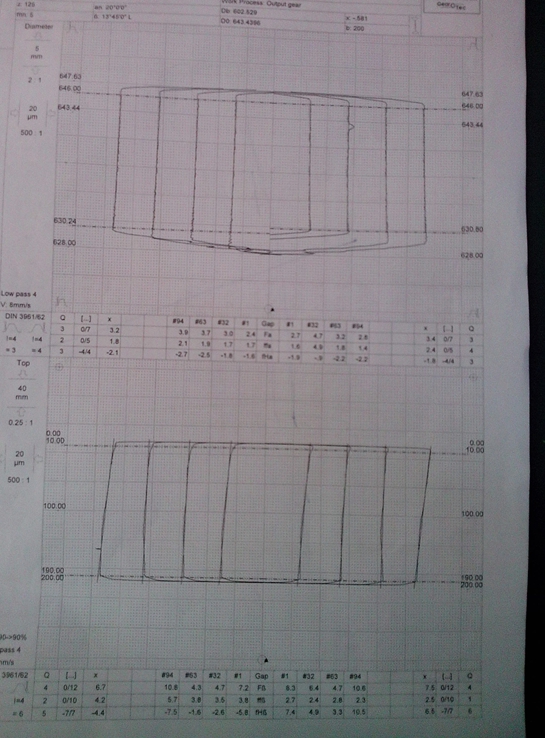

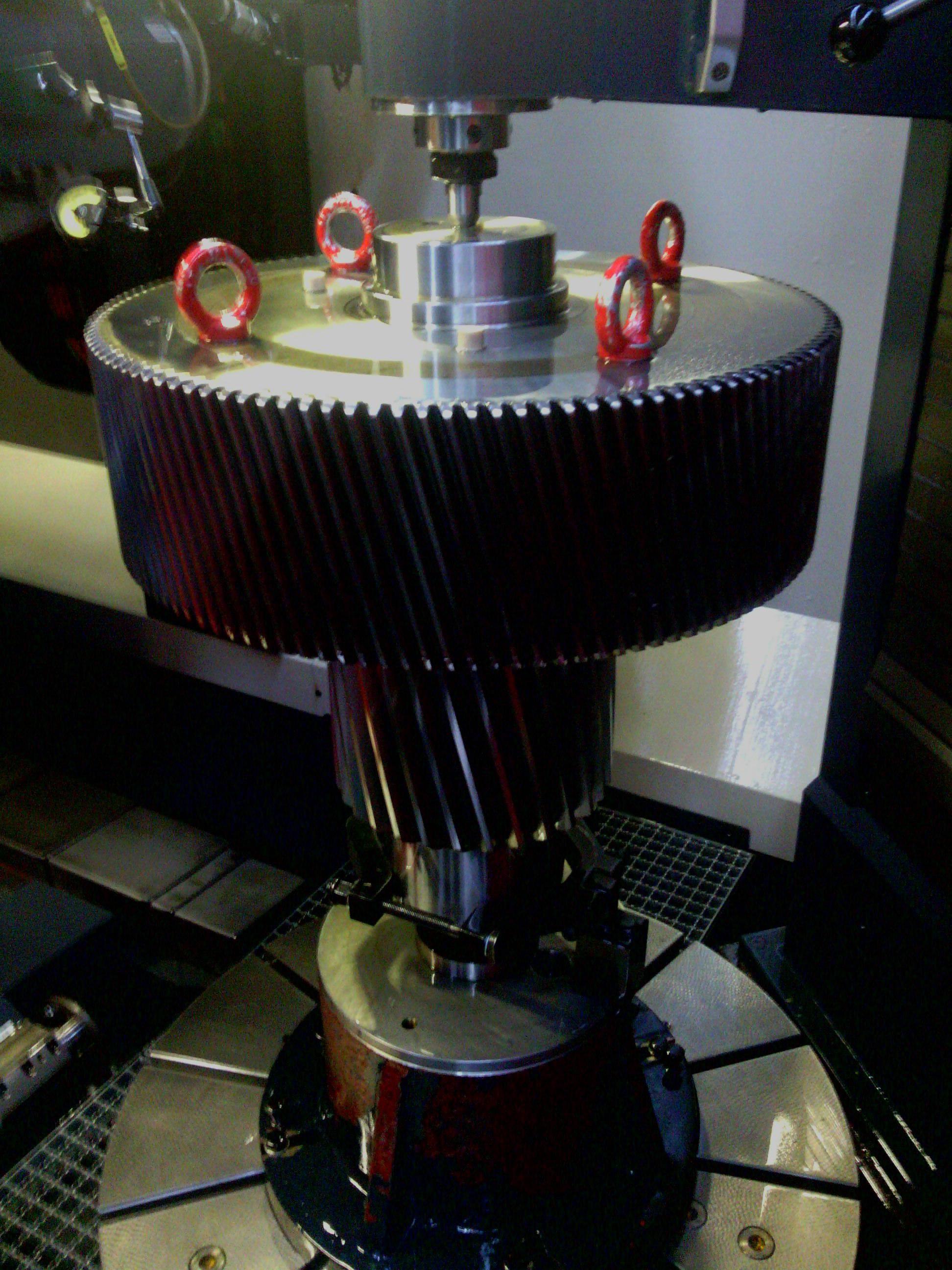

在这请教下各位：输出齿轮用Hofler RAPID1250磨齿机加工，装卡方式如图用两顶尖夹紧，找正中间轴，轴上下外圆跳动都在4μm内。5的模数，125个齿，机床调整好后加工，检测时发现无论是机床在线检测还是三坐标检测，齿向的FHβ值最大相差超过6个μ，差别都很大，周节也发生了超差，而且加工完成后检测中间轴跳动还是在4μm以内，并没有发生偏动，这是什么原因？这种装卡方式可行吗？

408508224 · 发表于 2013-12-7 17:21

在线检测都不好的话，零件本身有问题，如果可以采用端面驱动方式会更好，那个顶尖孔可能不是很好。

441387138 · 发表于 2013-12-8 10:34

408508224 发表于 2013-12-7 17:21

登录/注册后可看大图

在线检测都不好的话，零件本身有问题，如果可以采用端面驱动方式会更好，那个顶尖孔可能不是很好。

顶尖孔都是好的，就是不知道是机床的问题还是装卡方式的问题，顶尖孔都弄干净了，而且还抹了黄油的。。

鑫盛齿轮公司 · 发表于 2013-12-8 11:21

感觉可能是机台稳定性不够

HBTIANZE · 发表于 2013-12-8 17:31

同意楼上的观点！

jiahaibin010 · 发表于 2013-12-8 17:32

最好做个夹具，夹持一下，我感觉能好些

hrxiaokang · 发表于 2013-12-8 21:23

hofle,磨齿机的刚性不怎么好，你现在装夹也不怎么合理

hrxiaokang · 发表于 2013-12-8 21:25

可根据齿轮检测报告把右齿面的中凹带股点

老男孩 · 发表于 2013-12-8 21:27

这种工装部太好吧，如果校准都没问题加工出这种可能是砂轮需要调整角度

hrxiaokang · 发表于 2013-12-8 21:36

掉个头磨，高度够的哇
