汽车差速器齿轮强度校核

chong20001124 · 发表于 2013-11-30 22:54

您需要登录才可以下载或查看，没有账号？注册

x

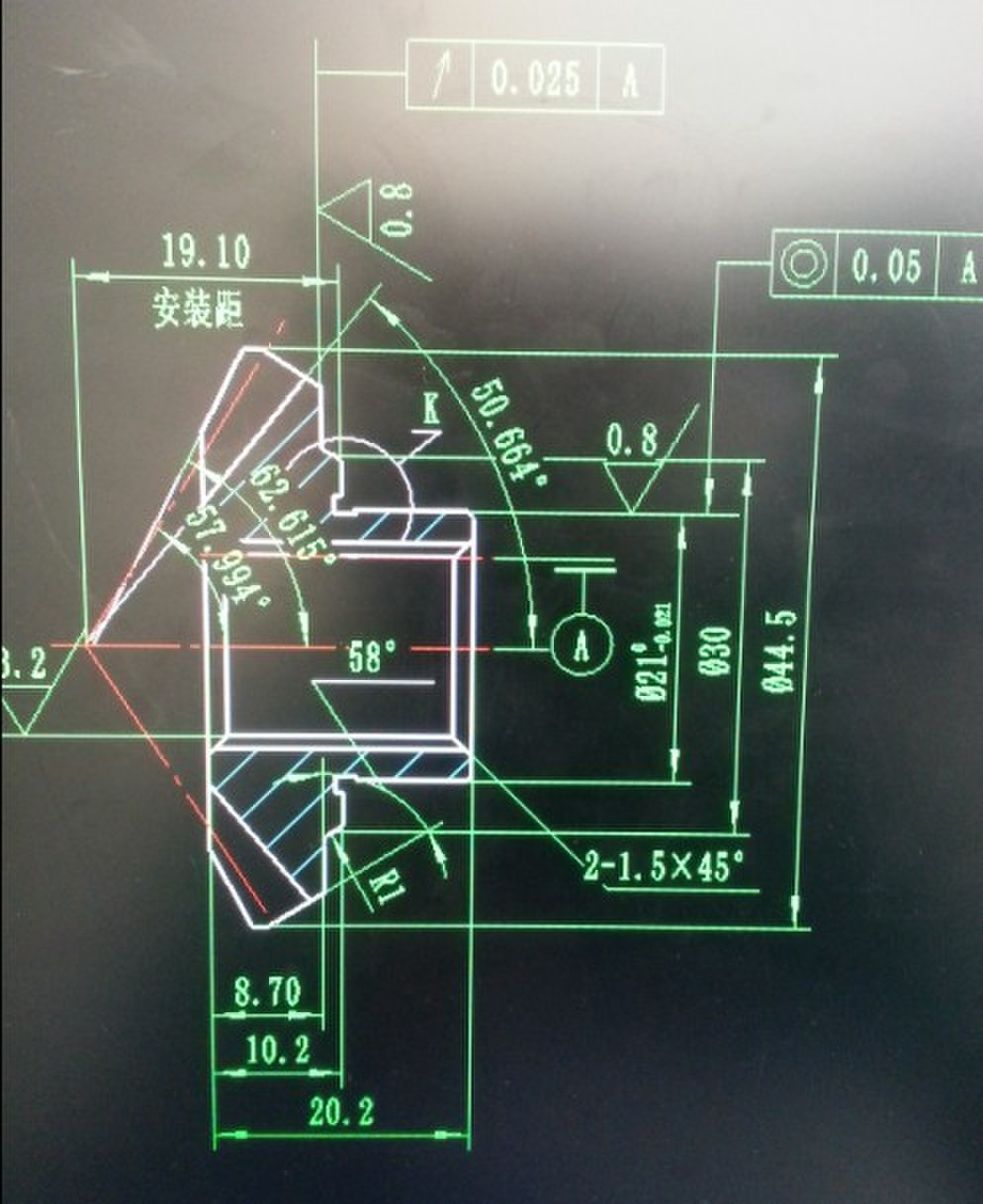

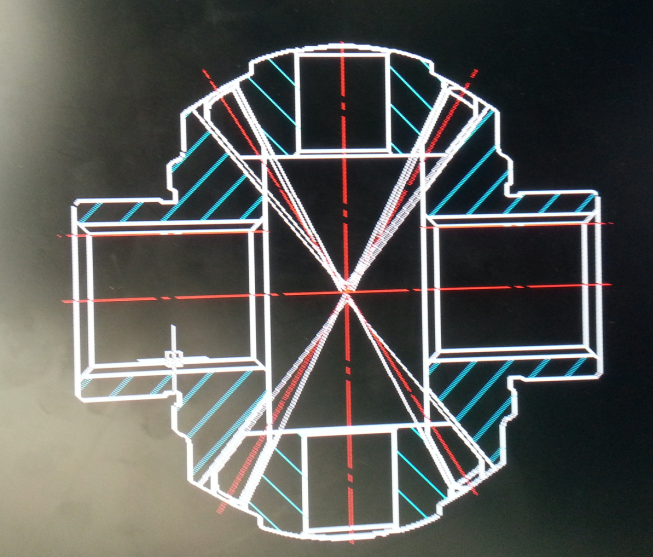

设计的一电动汽车上的差速器锥度齿轮，但对这个还不是很熟悉，请那位高手能帮忙计算下齿轮强度！！急！！！

dacheng459 · 发表于 2013-12-1 21:21

用有限元算就是

chong20001124 · 发表于 2013-12-2 12:40

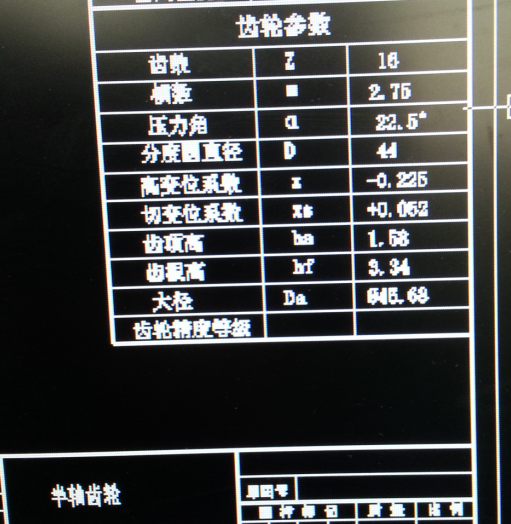

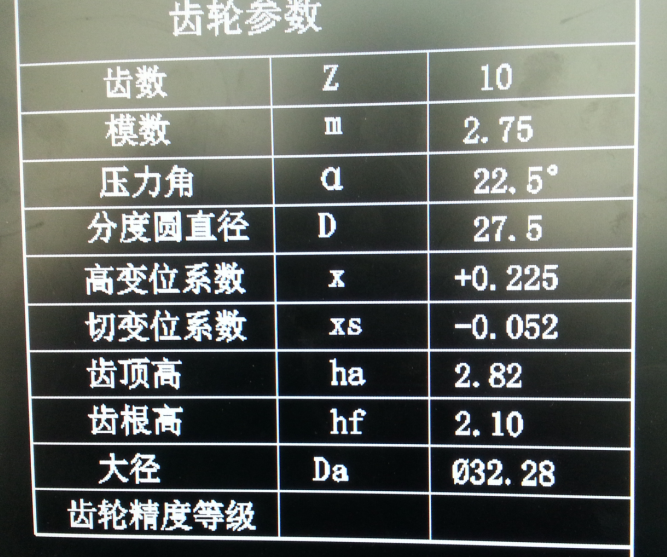

要的就是结果呀！！！这个是根据长安汽车的差速器基础上缩小的，原来的大端模数在3.75的样子，齿轮更大，为了车子减重而且车由于是电动的，承重肯定比烧油的要轻一半左右吧！把模数减小为2.75,这个设计有啥问题没？？？

dacheng459 · 发表于 2013-12-6 10:39

我们做过类似的分析，做的是全系动态分析，可以找我要了看看

chong20001124 · 发表于 2013-12-7 11:26

zhangjun · 发表于 2013-12-7 15:34

chong20001124 发表于 2013-12-2 12:40

登录/注册后可看大图

要的就是结果呀！！！这个是根据长安汽车的差速器基础上缩小的，原来的大端模数在3.75的样子，齿轮更大，为 ...

重在实验！

lshlj666 · 发表于 2013-12-23 20:16

本帖最后由 lshlj666 于 2013-12-23 20:25 编辑

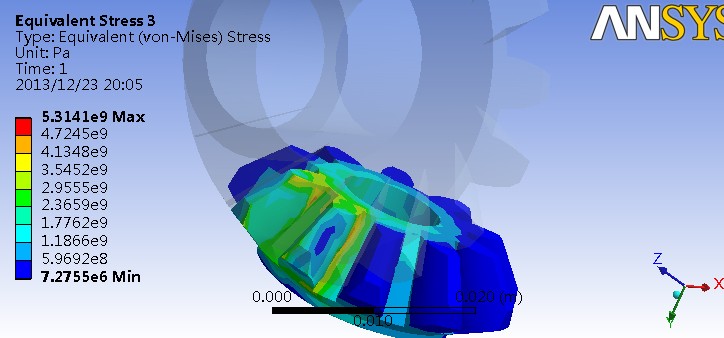

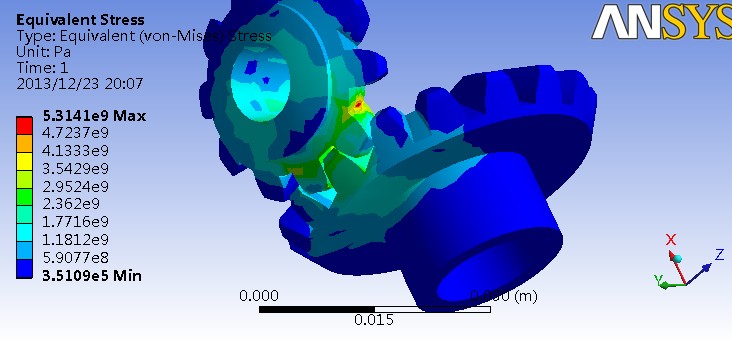

帮楼主计算啦下，希望用得着。行星强度较弱，需改进，在4800的许用应力下得到的计算云图，总的说来，这对齿轮强度很弱，达不到轿车齿轮强度要求，可以在结构上对齿轮外观进行一些改进，强度可以提高很多。

jsb_qdj · 发表于 2013-12-29 10:28

请问这是什么软件

chong20001124 · 发表于 2014-1-17 12:27

哦，谢谢！！！

ziran · 发表于 2014-1-18 17:00

7楼，你是考虑了汽车差速器一般是4个小齿配2个侧齿传动吗？
