求此类齿轮加工工艺

zq1033 · 发表于 2013-11-24 09:43

您需要登录才可以下载或查看，没有账号？注册

x

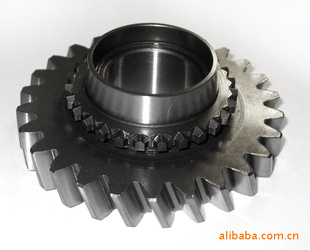

这个齿轮上面的一圈小齿是怎么做的？用什么样的刀具和设备？还有小齿的齿面从上到下逐渐变窄，求类似齿轮的加工工艺！

spline · 发表于 2013-11-24 11:13

这是典型的轿车齿轮，一般采用插齿工艺

zq1033 · 发表于 2013-11-24 13:46

spline 发表于 2013-11-24 11:13

登录/注册后可看大图

这是典型的轿车齿轮，一般采用插齿工艺

请问用的是什么样的插齿刀呀？

杨大侠 · 发表于 2013-11-24 20:06

本帖最后由杨大侠于 2013-11-24 20:08 编辑

这个是倒锥齿，可以用带摇摆工作台的插齿机就可以加工了，长机的，南二机的均有此种型号的插齿机。那齿上面的倒角是数控倒角机做的。下面大的那一联是滚剃工艺，楼主提供的齿轮图样做得也不怎么好哦。

hyfjy · 发表于 2013-11-25 07:35

江苏的原清江齿轮厂(现在早被那帮当领导的畜牲们卖掉了,叫常发齿轮厂了)曾在普通的Y54插齿机上把上立柱垫出一个斜度后,完成了这类零件的加工,如果对加工的零件尚不满意,还可以通过带斜度的挤轮进行挤压的方法获得这类齿形加工的效果.

zl3264507 · 发表于 2013-11-25 08:50

普通的Y5120插齿机（加个垫块），普通的插齿刀，就可以加工了

zq1033 · 发表于 2013-11-25 10:03

杨大侠发表于 2013-11-24 20:06

登录/注册后可看大图

这个是倒锥齿，可以用带摇摆工作台的插齿机就可以加工了，长机的，南二机的均有此种型号的插齿机。那齿上面 ...

谢谢~插齿刀是用的普通的插齿刀吗？

zq1033 · 发表于 2013-11-25 10:06

hyfjy 发表于 2013-11-25 07:35

登录/注册后可看大图

江苏的原清江齿轮厂(现在早被那帮当领导的畜牲们卖掉了,叫常发齿轮厂了)曾在普通的Y54插齿机上把上立柱垫出 ...

插齿刀是普通的插齿刀吗？小齿的模数是怎么算的？和普通直齿的公式一样吗？

zq1033 · 发表于 2013-11-25 10:17

zl3264507 发表于 2013-11-25 08:50

登录/注册后可看大图

普通的Y5120插齿机（加个垫块），普通的插齿刀，就可以加工了

在什么地方加垫片？是在装插齿刀的立柱上还是装工件的立柱上？

fuzhihui · 发表于 2013-11-25 11:10

zq1033 发表于 2013-11-24 13:46

登录/注册后可看大图

请问用的是什么样的插齿刀呀？

如果退刀槽不够宽就不能用插齿，必须齿轮和联齿要分开来加工，再电阻束焊，
