关于奇数齿花键大径的测量

gangge234 · 发表于 2013-11-22 20:34

您需要登录才可以下载或查看，没有账号？注册

x

小弟从事刀具工作也有好几年了，以前奇数齿花键磨外圆，都是测量花键的一个齿和对面的2个齿。测量出最大值就是花键的大径。不知道这种测量方法是否正确？还有其他的准确检测方法吗？

xuexue1234 · 发表于 2013-11-23 09:05

奇数齿花键磨外圆齿顶对应齿槽，你测的应该是近似值，可以换算的啊用圆的解析几何，最大值=你的测量值/Cos（360/4Z）,我觉得是这样

Eaton · 发表于 2013-11-24 09:16

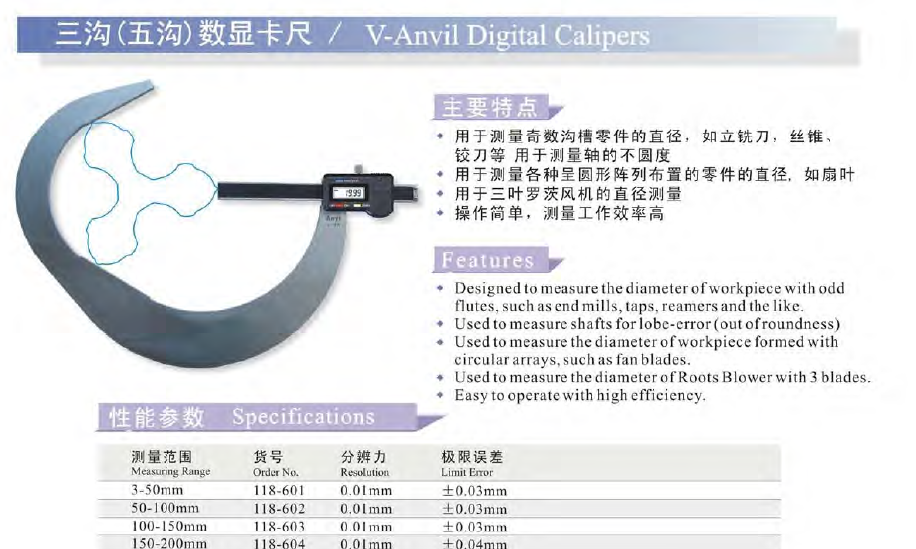

有专用的检具非常简单的事情！

gangge234 · 发表于 2013-11-24 21:35

xuexue1234 发表于 2013-11-23 09:05

登录/注册后可看大图

奇数齿花键磨外圆齿顶对应齿槽，你测的应该是近似值，可以换算的啊用圆的解析几何，最大值=你的测量值/Cos（ ...

感谢了！我试试看！

gangge234 · 发表于 2013-11-24 21:37

Eaton 发表于 2013-11-24 09:16

登录/注册后可看大图

有专用的检具非常简单的事情！

这个量具还可以，只是比如像13齿 23齿这个怎么测

hyfjy · 发表于 2013-11-25 07:38

Eaton 发表于 2013-11-24 09:16

登录/注册后可看大图

有专用的检具非常简单的事情！

这种量具属专用量具,只针对某种特定的零件,不具有通用性,关键是下面那个弧的曲率不可能是任意可调的,所以在测量别的种类的奇数齿大径时,还得转换才行.

Eaton · 发表于 2013-11-25 08:21

hyfjy 发表于 2013-11-25 07:38

登录/注册后可看大图

这种量具属专用量具,只针对某种特定的零件,不具有通用性,关键是下面那个弧的曲率不可能是任意可调的,所以 ...

有针对各个尺寸的段的型号的检具，只是和大家分享一下检查方法，只有要产品就可以找到检验产品相应的检具。！！！！！！！！！！！！

xuexue1234 · 发表于 2013-11-26 09:00

学习了，我还是第一次看到这种检具，不错

老男孩 · 发表于 2013-12-9 22:39

测量一个齿间隙到对面齿一侧间隙的跨棒距得到的就是奇数齿的外径

zhangshengxi · 发表于 2013-12-10 13:22

大径环规！！！！！！！！！
