测得一对齿轮的跨棒距，怎么计算其实际齿厚和侧隙？

blue5440235

现在测量了一对啮合齿轮的跨棒距，我想知道它的实际齿厚，或者怎么换算成这对啮合齿轮的侧隙呢？有没有这样的推导公式，在已知条件都有的情况下。还请各位大侠协助教导~~！

luomo226

先确定中心距，然后计算节圆，根据跨棒距算节圆齿厚和齿槽宽，用一个轮的齿槽宽减去另外一的节圆齿厚，就得到节圆侧隙，然后再转下分圆的就行了..........

qdtruck

参数发上来看看！

hyfjy

把计算渐开线函数的公式中那个变位系数转成表示分圆弧齿厚,并以此作为变量,进行计算,就能得到棒间距与分圆弧齿厚的表达式.
或者先计算变位系数,再计算分圆弧齿厚.

hyfjy

编个程序,计算就方便了,但要知道这计算的是纯理论值,都不考虑公差与误差影响的.

    渐开线花键副齿厚计算记录文件
    软件设计: hyfjy   计算日期:2013-11-22
    花键模数: 3
    花键齿数: 25
  花键齿形角: 20
花键变位系数: .23
花键副计算分度圆直径: 75
分度圆弧齿厚(齿槽宽): 5.21466790367204
  花键副公法线跨齿数: 3
  花键副公法线公称值: 23.6633890188033
      内花键量棒直径: 4.95
      内花键棒间距值: 69.7555535608164
      外花键量棒直径: 4.73
      外花键跨棒距值: 81.6436013306592
内花键大径为： 83.88               公差为： .22
外花键大径为： 82.38               公差为： .22
内花键小径为： 70.98               公差为： .19
外花键小径为： 68.88               公差为： .19
调整外花键跨棒距记录
外花键跨棒距改动值为: 81.5
外花键相应变位系数为: .201769094003875
        分度圆弧齿厚: 5.1530166468583
  外花键公法线跨齿数: 3
  外花键公法线公称值: 23.6054557877132
      外花键量棒直径: 4.73
      外花键跨棒距值: 81.5
调整外花键公法线记录
外花键公法线改动值为: 23.6
外花键相应变位系数为: .199110484650167
        分度圆弧齿厚: 5.14721071884255
  外花键公法线跨齿数: 3
      外花键公法线值: 23.6
      外花键量棒直径: 4.73
      外花键跨棒距值: 81.4864044357187

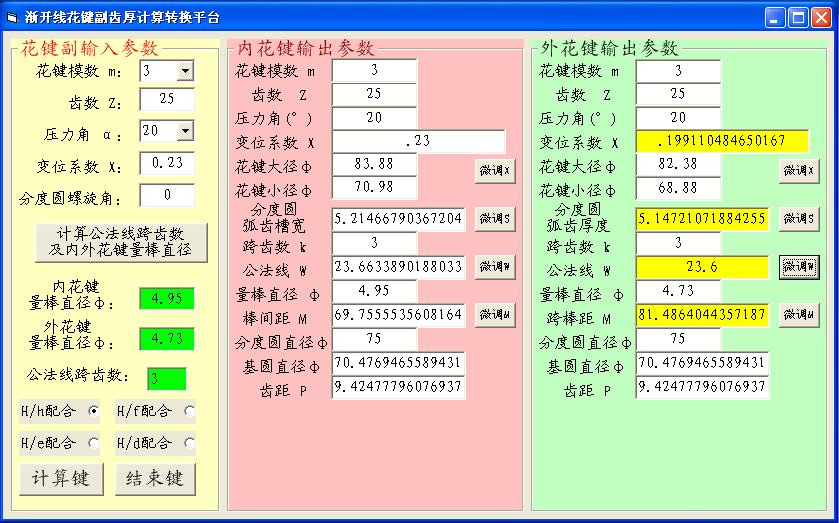

计算界面

blue5440235

qdtruck 发表于 2013-11-21 21:00


登录/注册后可看大图

参数发上来看看！

参数
