齿轮内孔单键切割变形有何好方法补救啊

yccando06 · 发表于 2013-11-11 21:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

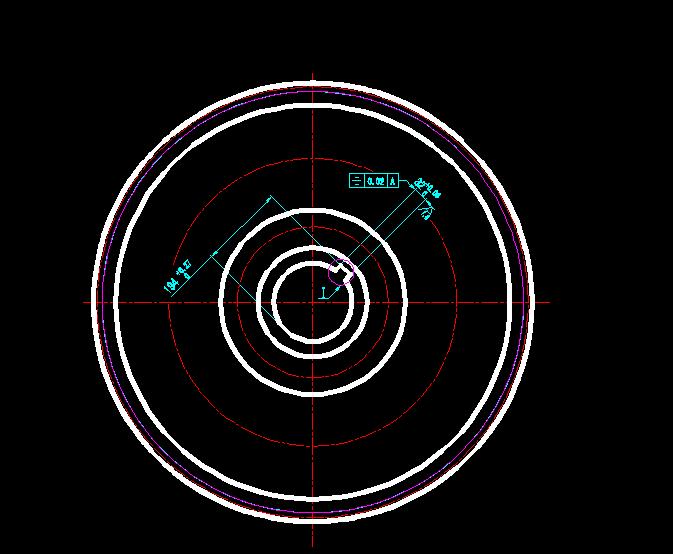

求教论坛各路高人出表好方法如何修正切割已经切到尺寸的变形单键（尺寸按键宽X键深=32X194已经到位）？

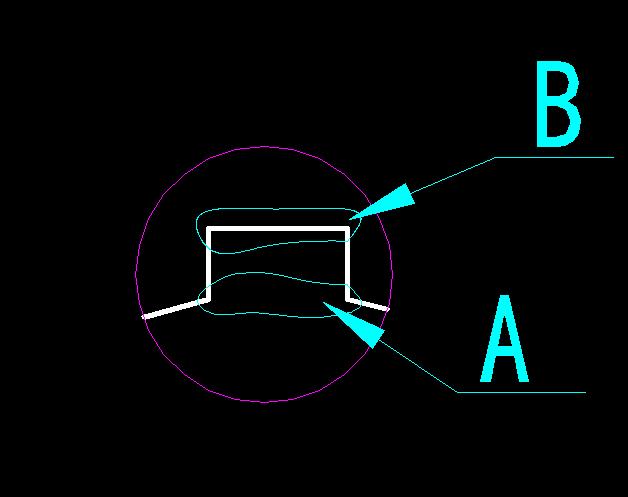

图中B处用游标卡尺量比A处宽了0.1mm
试求补救措施

qdtruck · 发表于 2013-11-12 09:10

都到尺寸了，修啥？越修越松。装配的时候会有办法的。

warthen · 发表于 2013-11-12 11:34

重新找个地方线切割。

qiuzhishihui · 发表于 2013-12-10 13:44

宽了？只要是在公差范围内都是可以的，通过你的文字，我很难了解你的具体情况是什么。首先要确定：1.AB两处是否都在要求公差范围内；是否满足要求的对称度2.如果是A处在公差范围内，B处不在范围内，那B处不在范围内的长度是多少，如果小于或等于0.4，一点问题多没有。就算你们是帮别人加工的产品，别人公司检查也不会注意那么多，更何况对使用没一点影响。本人对工艺不是很了解，只能从自己擅长的方面，提出一点个人建议！希望对你有帮助。

yccando06 · 发表于 2013-12-10 20:46

qiuzhishihui 发表于 2013-12-10 13:44

登录/注册后可看大图

宽了？只要是在公差范围内都是可以的，通过你的文字，我很难了解你的具体情况是什么。首先要确定：1.AB两处 ...

多谢大侠解答，要求的键的对称度≤0.02，在线键割时，整个发生了变形，看来也只能在装配中想办法了~

sdcl.com · 发表于 2013-12-11 11:24

yccando06 发表于 2013-12-10 20:46

登录/注册后可看大图

多谢大侠解答，要求的键的对称度≤0.02，在线键割时，整个发生了变形，看来也只能在装配中想办法了~

键槽要求严的话可以分两次加工

ZHT881208UDB · 发表于 2013-12-11 14:28

人工修理配键

yccando06 · 发表于 2016-3-9 20:25

sdcl.com 发表于 2013-12-11 11:24
键槽要求严的话可以分两次加工

是个好方法

HBTIANZE · 发表于 2016-3-11 10:34

主要还是应力大造成的，多次加工或是增加中间低温回火都有效果。

wanghuizhu · 发表于 2016-7-13 21:25

1是否有热处理工序，减少变形。2.粗加工，精加工。3慢走丝
