请教 ug 斜齿轮参数化建模

lily_wan · 发表于 2010-5-17 14:56

您需要登录才可以下载或查看，没有账号？注册

x

急求！！！！
ug利用表达式生成渐开线能在草图中直接生成吗？
用law curve 生成渐开线，然后导入到草图中，根本很难实现参数化啊。因为经过镜像或者裁剪的渐开线都失去了参数化驱动的性能，到底如何利用ug建立完全参数化驱动的模型啊？

请求高手帮帮忙啊～～～

lily_wan · 发表于 2010-5-17 14:56

在线等啊。。。

qixinshuai · 发表于 2010-5-17 15:24

UG参数化绘制渐开线是完全可以的，只是有点麻烦而已！

lily_wan · 发表于 2010-5-17 15:32

回复 3# qixinshuai

请问，是在草图里面直接画渐开线吗？
还是仍然用law curve，再导入到草图中，做特殊处理，使其完全参数化？
十分感谢。。。

332458568 · 发表于 2010-7-12 22:57

我这有个你看看行不行

ctwz · 发表于 2010-8-13 09:01

我想要蜗轮蜗杆的做法，请问有吗？

xialyy · 发表于 2010-12-9 10:52

直接用7。5做，简单

yuejcq · 发表于 2011-1-5 13:46

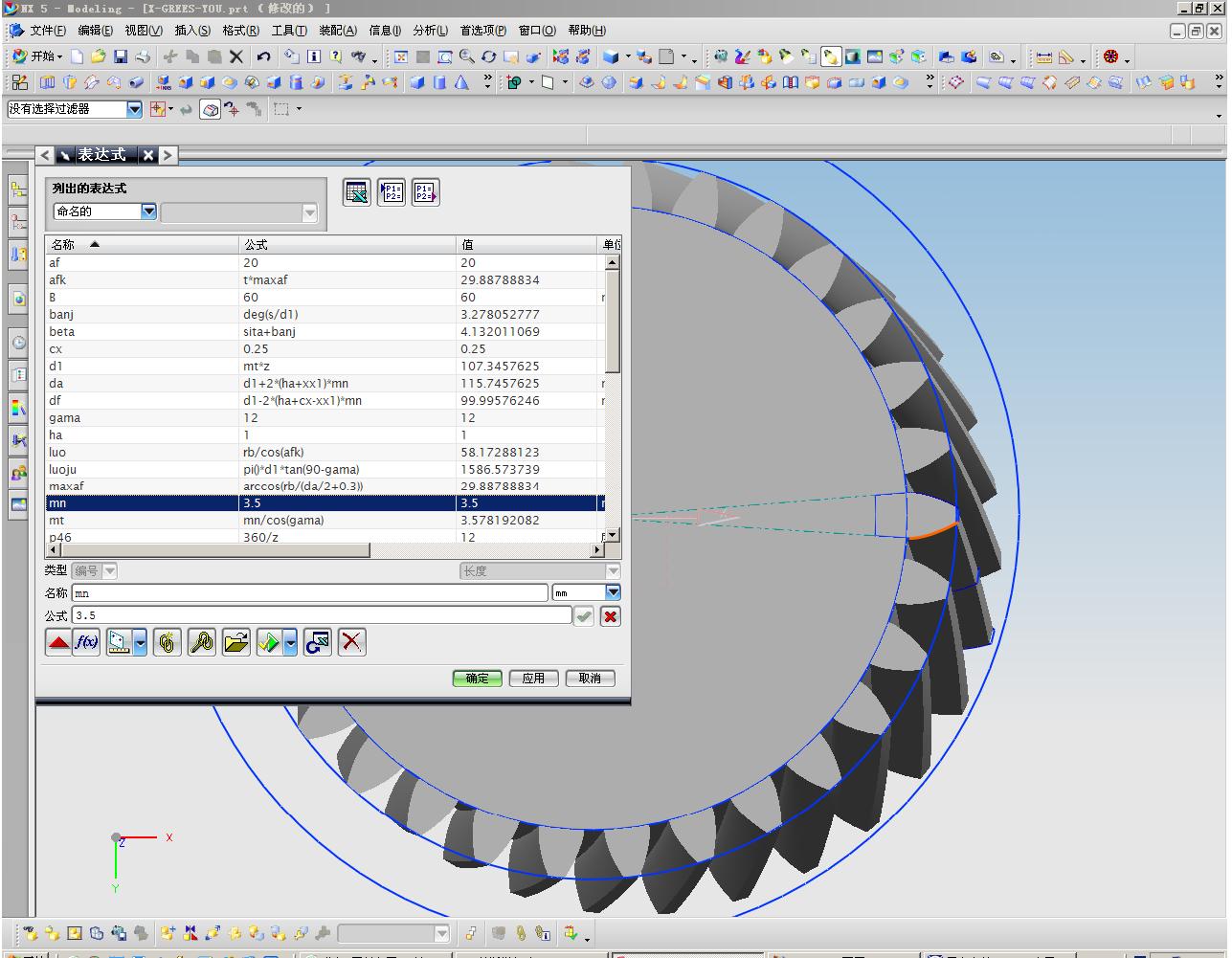

我用参数化建模做了斜齿轮模型，只需修改齿数，模数，螺旋角（左分右），变位系数就可以生成。齿顶圆，齿根圆可自己再次修改。

yuejcq · 发表于 2011-1-5 13:55

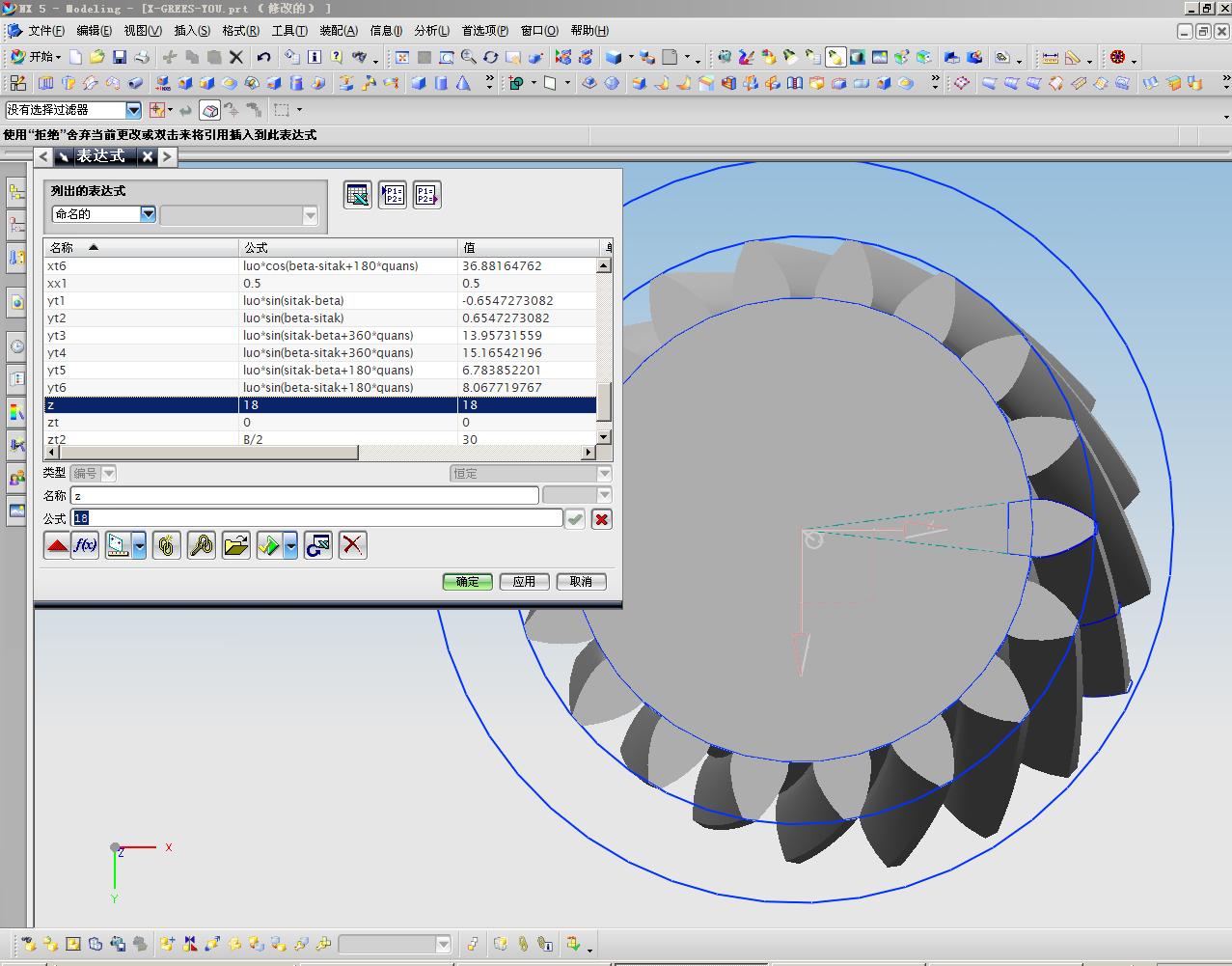

本图是模数3.5，齿数18，螺旋角12，变位系数0.5。

alexanderqu · 发表于 2012-4-9 20:17

yuejcq 发表于 2011-1-5 13:55

登录/注册后可看大图

本图是模数3.5，齿数18，螺旋角12，变位系数0.5。

兄台这个参数化的建模能不能跟我分享下？或是你搞个教程出来，我自己画。。公司好多是齿轮的，不会花吃亏啊！！
