磨齿工装如何避免夹紧变形？

hitluwenjing · 发表于 2014-4-20 17:25

zheng1130a 发表于 2014-4-19 22:12

登录/注册后可看大图

锥度芯轴螺母端面需要与胎具配车

你好，很早以前用过锥度心轴。因为齿轮的内花键不是装配基准后后来改成现在的使用齿轮的轴头（此处装配时安装轴承）进行定位。

hitluwenjing · 发表于 2014-4-20 17:26

本帖最后由 hitluwenjing 于 2014-4-20 18:25 编辑

LILI12345FYFY 发表于 2014-4-19 19:32

登录/注册后可看大图

可以尝试加球面垫圈。

嗯，请问用球面垫圈的话，要是其中的锥面垫圈不是国家标准的，会影响使用效果吗？我们用一个锥面垫圈的h比国标的要长很多，使用效果一般。

hitluwenjing · 发表于 2014-4-20 17:37

hitluwenjing 发表于 2014-4-20 17:26

登录/注册后可看大图

嗯，请问用球面垫圈的话，要是其中的锥面垫圈不是国家标准的，会影响使用效果吗？我们用一个锥面垫圈的h比 ...

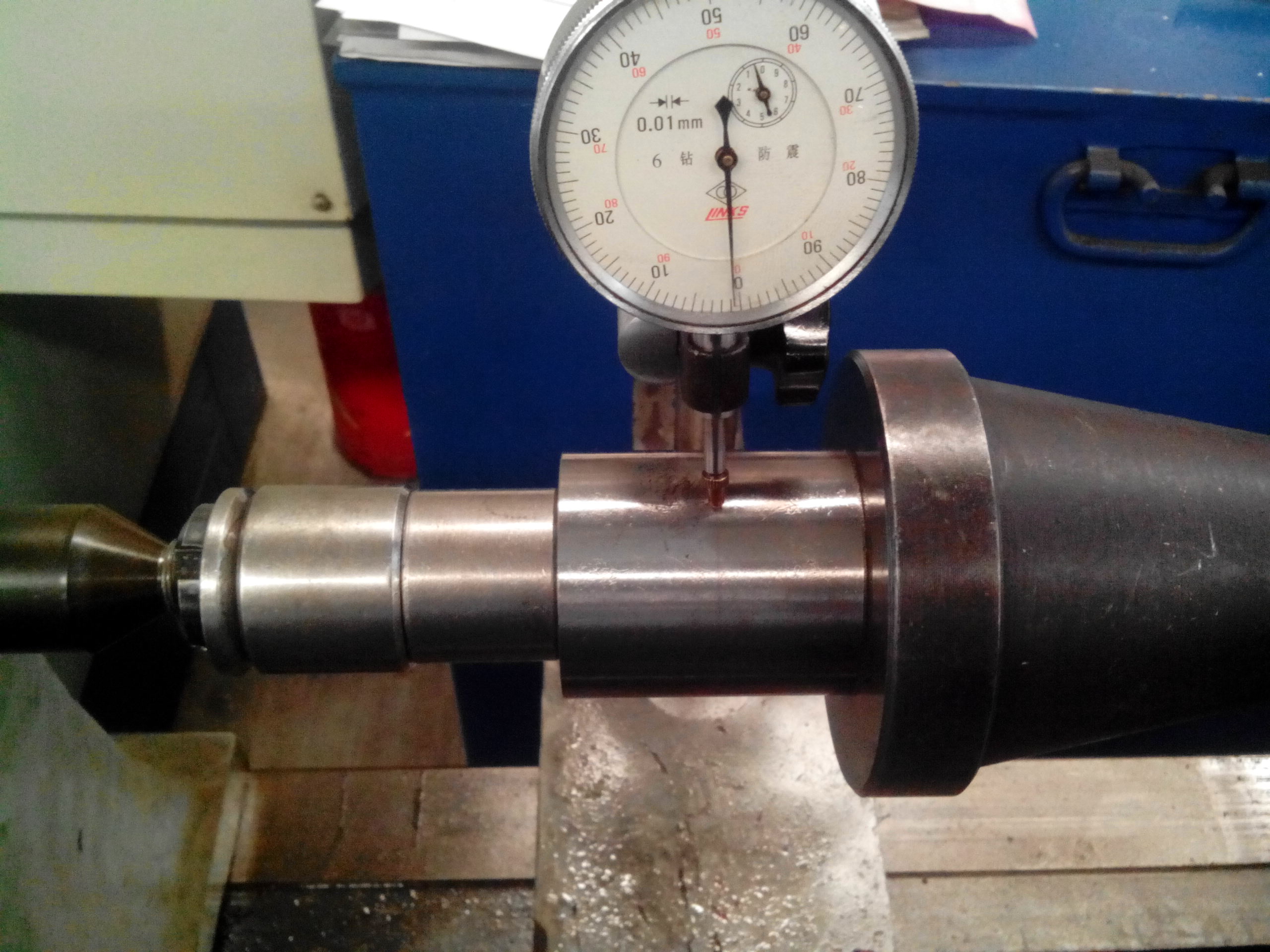

这是使用球面垫圈做的变形试验，轻压和使点劲压紧时，对定位套的外圈进行跳动测量（此前已经顶两端对外圆进行磨削），跳动相差0.05以上。

LILI12345FYFY · 发表于 2014-4-20 21:22

球面及锥面一定要粗糙度高一点。另外，可以在球面垫下面加一个尼龙垫试试。

hitluwenjing · 发表于 2014-4-20 23:16

LILI12345FYFY 发表于 2014-4-20 21:22

登录/注册后可看大图

球面及锥面一定要粗糙度高一点。另外，可以在球面垫下面加一个尼龙垫试试。

你好，你说的意思是粗超度值高一些，就是粗超度差一些是吗？

cxw770 · 发表于 2014-4-21 06:10

可以用1：200芯轴装卡试一试。

LILI12345FYFY · 发表于 2014-4-21 20:31

就是表面光洁度一定要高，同时硬度要高。

hitluwenjing · 发表于 2014-4-22 20:56

LILI12345FYFY 发表于 2014-4-21 20:31

登录/注册后可看大图

就是表面光洁度一定要高，同时硬度要高。

哎，尝试了很多方式了，还是效果不是很好。压紧要是不使点劲就怕螺母在加工时脱开导致齿形出问题，使劲压紧吧齿形齿向倒是没问题，就是径向跳动超差。

LILI12345FYFY · 发表于 2014-4-23 21:30

你看一看芯轴上的螺纹，最好是螺距1--1.5mm.l另外检查一下刀具主轴的跳动。造成跳动的原因很多，得一点一点的找。

hitluwenjing · 发表于 2014-4-24 18:55

LILI12345FYFY 发表于 2014-4-23 21:30

登录/注册后可看大图

你看一看芯轴上的螺纹，最好是螺距1--1.5mm.l另外检查一下刀具主轴的跳动。造成跳动的原因很多，得一点一点 ...

嗯，是细牙的。我们这的维修人员不知道YK7236怎么检查，悲哀啊。
