z16和z30的等强度变位系数

davisdudong · 发表于 2010-5-13 11:43

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 davisdudong 于 2010-5-13 11:48 编辑

请教小齿轮16齿和大齿轮30齿的变位系数，要求等强度原则选取。
标准齿轮，m=3,ha*=1,c*=0.25,中心距71

mrmrw · 发表于 2010-5-14 12:41

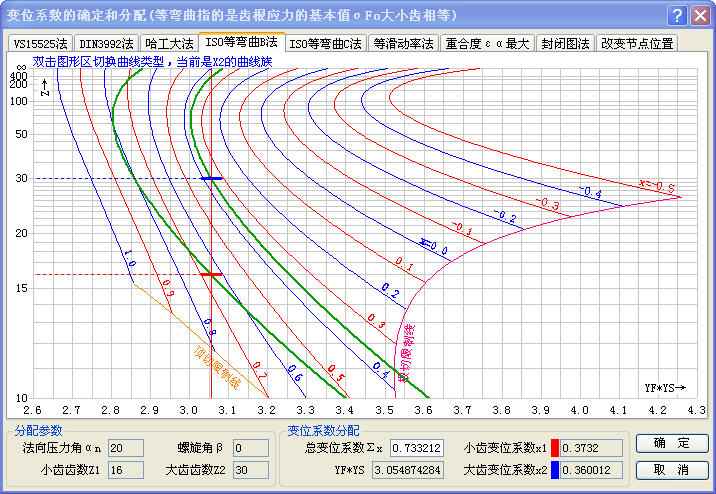

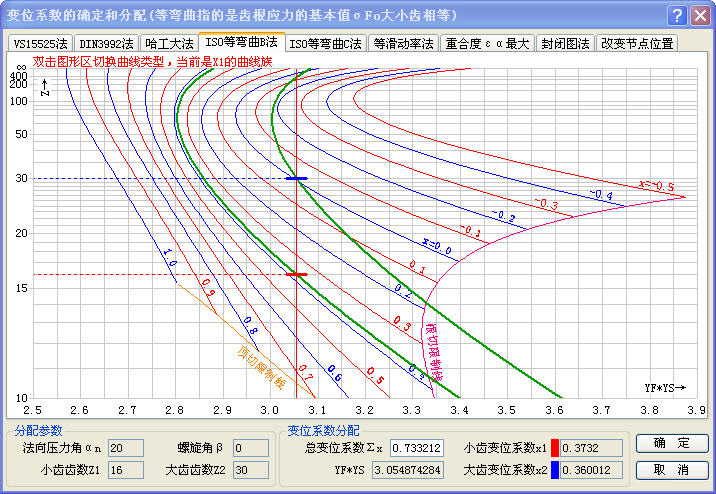

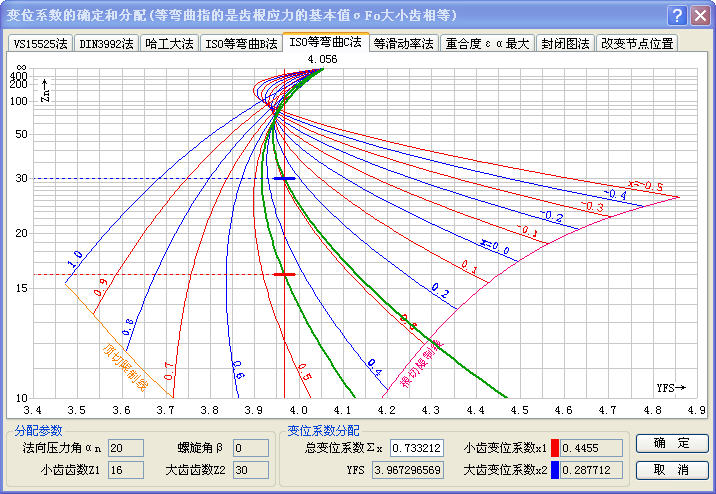

按ISO等弯曲B法和C法给你分配变位，材料假定是一样的。

davisdudong · 发表于 2010-5-14 14:42

多谢指教，很有帮助。

wangwen002008 · 发表于 2010-5-14 15:30

楼主用的是什么软件？能买么！有的卖敬请联系15955524096！

wanghuang117 · 发表于 2010-5-15 19:21

这种软件是哪里开发的？

hyfjy · 发表于 2010-5-15 20:17

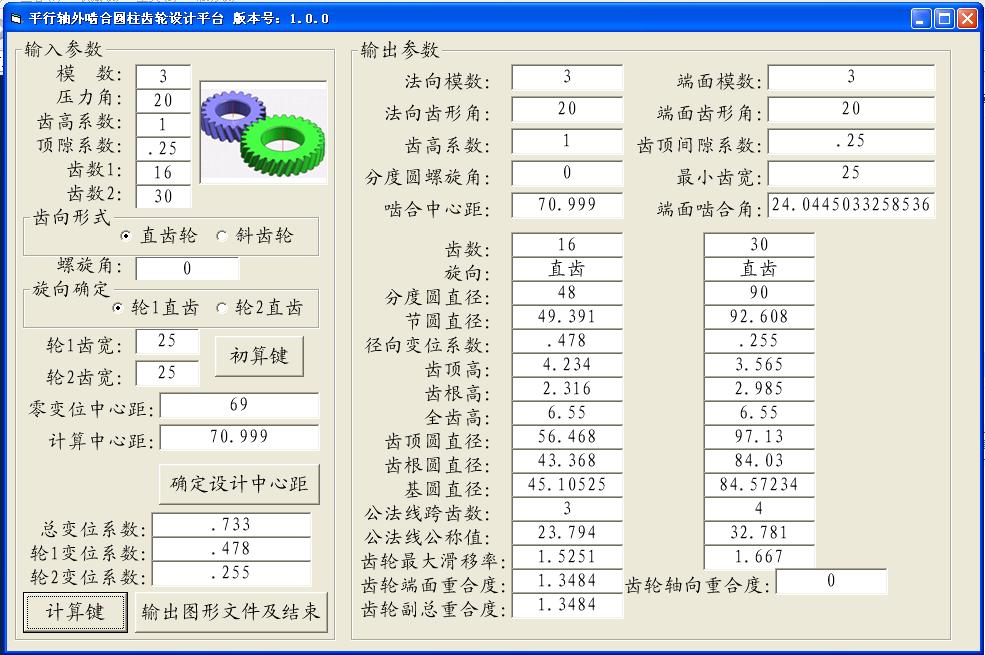

看看我的计算，计算界面如下：

计算结果输出如下：

外啮合圆柱齿轮副计算输入数据一览表  计算日期:2010-05-15 20:14:35
法向模数       Mn =          3
齿数             Z1 = 16    Z2 = 30
输入斜齿轮最小齿宽 B = 25
端面模数       Mt = 3
法向齿形角    αn = 20
端面齿形角    αt = 20
分度圆螺旋角    β = 0          直齿轮副
   外啮合圆柱齿轮副计算结果
模数:             M =    3
齿数:             Z =    16             30
分度圆螺旋角:    β=    0
齿宽:             B =    25             25
法向压力角:       αn=    20
端面压力角:       αt=    20
端面啮合角:    αt'=    24.0445
中心距:          L =    70.9995
分度圆直径:       d =    48 90
节圆直径:          d'=    49.391          92.608
径向变位系数:    X =    .478 .255
齿轮副计算齿宽:    b =    25
齿顶高:          ha=    4.234          3.565
齿根高:          hf=    2.316          2.985
全齿高:          h =    6.55             6.55
齿轮齿顶圆直径:    De=    56.468             97.13
齿轮齿根圆直径:    Df=    43.368             84.03
基圆直径:          Do=    45.10525          84.57234
齿轮端面重合度:    Ea=    1.3484
齿轮轴向重合度:    Eb=    0
齿轮总重合度:    E =    1.3484
最大滑动率:       F =    1.5251             1.667
公法线跨齿数:    K =    3                   4
公法线公称值:    W =    23.794             32.781

hyfjy · 发表于 2010-5-15 21:18

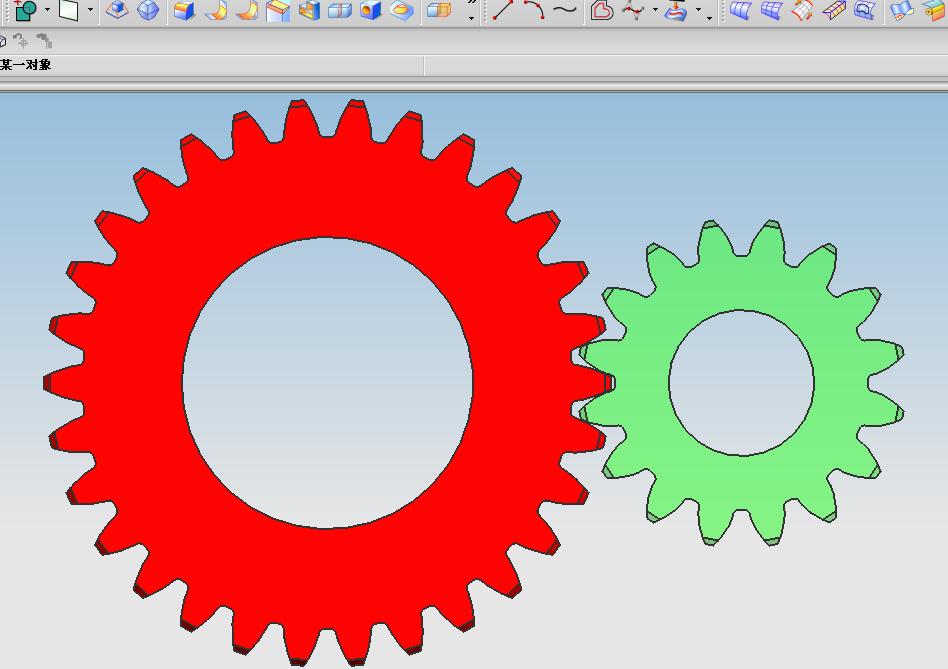

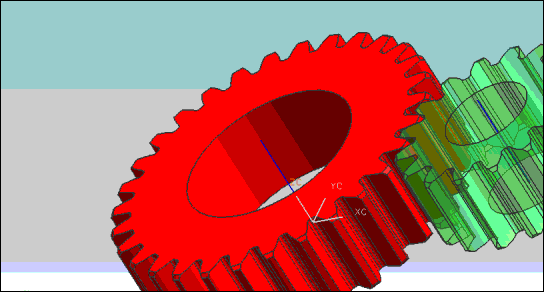

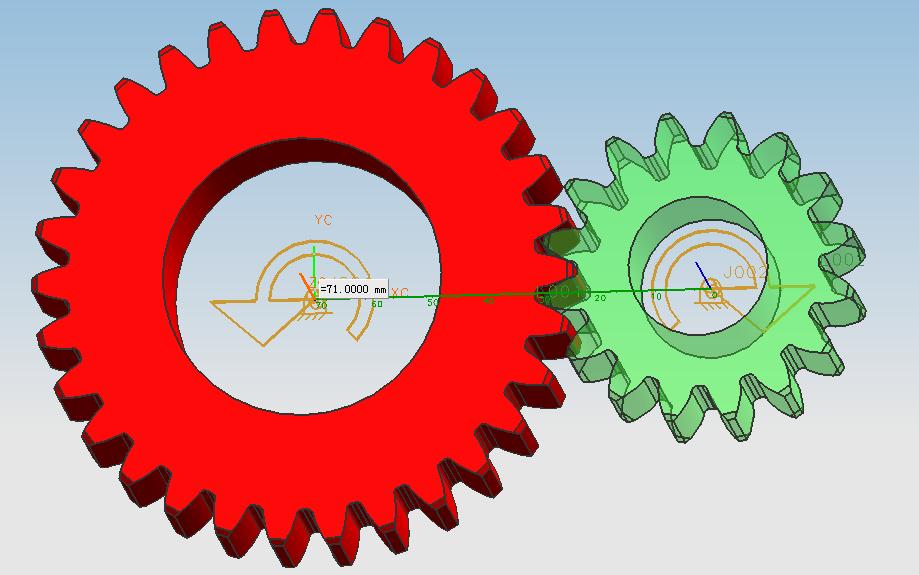

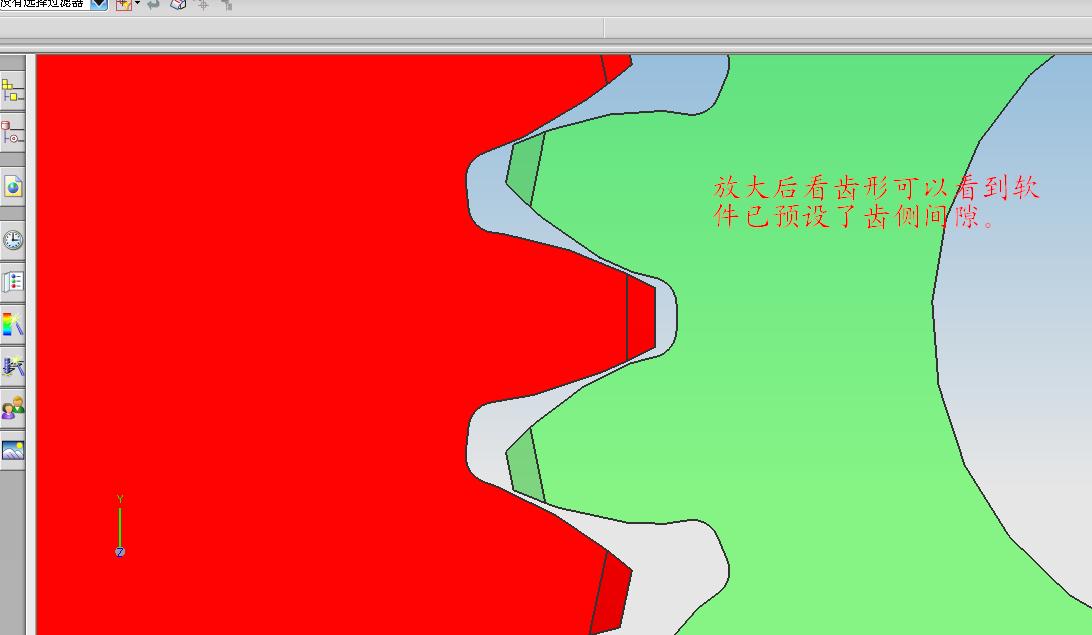

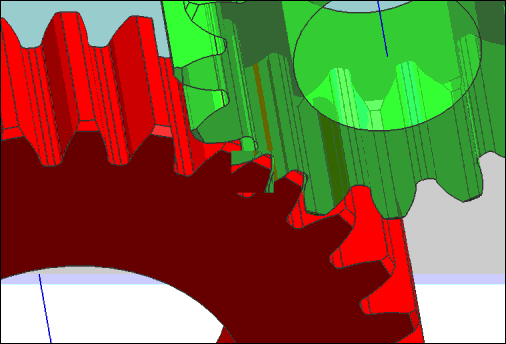

根据软件设计的参数和输出的文件，这对齿轮的三维图如下：

那位叫李双的朋友，你也能用你的软件做出来实际的东西么，你知道什么叫商人，什么叫搞技术的么？我真的不愿称你为商人。

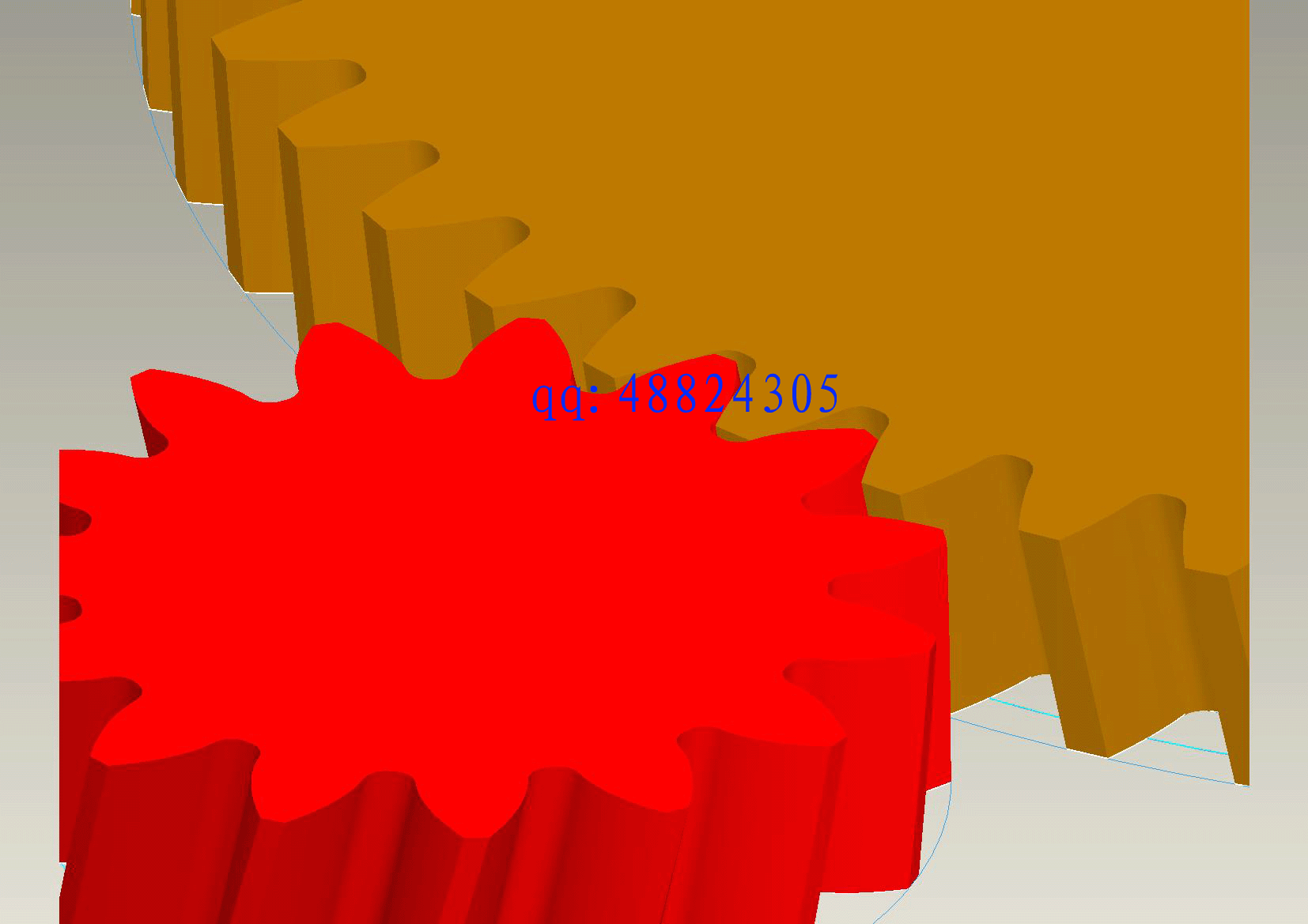

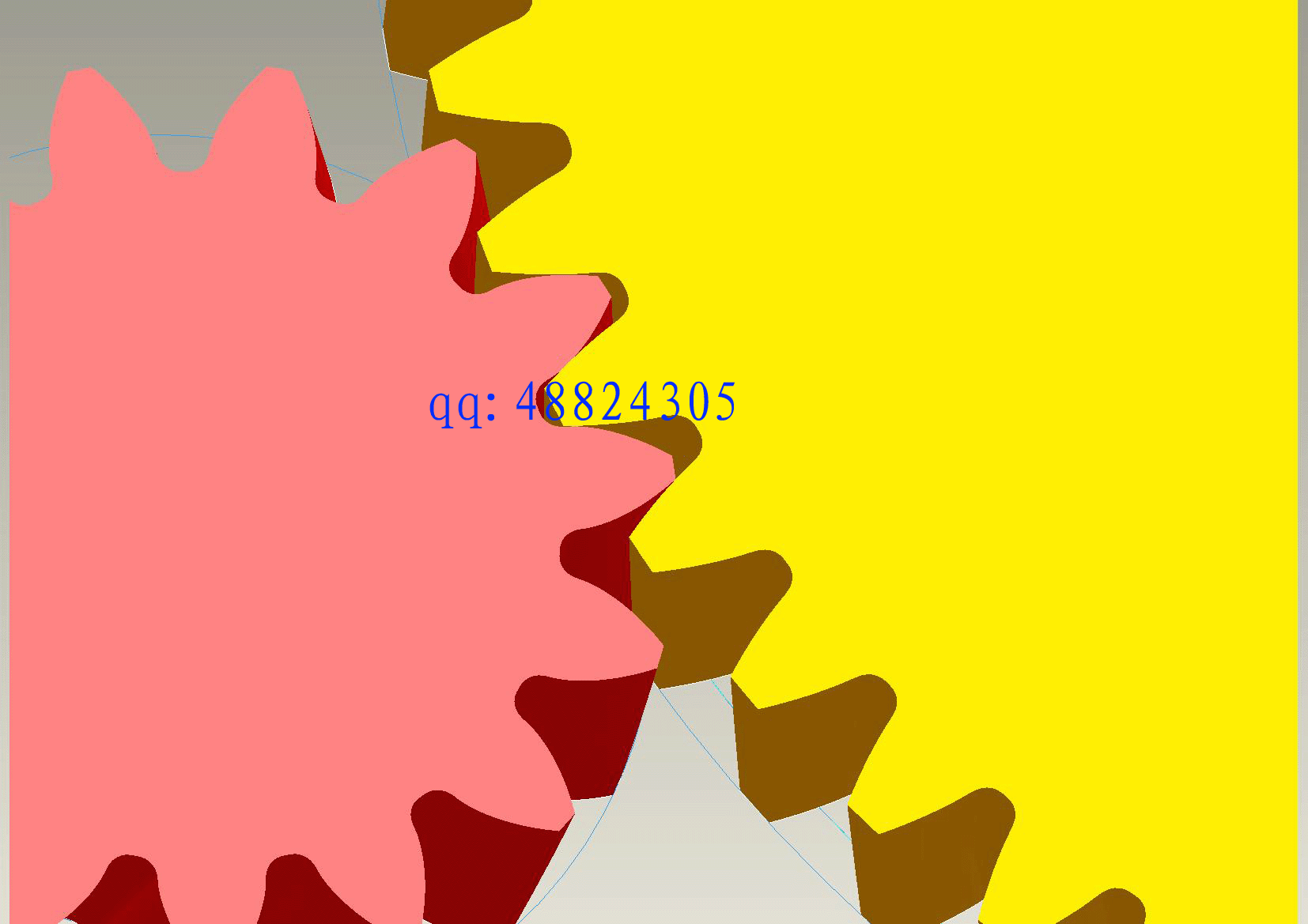

48824305 · 发表于 2010-5-16 21:15

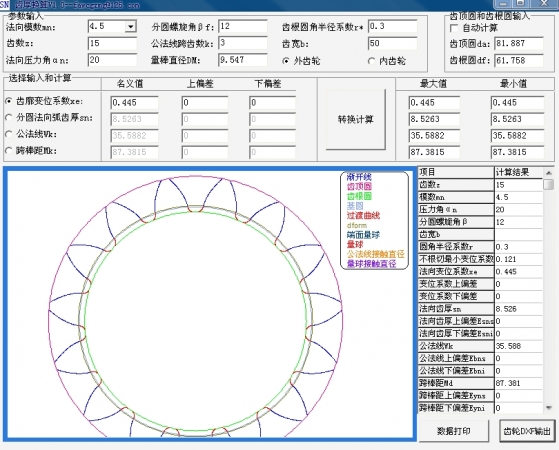

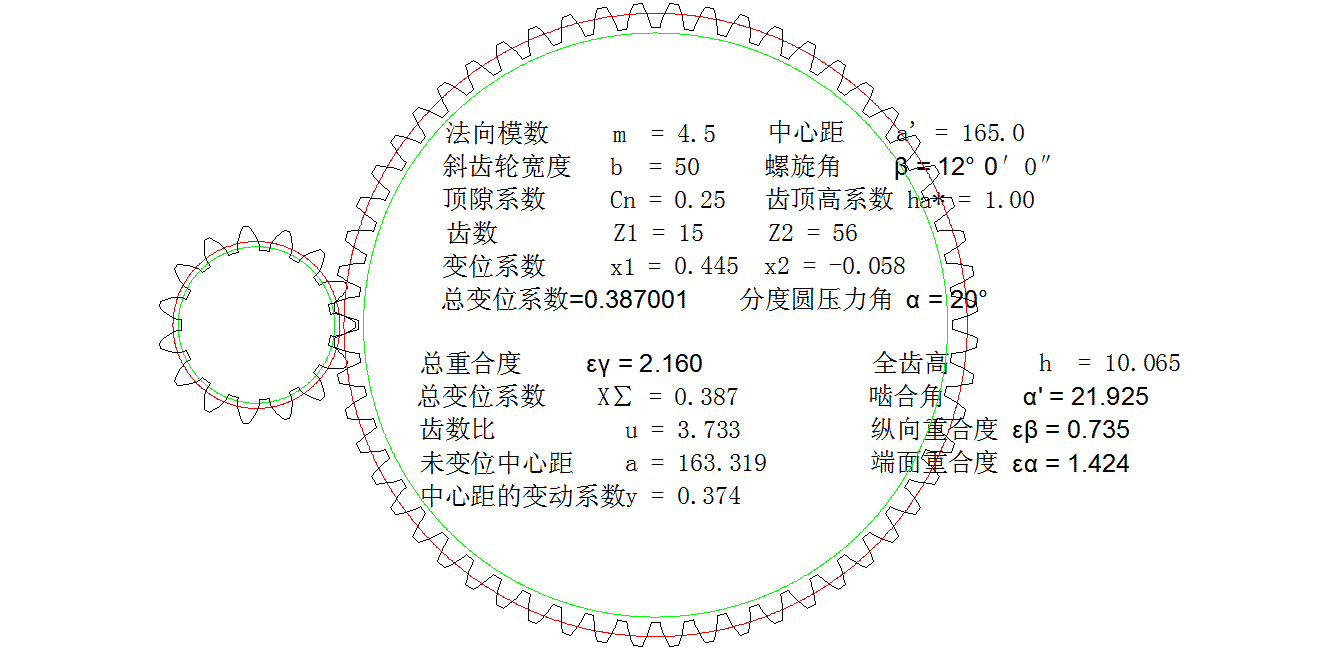

非标设计.rar (633.12 KB, 下载次数: 70)

3D模型(STP通用格式)

hyfjy · 发表于 2010-5-27 20:36

我理解的等强度是指齿轮副在设计时要考虑大小轮齿数不同造成的实际参与啮合的次数不同而造成小轮早于大轮先失效。定性地说也就是在分配变位系数时要考虑让小轮变位系数取大点，使其更耐磨损，使用的时间也长些，所以在设计分配变系数时以大小轮的滑移率为目标函数且要求小轮的滑移率略大于大轮以取得较大的变位系数，不知这种方法是否有理？

administrator · 发表于 2010-5-31 15:10

2楼计算结果跟KISSSOFT 计算结果有些不一致啊，不知道你是根据什么理论算的
