请教牛爷个问题

mcray23 · 发表于 2013-10-26 20:00

您需要登录才可以下载或查看，没有账号？注册

x

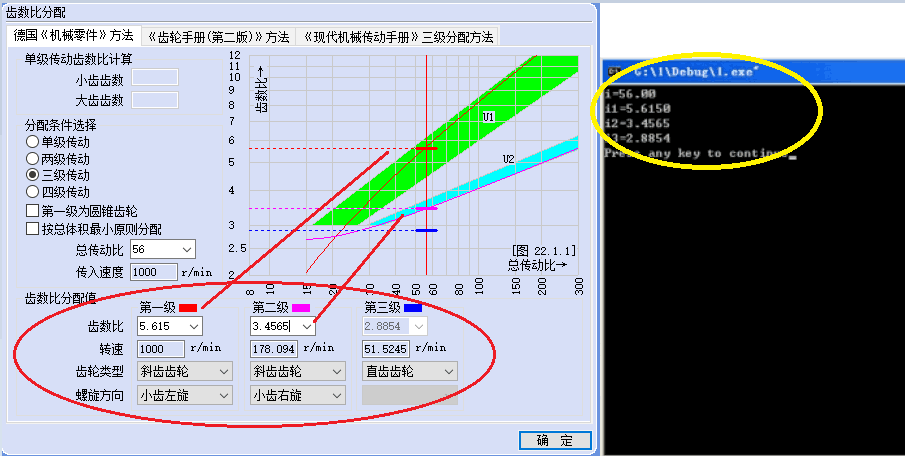

左边是您写的程序，右边是我写的控制台程序
都是根据《机械零件》第22章22.1.3的公式写的
齿宽系数比值为1，接触疲劳极限比值为1，中心距比值为1.4
可是，差距怎么这么大呢
不知道您是不是有考虑其他的一些东西在里面呢

mcray23 · 发表于 2013-10-26 20:02

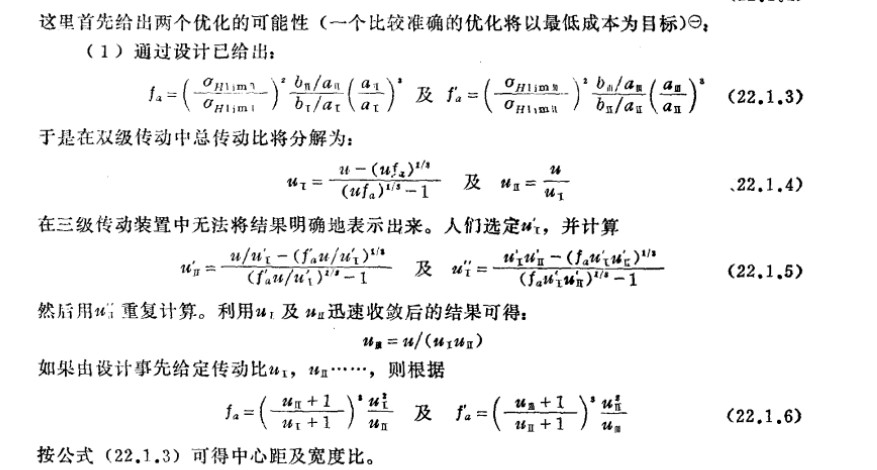

再贴上公式

niuershiye · 发表于 2013-10-26 20:27

新版本，红线是理论计算曲线，绿色为范围。
我们数比是圆整到 GB10090-88 数比系列。
在绿色范围内，高速级靠近下线一些有利于小齿轮的刚度。

mcray23 · 发表于 2013-10-26 20:42

niuershiye 发表于 2013-10-26 20:27

登录/注册后可看大图

新版本，红线是理论计算曲线，绿色为范围。
我们数比是圆整到 GB10090-88 数比系列。
在绿色范围内， ...

机械零件上的那个公式
牛爷可否提供清晰点的
可能是看不清，有点错了

niuershiye · 发表于 2015-11-3 20:29

mcray23 发表于 2013-10-26 20:42

登录/注册后可看大图

机械零件上的那个公式
牛爷可否提供清晰点的
可能是看不清，有点错了

机械零件上的那个公式
牛爷可否提供清晰点的
可能是看不清，有点错了
===================
你对照右边的图片，红线部分 5.6 ---- 3.45  都是一样的。
  我们 5.6---》5

      3.45---》3.55  ，是靠近系列最近值

niuershiye · 发表于 2015-11-30 18:39

本帖最后由 niuershiye 于 2015-11-30 18:46 编辑

你计算的是对的，故意将分配的数值写入，恰好落在理论曲线上。
不过，这些计算值，一般需要圆整到标准系列，GB10090-88，高速级，为了增加小轮刚度，尽可能选择下限。

ly1224828184 · 发表于 2022-7-26 11:29

niuershiye 发表于 2013-10-26 20:27
新版本，红线是理论计算曲线，绿色为范围。
我们数比是圆整到 GB10090-88 数比系列。
在绿色范围内， ...

牛爷请问这个齿数比分配的小软件可以发一份给我吗，麻烦您了！邮箱122428184@qq.com
