CG-125从动齿轮设计疑问

namecaihui · 发表于 2010-4-27 13:44

您需要登录才可以下载或查看，没有账号？注册

x

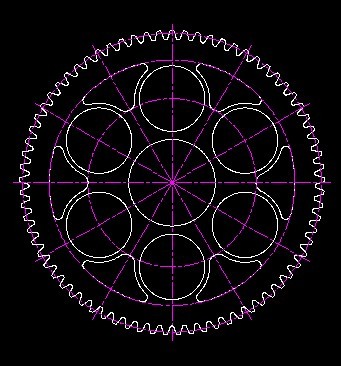

CG-125

Z=73
M=1.75
A=20°
ha*=1
c*=0.25
X=-0.287
K=9
Wk=45.30~45.35

namecaihui · 发表于 2010-4-27 13:52

上面各项参数是图面参数。
补充：齿顶圆:130.2(0~-0.2)
因为该产品是成熟产品，所以公司给了我一份该齿轮的全套设计图纸。
计算了下该齿轮的齿根园：122.325（0~-0.2）

namecaihui · 发表于 2010-4-27 14:00

登录/注册后可看大图

这是我计算的参数

namecaihui · 发表于 2010-4-27 14:08

登录/注册后可看大图

这是一位熟人给的该齿轮的设计参数
为什么我计算的和现有的参数区别这么大？
我的计算哪里有问题！
请高手指出！

namecaihui · 发表于 2010-4-27 14:36

向阿懵 along2004386 请教！~
感谢！~

freefreemen · 发表于 2010-4-27 19:33

Fe-c-cu做的吗？变化率怎么大:o

namecaihui · 发表于 2010-4-28 10:43

恩，是Fe-c-cu的

namecaihui · 发表于 2010-4-28 10:43

请版主赐教

小文静子 · 发表于 2010-4-28 13:53

。
该齿轮的齿根圆应该是：１２２.３７０５±０.０５

namecaihui · 发表于 2010-4-28 14:31

df=da-（2ha*+c*）X2m
小文静子你是怎么算的？
