各位帮我看一下这幅图

vbyu1987 · 发表于 2010-4-26 15:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

这种图怎么看？能从图上看出什么信息
请各位帮忙解读一下，谢谢

per-shaving · 发表于 2010-4-27 03:15

图示角度应为渐开线展开角 φ 而φ=tgαt (αt为端面角度)
它请楚地表示了倒角位置及大小，也可椐此换算成直径方向d，或展开长度ρ

vbyu1987 · 发表于 2010-4-27 10:47

回复 2# per-shaving

能在详细点说明下吗？感觉你蛮厉害的，什么都知道

jxrhundan · 发表于 2010-4-27 15:29

我操我也看明白了我也成神人了

jxrhundan · 发表于 2010-4-27 15:45

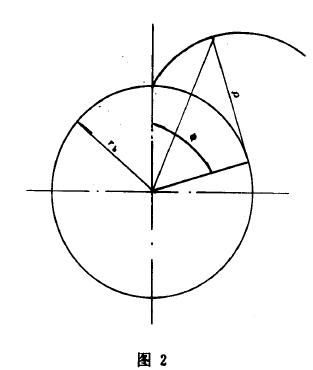

如上图就是渐开线的形成原理，渐开线上每一点都对应一个展开角。
那么在展开角2度的时候所对应的渐开线上的点就是剃齿修形开始点，然后向上随着展开角的变化，以2度这一点位齿厚方向0点，就得到了图示的展开角与齿厚方向修形量的坐标系。如果这个图可以转换成普通的修形图像的

偶是神人啊

vbyu1987 · 发表于 2010-4-27 16:14

回复 5# jxrhundan

道理讲得不错，只是剃齿开始时展角是9度08分吧.还有就是那两条线的夹角有什么意义吗

jxrhundan · 发表于 2010-4-27 16:33

回复 jxrhundan

道理讲得不错，只是剃齿开始时展角是9度08分吧.还有就是那两条线的夹角有什么 ...
vbyu1987 发表于 2010-4-27 16:14

登录/注册后可看大图

我之前说错了把我之前说的2度用9度08分这个值带入吧
不过刚才我又思考了下这个角度会不会是从齿根到齿顶的各处压力角呢，因为我们平时说的法向压力角是分度圆处的，那么压力角从齿根到齿顶应该也是从小变到大的。
还有那两条线是不是代表剃齿的公差带啊
我也想请高手解答啊

jxrhundan · 发表于 2010-4-27 16:39

经过仔细考虑这个角度就是渐开线展开角
右边那条线代表什么无法确定请高手解答

vbyu1987 · 发表于 2010-4-27 17:39

回复 7# jxrhundan

感谢你的回答，等待高手作答

小文静子 · 发表于 2010-4-28 13:21

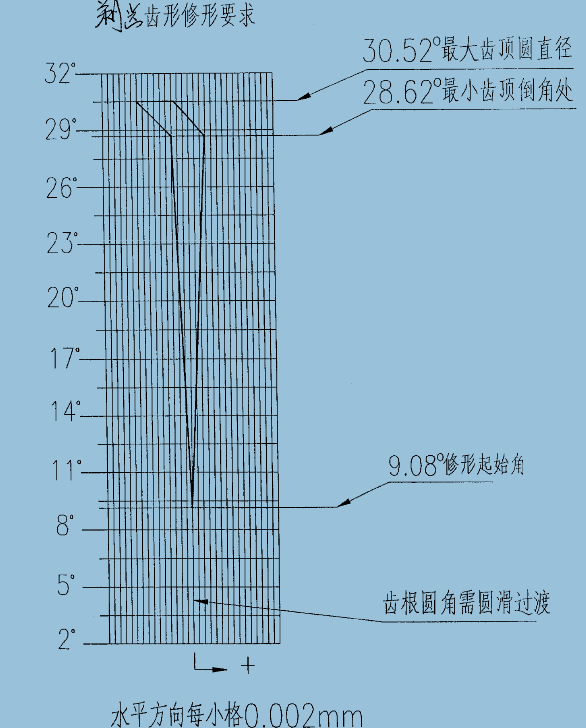

图片上所述角度是指渐开线齿轮齿形的一种表达方式，齿形长度的表达方式有三种：展开角，曲率半径和直径，这三者之间可以相互转化。从图上可以知道的信息有：1，齿顶修缘大小；2，齿形压力角范围；3，齿轮啮合长度范围，即取值的范围。从图片可知，剃齿齿形压力角要求在0±6um（大概的，因为图片不是很清楚），齿顶修缘在10um，修缘范围在28.62度～30.52度之间。
