塑料齿轮齿数少于17个必须变位吗？

418519322

如题，本人刚开始接触塑料齿轮，忘各位指教，非常感激！

chenmiaooo

看下mrmrw斑竹制顶里面的贴子，我记得里面有讲可以改变齿形的

mrmrw

变位不是必须的，是根据强度和干涉、啮合条件来修改的，是一种调节各个指标的一种平衡方法。
至于少于17是否变位来避免根切，一般的教科书上都会说：推荐采用齿数不少于17，但是在合理的前提下可以适当采用少齿数的齿轮，另外还可以采用变位减小根切的程度。
因此，是否变位是否选择大于17个齿，没有什么固定的规则，只要满足条件就行。
对于塑齿，如果是和粉末冶金或者是金属齿轮啮合，可以采用平衡齿厚设计平衡强度，所以对于金属齿轮，即使是根切很严重，也比塑齿强度高很多，所以根切也可以！

418519322

谢谢两位版主！

carey

谢谢3楼分析。学习了

gygerald

mrmrw 发表于 2010-4-21 09:48
变位不是必须的，是根据强度和干涉、啮合条件来修改的，是一种调节各个指标的一种平衡方法。
至于少于17是 ...

一对小模数直齿圆柱齿轮啮合传动，为了提高小齿轮的轮齿强度变位的时候，如何选择确定变位系数是多少？

zzfjct

gygerald 发表于 2020-4-20 07:53
一对小模数直齿圆柱齿轮啮合传动，为了提高小齿轮的轮齿强度变位的时候，如何选择确定变位系数是多少？

根据齿数变位系数界限表选择，一般要求是不根切，齿顶不变尖（≥0.2m），齿数越少，选择范围越小。

zzfjct

理论上发生根切的齿数是17齿，实际应用中允许少量根切的齿数是14齿。

mrmrw

zzfjct 发表于 2020-4-20 20:03
理论上发生根切的齿数是17齿，实际应用中允许少量根切的齿数是14齿。

实际上这个事情不好说，因为最少的齿数1，是斜齿轮的；
另外，我见过的直齿轮，最少齿数是4个，手拉葫芦上用的！

mrmrw

zzfjct 发表于 2020-4-20 20:03
理论上发生根切的齿数是17齿，实际应用中允许少量根切的齿数是14齿。

理论上根切也不是17个齿，而是要看参数。
不根切的最少齿数，在直齿轮上是根据基本齿廓参数可以算出来。
对于斜齿轮，不根切齿数则加上螺旋角和基本齿廓参数算出来。
**************************
教科书上说的17齿有有限制条件的，那就是：haP=1, hfP=1.25, ρfP=0.38，αP=20°，x =0。
***************

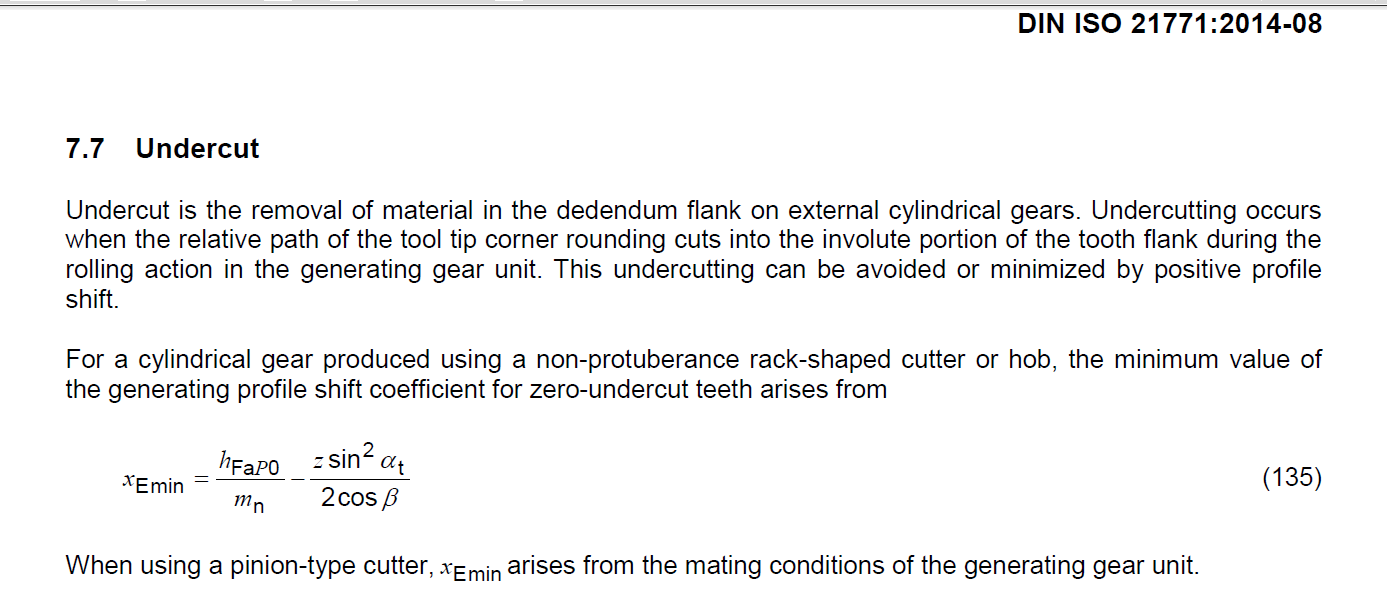

下面给出ISO 21771中的计算公式
