【讨论】关于齿轮精度计算公式

mrmrw · 发表于 2007-6-22 14:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

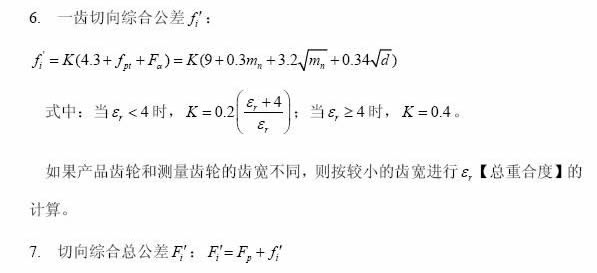

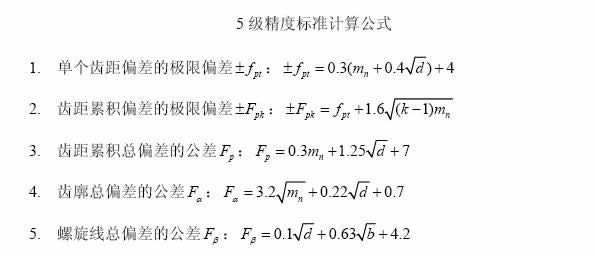

在齿轮手册中看到有关齿轮精度的计算公式，多是以5级齿轮精度计算公式为基准，级间公差为√2，然后通过计算即可得到齿轮的各级精度值。
问题就是：这个计算公式是怎么来的？公式中的这些系数是怎么取的？为什么这么取系数？
是基于一种什么理念搞出的计算公式？
看到的图书中都是给出计算公式和数值表，却没有找到任何有关的解释。请高手出来解释一下这些标准的计算公式是从何而来？如何制定的这些标准那？而且这些公差数值又是从那种角度进行的设置那？

pakey · 发表于 2007-8-30 23:29

谢谢............

jamesye · 发表于 2009-1-12 18:08

不错!!!!!!!!

freefreemen · 发表于 2009-1-12 18:46

本帖最后由 freefreemen 于 2009-1-12 18:48 编辑

记得Mn要取范围上下值的几何平均值的:)

mrmrw · 发表于 2009-1-13 11:31

本帖最后由 mrmrw 于 2009-1-13 11:32 编辑

记得Mn要取范围上下值的几何平均值的:)
freefreemen 发表于 2009-1-12 18:46

登录/注册后可看大图

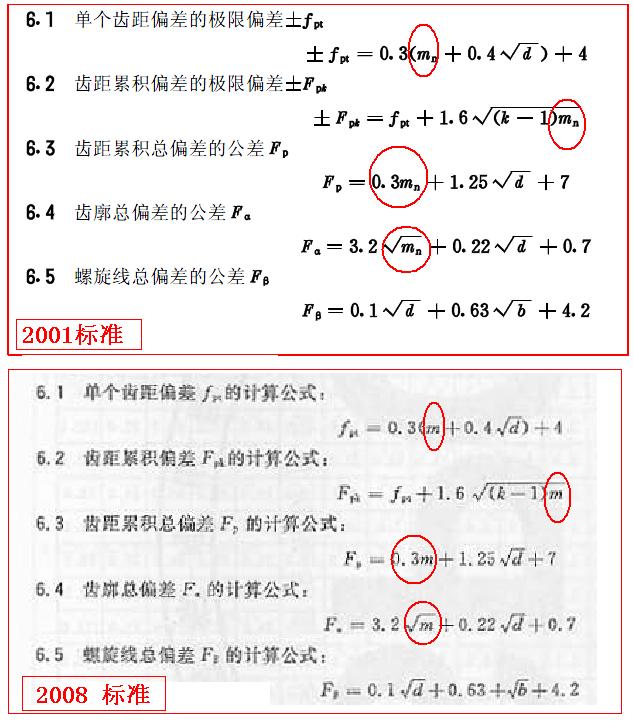

ISO1328-1:1995里面的指标是要求mt，ISO1328-2：1997里面的指标Fi",fi"和Fr是要求mn的，要注意区分的。这里所说的是分段的时候的，不是计算公式里面的模数数值。

freefreemen · 发表于 2009-1-13 19:35

感觉不是分段算的话，小摸数的精度要高不少的吧:o

niuershiye · 发表于 2009-1-13 20:18

这样的差异，编写组悍然说是“文字表述”的修改。羞羞答答，承认错了也不会割掉你的JJ 。

mrmrw · 发表于 2009-1-14 13:08

哈哈哈
国内齿轮标准的错误还真不少啊
不过这些专家也要面子了
