对于齿向齿形有修形的齿轮的公法线的测量？

yccando06 · 发表于 2013-10-16 21:15

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

诚心请教各位能人：

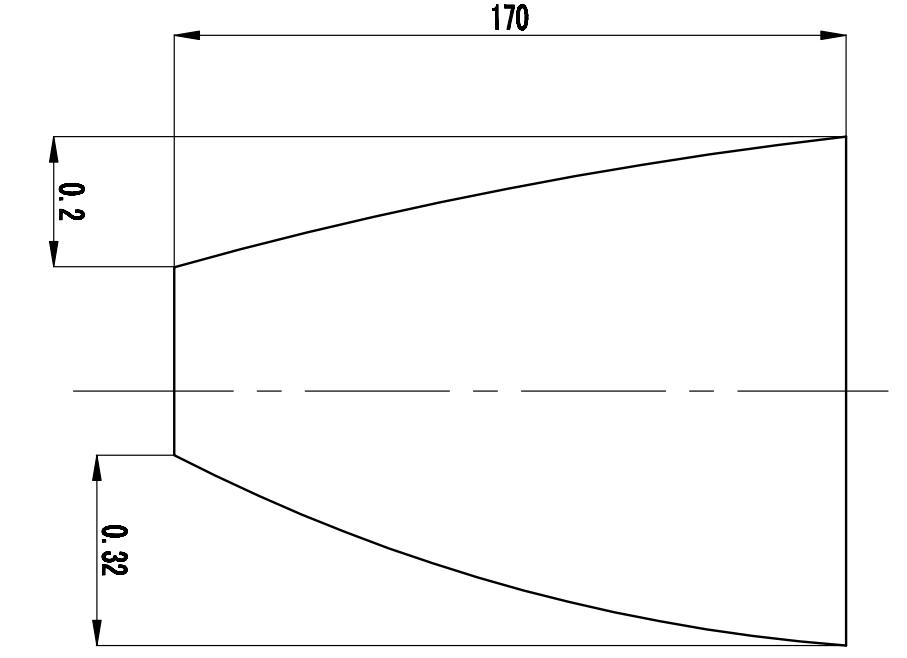

对于如下图所示的齿向有修形的齿轮，：齿轮参数:模数m=9，齿数Z=17，压力角=20度，螺旋角β=4度，旋向：右旋
在测量公法线时，由于是齿向有修形，故在测量该斜齿轮时，公法线千分尺所测的数值仅仅是某一点接触，测量不能很准确？
请教 :对于有如此齿向修形或齿形修形的齿轮，如何能正确的测量齿轮的公法线？？

hyfjy · 发表于 2013-10-17 07:35

本帖最后由 hyfjy 于 2013-10-17 07:37 编辑

定下从大端或从小端测量的要求后,根据大端或小端的变位系数值,计算大端或小端的公法线长度,计算公法线跨度因螺旋角引起,在轴向的位置,再计算这个位置的变位系数值,并根据这个值计算这个位置的公法线长度,然后取二者的平均值,就应该是大端或小端的测量公称值,再按一般要求取出公差,图上就这样标出,第一次试切并测量合格后,在与啮合件在装配条件下检验一下是否有设定的齿侧间隙,如果有的话,就这样定了,如果不够或大了,对公差值进行相应调整.完毕.
测量时一定得注意卡尺的一端是在大端或小端,而另一端在齿面应该是与齿面相切的,尺子与螺旋角近似成垂直.

齿轮齿轮 · 发表于 2013-10-17 09:14

这齿向修形也太大了吧？会不会搞错？在什么场合用的呀？

wysongc · 发表于 2017-7-22 00:37

顶起，这个值得研究。尤其对很多高速重载常带有修形，而修形会使得齿面减薄，从而在加工检测时，其公法线长度必然会减小，但减小多少还得通过公式计算

梦之树 · 发表于 2017-7-23 22:38

有锥度的，公法线一般量大端，齿向对K形图，我们的产品就是这样

liuguangro73031 · 发表于 2017-7-24 07:51

我们也遇到了，建议测量棒跨距

645097245nj · 发表于 2017-12-15 16:07

测量跨棒距比较准确吧，或者做个半高的工装，用球头千分尺测量

账号		自动登录	找回密码
密码			注册

对于齿向齿形有修形的齿轮的公法线的测量？

本帖子中包含更多资源。

这实际上是变齿厚螺旋圆柱齿轮的公法线测量法
