极少齿数的斜齿轮轴三维建模，收尾

hyfjy

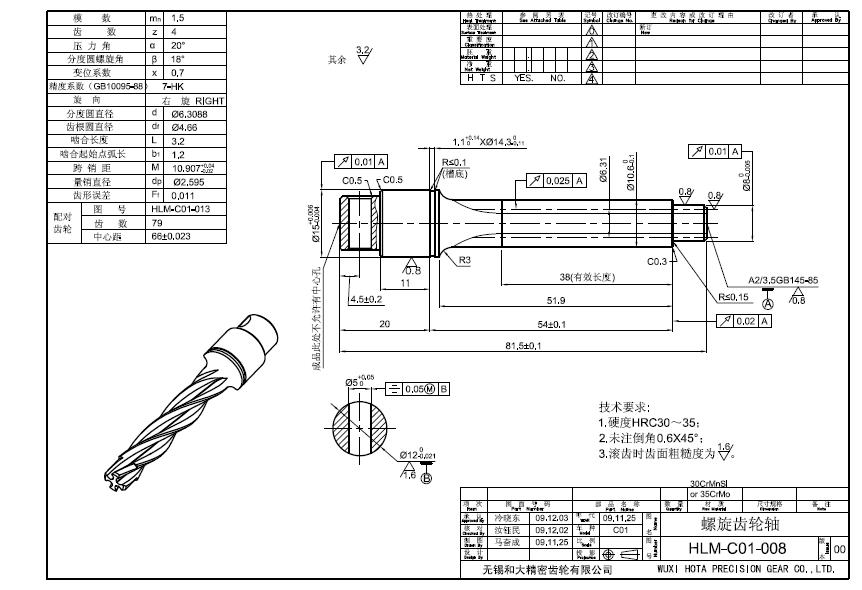

从网上看到一组最少齿只有四个齿的斜齿轮副，小轮是一个齿轴，有关图纸及参数如下：



今天试着进行了三维建模，主要是斜齿轮的收尾比较特殊，端截面的齿形除了要进行绕齿轮轴轴线旋转外，还要绕刀具轴线进行旋转。最后形成的UG文件也传上来。

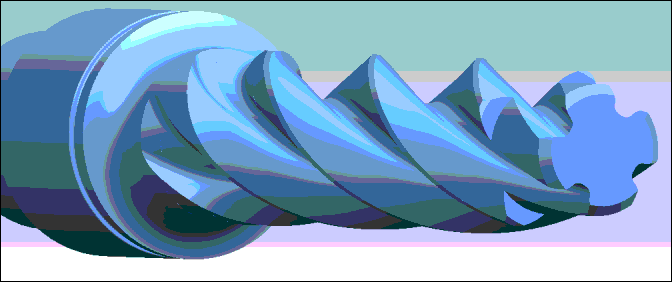

四齿轴的三维模型载屏如下：

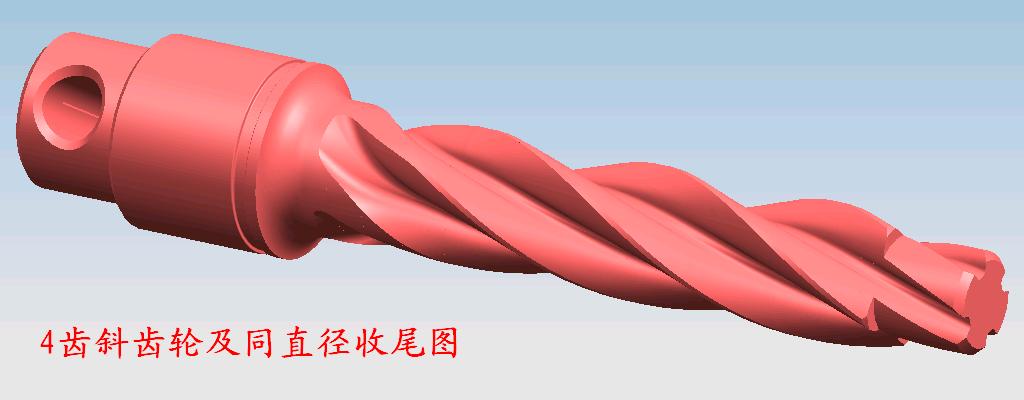

为看清斜齿轮的同直径收尾，做了个图片如下：

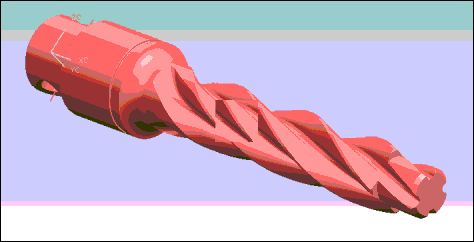

为看清各截面的图，作了个分段看的图片如下：



其余的附件是一个UG5版本的实体模型和动画仿真的压缩文件。
还有一个三维的PDF文件，也请同仁看看。

wzjshark

这零件我们加工了10多年了，呵呵。设计容易加工难啊！

freefreemen

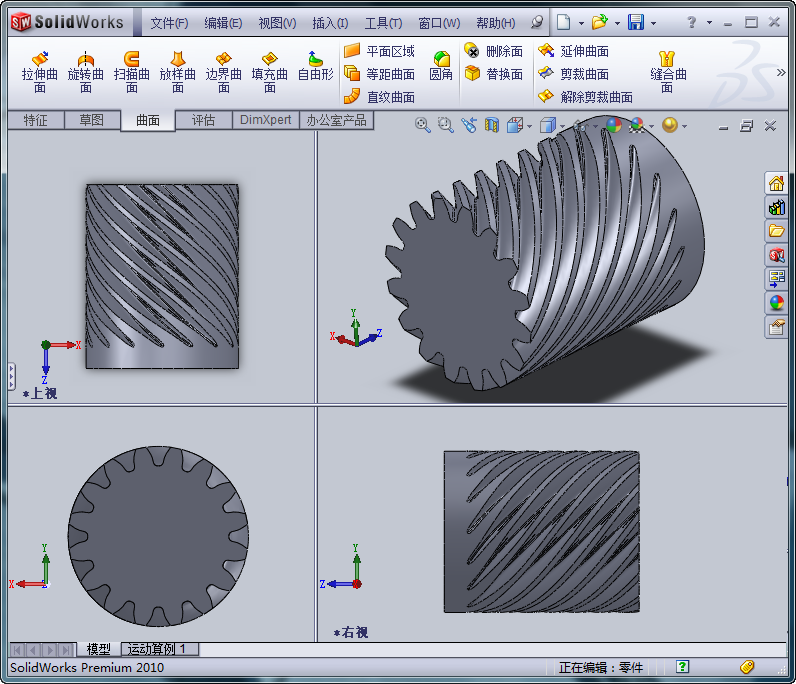

来个16个齿的

fanes

谢谢楼主，开眼界了。

yuyongji2005

好难啊，顶顶

hmz

你的三维造型在收尾部分有误：收尾是由切齿刀具的刀齿顶端形成的，在工件上呈现的是尖底的渐浅齿沟，和图纸中的轴测图一样。但是你的三维造型收尾却是平底渐浅齿沟，与实际的工件不符。

hyfjy

在电脑的三维软件中模拟现实可以制出一部份图样，但要完全相同，必须建立符合实际的数学模型，也就是建立符合现实的各种数学方程。有些情况下，只要近似相同也就达到了作图的目的。如上所叙的题目，一般有二种方法，一是把齿廓的线条进行旋转，上例就是如此的，另一条路是以齿槽的线条进行斜齿轮的旋转和绕刀具的轴线旋转，所得出的结果是不一样的，你所说的就属这类，但严格说都不完全是现实的收尾，例如在变直径的斜齿轮收尾中，实际齿形更接近这二种的综合结果，这还不包括因法向和切向以及端面上各处的变化。我想作为三维设计，能表达出某种的方式也就达到了目的，因为这毕竟不是实际的切削加工。

hyfjy

第二种收尾法的图。

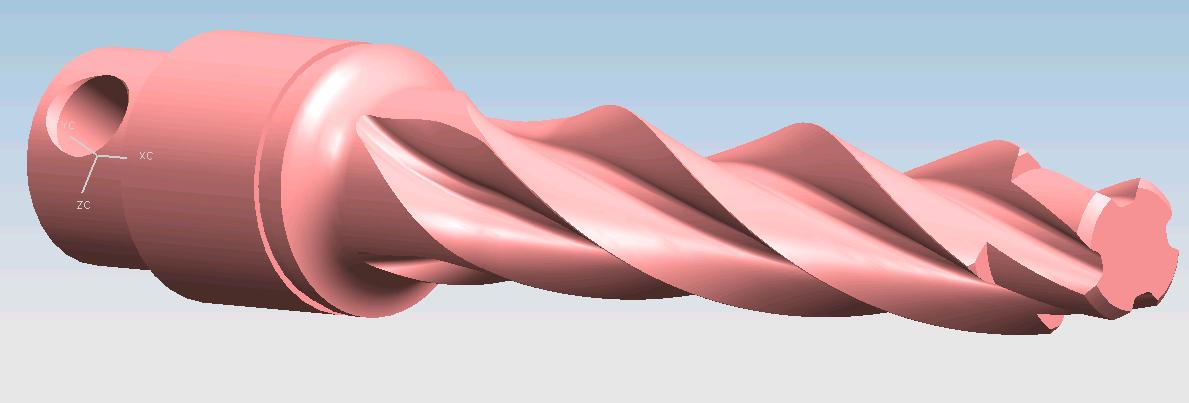

近期对第二种收尾方法作了一定的推导，对该例进行了实际的建模。第一种建模是用“栽”的方法，就是只做出齿轮轴的除齿之外的部份而把齿栽上基体，第二种方法是“挖”，有点象加工中先车出齿轮轴坯后再挖掉齿槽，作出的三维图如下：

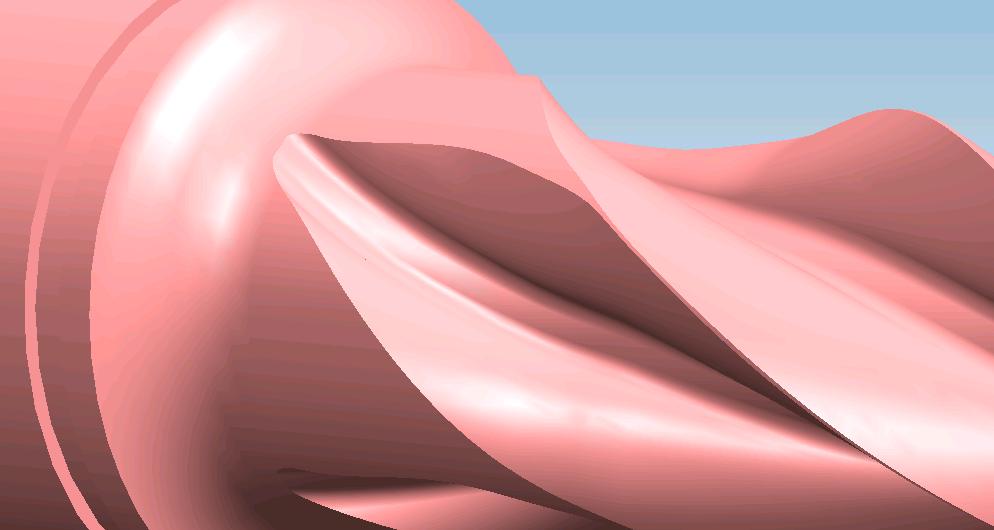

齿根收尾的放大图：

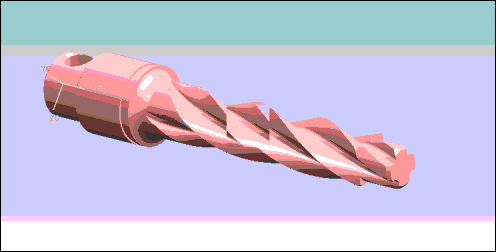

转动的动态图：



还作了一个PDF格式的三维图也发上来供有兴趣的同仁指正。

4.pdf (470.94 KB, 下载次数: 7)

2010-4-9 19:40 上传

点击文件名下载附件

zzz8662

都是牛人呀，学习了
