问一个很弱智的问题 - -！牛人进来回答一下

64590831

一个电机总的传动比是40，Z1=5.3,Z2=7.5，模数 1   齿厚  7mm

现在我想把齿轮有二级传动改成3级传动，分别是Z1=2.33,Z2=3.36,Z3=5.11  ，模数 1.5，齿厚 7mm

我的想法是，把模数变大，单个齿的承载能力就增强，也就是说齿轮的寿命就变长

另外，由于改成3级，电机对于每一级的扭矩都变小,也就是说给齿轮的压力变小

综合这两个方面的影响，我希望能把齿轮寿命提高

另外，问下，3级和2级相比，是不是大多数情况下噪音都会增大的？

求高手对我以上的分析，说下自己的看法，菜鸟感激涕零。

henryhmh

级数增加,可以使传动比比较均匀进行分配,设计得当可以降低噪音.

niuershiye

一个电机总的传动比是40，Z1=5.3,Z2=7.5，模数 1   齿厚  7mm

现在我想把齿轮有二级传动改成3级传动，分别是Z1=2.33,Z2=3.36,Z3=5.11  ，模数 1.5，齿厚 7mm

================================

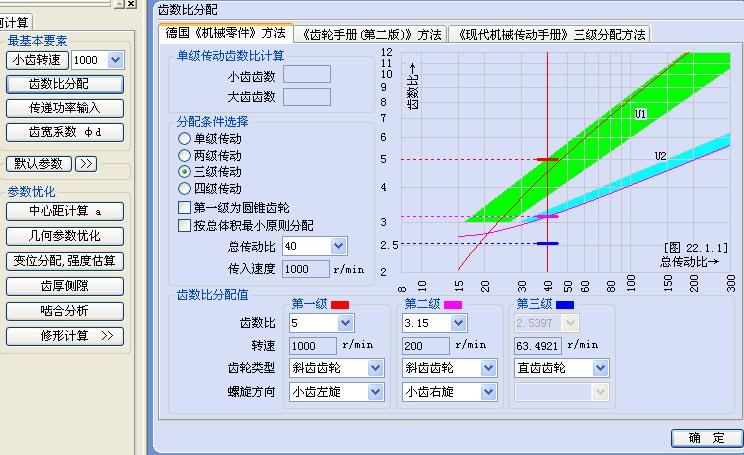

1> 用 Z1 /Z2/Z3  不是 标准符号 ， 减速比用 i1/ i2/ i3 表示。
2〉哪个是高速级 ？？
3〉正常情况 高速级 减速比应当大于 低速级 。
（参见 德国G。Neimann 《机械零件》22章 ）

weihai1028

niuershiye  你好 能否把你这齿轮计算软件发上来 让我们学习一下 谢谢！！！

64590831

回复 3# niuershiye


    齿轮箱外径152，齿轮的布局不能超过152
如果第一级传动比  比 第二级的大   那第二级怎么去连接第一级转呢？
我的传动比 是按 级数拍的  高速排前面
明天到的单位  发个简图上来 参考下

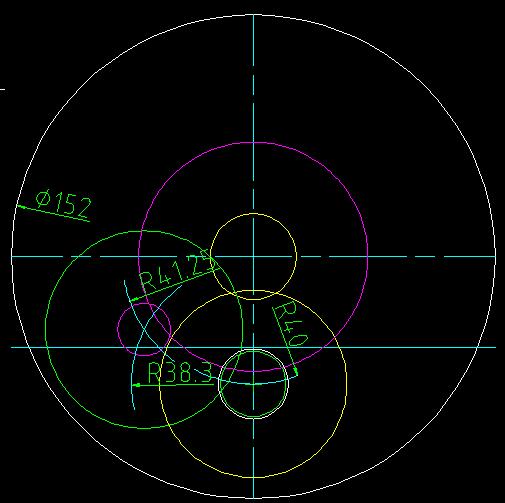

64590831

回复 5# 64590831



第一级黄色齿轮，35齿和15齿
第二级绿色齿轮，37齿和11齿
第三级桃红色齿轮，46齿和9齿
电机转速2100转/分

niuershiye

回复  64590831



第一级黄色齿轮，35齿和15齿
第二级绿色齿轮，37齿和11齿
第三级桃红色齿轮，46 ...
64590831 发表于 2010-3-16 11:35


登录/注册后可看大图

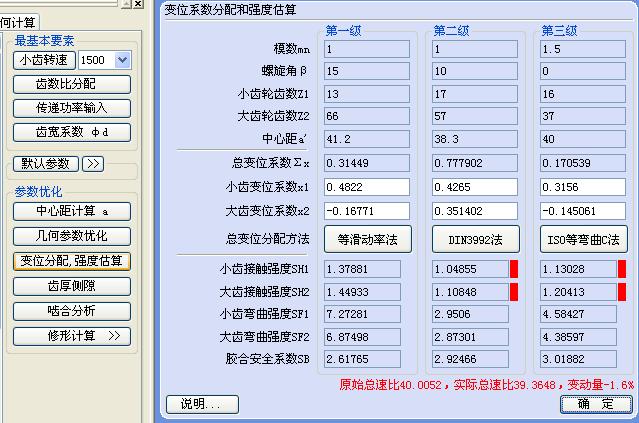

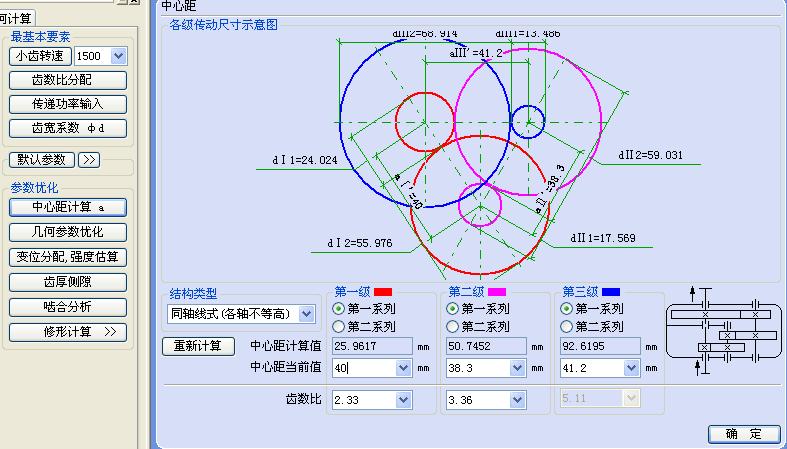

    你一次都表达清楚就好啦 ，一会一个约束条件 ，

  按照你说的是 3级 同轴 。



===============
这种设计方法 ， 各级强度显然是很不合理的 。



========================

如果更换一下转速比分配方式 ， 例如3 楼的方法，各级强度基本一致 。



==================

减速机设计涉及到的学问很奥妙的 ， 需要综合考虑 。学海无边。

64590831

回复 7# niuershiye


   多谢老师指点，我会努力学习的

wtony

JUST学习之

lijlliijj

好软件啊！~！~发个上来哈！~！~
