大齿轮，求助

zhenghua · 发表于 2010-3-13 09:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

现在要设计一个球磨机的齿轮，齿轮为对称布置，就是双驱动,2个小轮同时驱动一个大轮。球磨机筒体直径为12M，单机功率为15000Kw，平均到每个小齿轮与大齿轮传动的功率为7500KW，考虑功率不能完全平分，现将每个传动的功率暂定为9000KW。主电机转速200r/min,筒体转速19r/min。
补充：要用齿轮传动，请专家支招。我是用什么样的齿形，多大的模数，是否变位，是否螺旋，多大角度，什么材质，怎样修行等等。谢谢.........

niuershiye · 发表于 2010-3-13 10:53

本帖最后由 niuershiye 于 2010-3-13 16:10 编辑

材料：大齿轮 -- 球墨铸铁，小齿轮--- 合金钢调制。

这样大的齿轮，只有几家可以生产。

想要变小，需要改变优质材料。

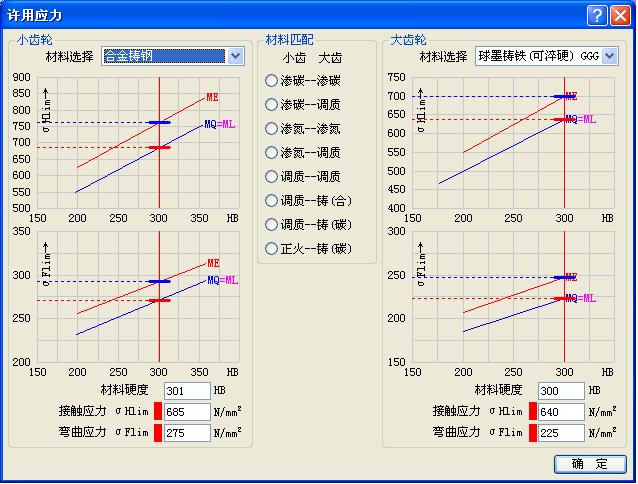

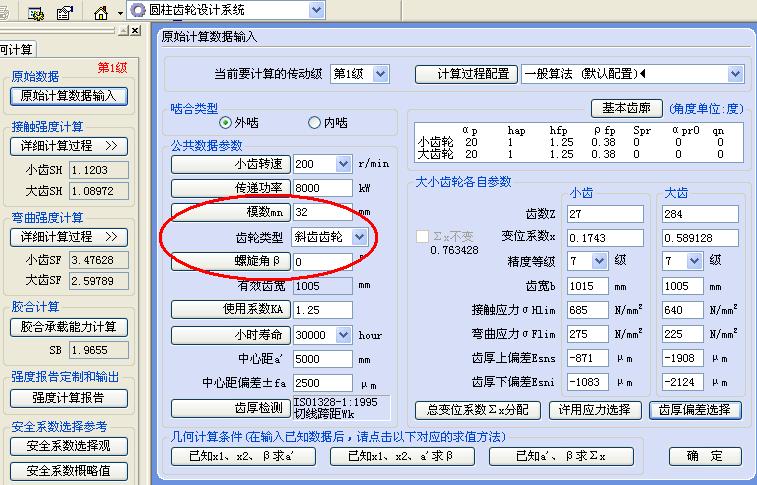

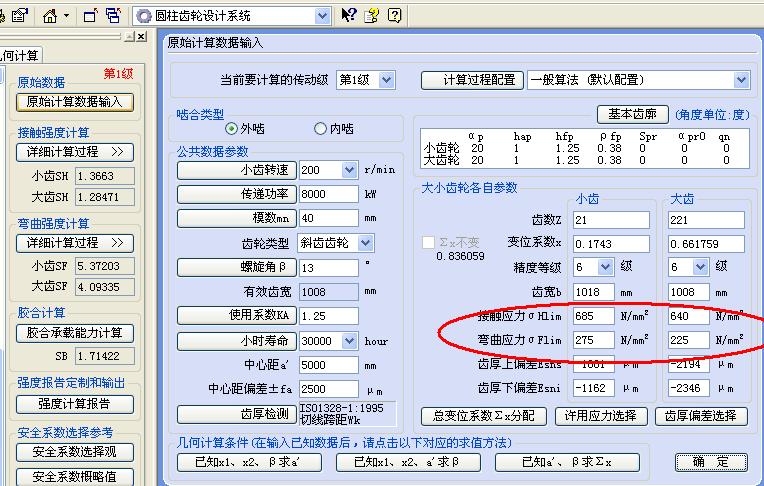

下面只是方案之一：精度按7级，下面图为7级。

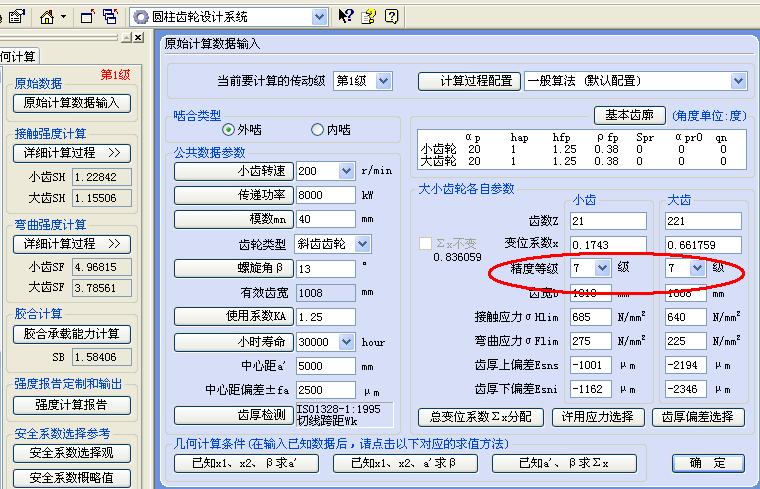

改小模数、增多齿数（中心距不变）见第三图。

chenzc39 · 发表于 2010-3-13 14:49

这软件太牛X了，小弟第一次见。人工得算好长一段时间

luomo226 · 发表于 2010-3-13 20:55

太厉害了，我不会受力分析啊！！！！1

zhenghua · 发表于 2010-3-13 22:16

回复 2# niuershiye

谢谢版主细心的指导，版主可否留下一个联系方式。具体交流一下，我的手机号码是15140189506.版主给留个联系方式吧

zhenghua · 发表于 2010-3-13 22:25

齿轮尺寸是不能减小的，因为要固定在筒体上，筒体直径12M。版主说的大轮用球墨铸铁是不考虑的耐磨性？
版主齿轮计算的软件里面遵循的是哪个标准？GB还是AGMA，再就是40，32做出来的接触应力和弯曲应力怎么是一个样子的啊？ 680 的应力是很大的，像一般的材料都不能达到，版主推荐的球墨铸铁可行性强吗？

niuershiye · 发表于 2010-3-13 22:55

本帖最后由 niuershiye 于 2010-3-14 09:37 编辑

齿轮尺寸是不能减小的，因为要固定在筒体上，筒体直径12M。版主说的大轮用球墨铸铁是不考虑的耐磨性？
版主 ...
zhenghua 发表于 2010-3-13 22:25

登录/注册后可看大图

按照 ISO6336 标准。
40、32 问题，接触与中心距相关，中心距没变，接触基本差不多。

弯曲与模数相关， 32 的明显减小了安全系数。
==============
球磨机低速重载，精度7级，不需要考虑齿廓修形，在齿向上适当鼓形就可以拉。
选择球墨铸铁是考虑齿轮太大，铸造成本低一些。具体数值待我在仔细看看。

==================

zhenghua · 发表于 2010-3-14 10:04

版主真牛人啊！我认为修成鼓形还是比较好的。因为筒体本身刚性就不是很好，里面又添加了很多钢球，挠度很大，修成鼓形，可以解决这一问题。

爱如风过 · 发表于 2010-3-14 14:26

楼主，我也需要这样的大齿轮，我也为大齿轮烦恼呢
希望有经验的人帮忙一下，

xinbin159 · 发表于 2010-3-14 21:31

真是太有才啦啊呵呵
