齿轮变位后的形状求解

人在归途 · 发表于 2013-10-14 19:46

您需要登录才可以下载或查看，没有账号？注册

x

请教高人，齿轮做了做变位后（如：m=16，x=1.25，内齿）与标准的（m=16，x=0）齿轮轮廓一样吗？

qnf · 发表于 2013-10-14 21:01

不一样

gangge234 · 发表于 2013-10-14 21:55

这个肯定不一样

niuershiye · 发表于 2013-10-15 09:30

本帖最后由 niuershiye 于 2013-10-15 09:43 编辑

内齿更容易变尖，变位大了吧！

qdtruck · 发表于 2013-10-15 20:45

最主要的区别是，轮齿会变得厚实一些。即强度好！

yanta82 · 发表于 2013-10-21 16:42

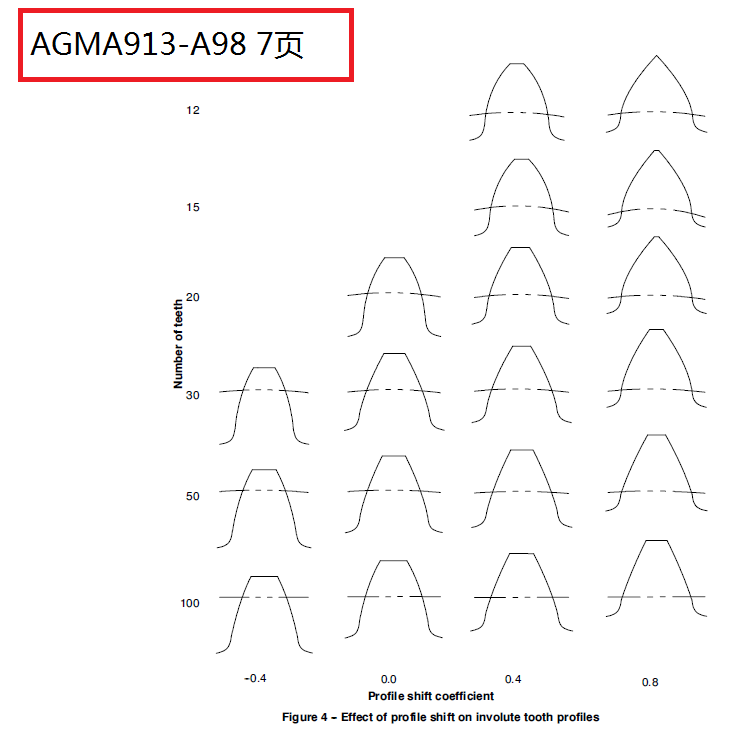

基圆是一样的,二者是同一渐开线,但二者截取的齿根圆及顶圆不一样,故形状是不一样的,正变位时,齿形直一些

HBTIANZE · 发表于 2013-10-21 21:24

楼上的正解。
