我这样计算行得通吗？错在那里？

chenmiaooo

不管是行星架固定还是齿圈固定都要+1，谁固定只是转向相反
zdl 发表于 2010-3-5 21:41


登录/注册后可看大图

  行星架固定中间的行星轮等于是介轮没有任何实际意义，的不明白用转化机构转化下就可以了！

lw0116

(118/17+1)X(93/18)=41
第一级为内齿圈固定 太阳轮输入 行星架输出
第二级为行星架固定 太阳轮输入 内齿圈输出=（118/17+1）*（93/18+0）=41.0294
==============================
第一级按 （118/17+1） ， 第二级 是行星架固定 就没有（+1）啦 ！7楼和8楼的都正确。顶一下。

hyfjy

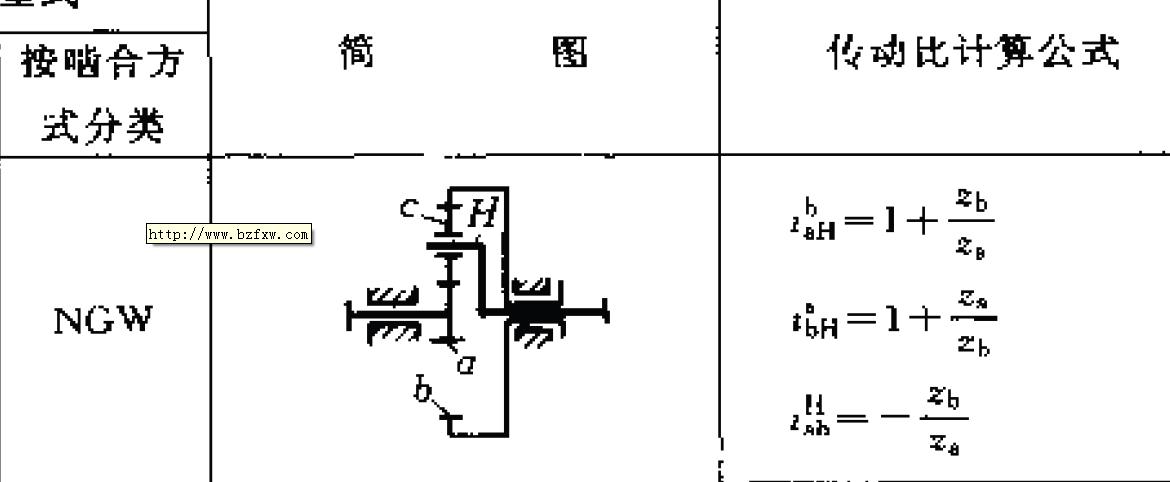

赞成23楼的说法，当内齿圈固定，由行星架输出时，传动比为内齿轮齿数除以太阳轮齿数再加1，当行星架固定而由内齿圈输出时，传动比为内齿圈齿数除以太阳轮齿数。二级的总传动比为各级传动比的乘积。

hxer

出了两个结果了，41和47，哪个正确呢？
我是按照机械原理书上推导的，是47.
到底问题出在哪里呢？

yxyyyw

（118/17  +1）*(97/18  +1)-1=47.78

hxer

回复 24# hyfjy


    这里有个问题是：两级齿圈转速相等，所以不应是简单叠加。
应该是：i=-(z3/z1+z3z6/z1z4+z6/z4)=1-(z3/z1+1)(z6/z4+1)













=

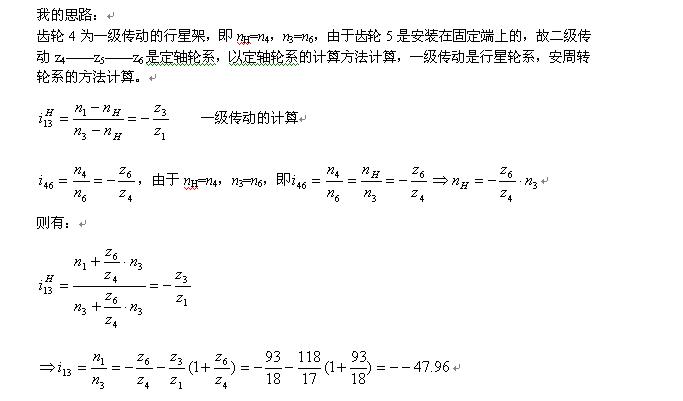

zsj2195

我的计算结果

davisdudong

回复 1# 罗文


   速比应该是 1-(1+118/17)*(1+93/18)=-47.97
负号表示输入与输出方向向反

lhua

速比为-47.970588。注意轮系的运动特点，即一级行星轮的行星架转速等于第二级行星轮太阳轮的转速，第一级行星轮的外齿圈转速等于第二级行星轮外齿圈的转速，列出传动比公式，进行代换和计算即可得到结果。希望对你有帮助，共同学习。

poxiangzi

1）看起来28#的计算比较清楚，一直不太了解这种轮系的传动比计算，如果再多几级的话用28#的方法还好算吗？是不是就太复杂了？

2）另外，第1级的内齿圈不固定，传动比计算还是“（118/17+1）”吗？怎么跟内齿圈固定的传动比一样呢？

3）第1级的内齿圈不固定，可否理解为第1级有两个自由度了，需要两个输入才能有确定的运动？

希望继续指点一下。
