请大侠帮忙校核齿轮副强度

jxrhundan · 发表于 2010-3-2 11:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jxrhundan 于 2010-3-3 09:13 编辑

模数2 压力角20度螺旋角19.75度中心距68 齿宽30 小齿轮11齿 20CrMo 大齿轮53齿40Cr 齿轮渗碳处理，7级精度。采用高变为变为系数由你定:)
输入扭矩84.12NM 转速每分钟420转
大侠们帮我算下这对齿轮强度能不能符合要求

jxrhundan · 发表于 2010-3-2 15:03

:'(怎么没人帮我啊

niuershiye · 发表于 2010-3-2 16:12

缺少 facewidth (齿宽）。

估计不符合强度条件。

jxrhundan · 发表于 2010-3-2 16:28

齿宽30
我们原来在的产品是小齿轮12齿，大齿轮46齿 2.25模数16.33度变位系数±0.3的中心距68
我是在这个齿轮副的基础上改的，因为公司想要用老产品的箱体，但是速比从60变位85，而且一级齿轮副不让改，只能改二三级

jxrhundan · 发表于 2010-3-2 16:30

其实我自己算了也是不符合要求的，只是看公司原来的产品就模数比我这个大了0.25，所以才上论坛问问大家的，听听大家的说法

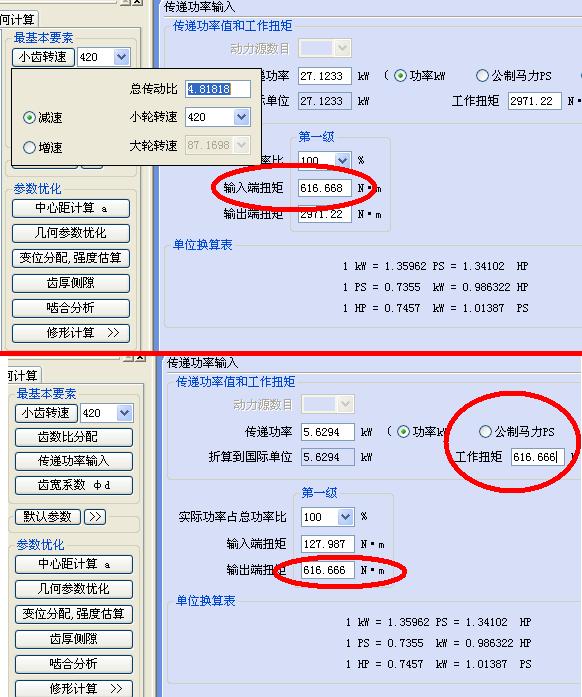

niuershiye · 发表于 2010-3-2 17:06

是不是扭矩搞错了？？

jxrhundan · 发表于 2010-3-3 08:09

回复 6# niuershiye

...扭矩是给错了的应该是84.12N*M

jxrhundan · 发表于 2010-3-3 08:10

上面这个扭矩是输入端扭矩

jxrhundan · 发表于 2010-3-3 08:13

功率3.7KW:)

jxrhundan · 发表于 2010-3-3 08:32

回复 6# niuershiye

版主把这个软件压缩了发上来吧，
