转子动画

freefreemen · 发表于 2010-2-25 10:09

您需要登录才可以下载或查看，没有账号？注册

x

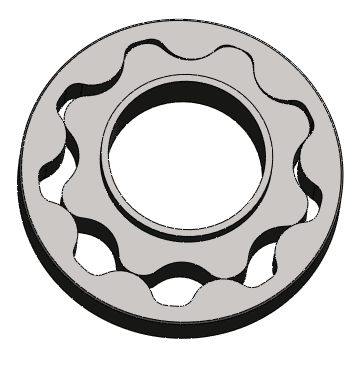

转子动画:)

lauzigy · 发表于 2010-2-25 10:43

这东西是否能平稳传动？

lauzigy · 发表于 2010-2-25 10:48

有个朋友要我帮他设计和楼主一个类似的东西，只不过要求用渐开线，是高楼救生用的。
要求：m=2.5 外齿Z1=22，内齿Z2=24，偏心距a=2.5。用20-25度压力角的渐开线，老有干涉。现在正考虑另一种设计，双压力角。

woodee · 发表于 2010-2-26 12:38

poxiangzi · 发表于 2010-2-26 21:10

这个是内啮合齿轮泵吗？

xjb500611 · 发表于 2010-2-28 21:42

有个朋友要我帮他设计和楼主一个类似的东西，只不过要求用渐开线，是高楼救生用的。
要求：m=2.5 外齿Z1= ...
lauzigy 发表于 2010-2-25 10:48

登录/注册后可看大图

建议改成摆线齿轮，如楼主动画上的齿型。一般用一齿差传动，传动比：内齿数。不过内摆轮不是定轴的，而是像行星轮系的行星轮那样，传动原理和渐开线的行星轮系一样。

供参考。:$

于乐 · 发表于 2010-3-1 08:13

真是不错！！开眼了！

yansx24 · 发表于 2010-3-1 14:43

不错，直观演示。

阿懵 · 发表于 2010-3-3 10:37

有一种齿轮泵叫内啮合摆线齿轮泵就是这种传动原理，设计手册上叫一齿差内啮合传动。传动平稳，传动比大。寿命长。

阿懵 · 发表于 2010-3-3 10:39

回复 3# lauzigy
建议你用摆线不要用渐开线。个人观点！！
