单级速比为10行星齿轮

zhxw6281217 · 发表于 2010-2-12 02:44

您需要登录才可以下载或查看，没有账号？注册

x

看到有人说：行星齿轮减速单级最大做到过10.5
请问：齿圈固定，太阳轮主动，行星架被动。能提供一下各轮的齿数，和各轮的直径的大概比例吗？

niuershiye · 发表于 2010-2-12 09:06

本帖最后由 niuershiye 于 2010-2-12 09:18 编辑

看到有人说：行星齿轮减速单级最大做到过10.5
请问：齿圈固定，太阳轮主动，行星架被动。能提供一下各轮的 ...
zhxw6281217 发表于 2010-2-12 02:44

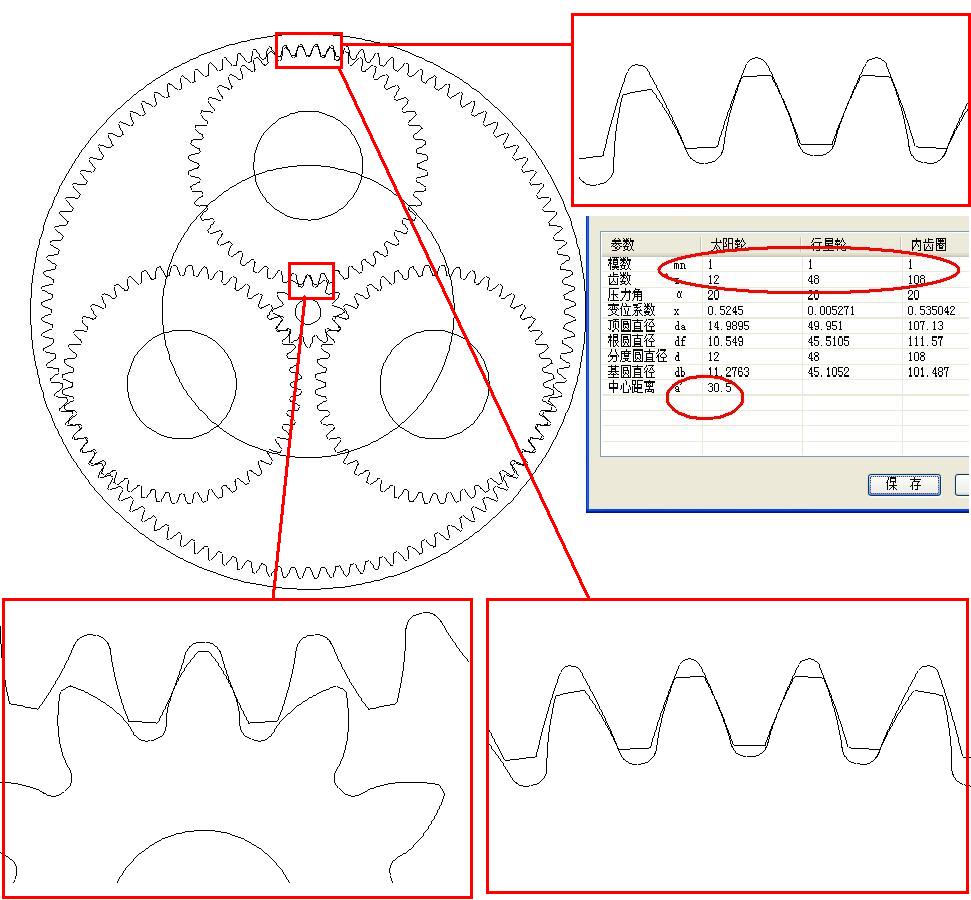

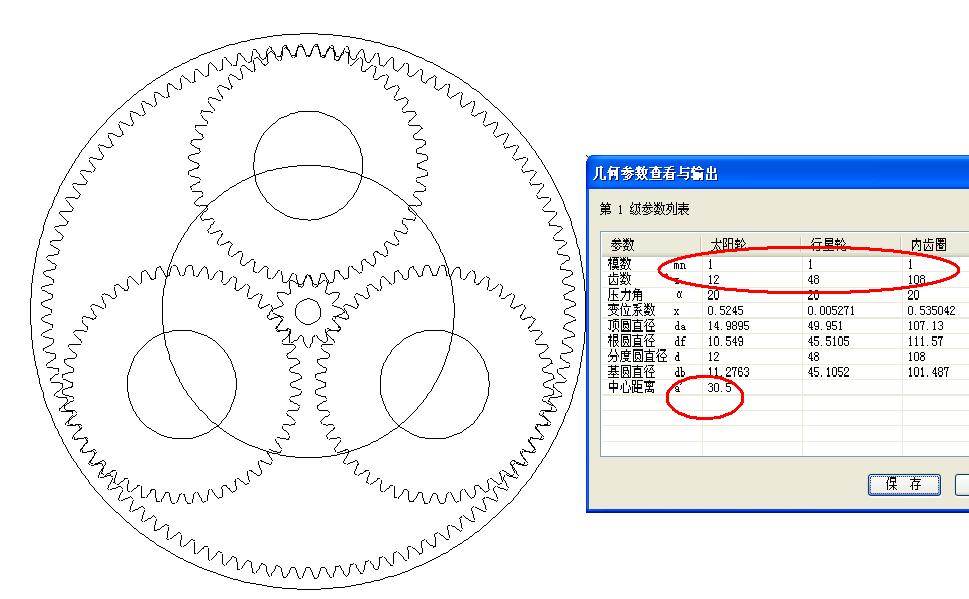

登录/注册后可看大图

按照 mn=1 ，方案还有许多。

xiaotet001 · 发表于 2010-2-12 10:16

按照 mn=1 ，方案还有许多。
niuershiye 发表于 2010-2-12 09:06

登录/注册后可看大图

牛爷！您有的是什么软件啊？慈悲一下发到坛里共享好吧。谢谢了~~~~:loveliness:

zhxw6281217 · 发表于 2010-2-12 11:12

回复 2# niuershiye

谢谢！斑竹！

这么看来，太阳轮的尺寸会很小哦！在外齿轮外径不变的情况下，有没有太阳轮的尺寸再大的方案呢？

niuershiye · 发表于 2010-2-12 17:31

回复 niuershiye

谢谢！斑竹！

这么看来，太阳轮的尺寸会很小哦！在外齿轮外径不变的情况 ...
zhxw6281217 发表于 2010-2-12 11:12

登录/注册后可看大图

要大都大，要小都小！！

mwji · 发表于 2010-2-16 13:01

niuershiye版主用的软件很牛啊！！！:)

zdl · 发表于 2010-2-17 09:10

各个齿数确定以后，中心距也可有许多
