m=0.515.z=9与z=48,m=0.515中心距是多小

ldcl · 发表于 2010-2-9 20:15

您需要登录才可以下载或查看，没有账号？注册

x

m=0.515z=9与m=0.515z=48中心距是多小

lauzigy · 发表于 2010-2-10 17:07

本帖最后由 lauzigy 于 2010-2-11 12:20 编辑

没法确定,你的参数或着说条件太少了,中心距是一个范围。所以无解。

hucl45 · 发表于 2010-2-10 22:29

中心距=模数*（Z1+Z2)/2=0.515(9+48)/2=14.6775

hesheya · 发表于 2010-2-11 10:08

同意2楼，缺少参数

流得滑333 · 发表于 2010-2-11 12:36

呵呵,不是无解,而是解太多了,9牙的取正变位,如0.45\0.5

yuchunjin · 发表于 2010-2-11 21:07

按他给出的参数可以默认为是标准齿轮，因为他并没有给出变位系数或变位量因此3楼的是正确的。。

ldcl · 发表于 2010-3-15 16:28

回复 6# yuchunjin

3楼图纸上是14.7.正0-0.2

ldcl · 发表于 2010-3-15 16:36

回复 3# hucl45

计数器上中心距14.7正0-0.2,实际操声很响

niuershiye · 发表于 2010-3-15 17:14

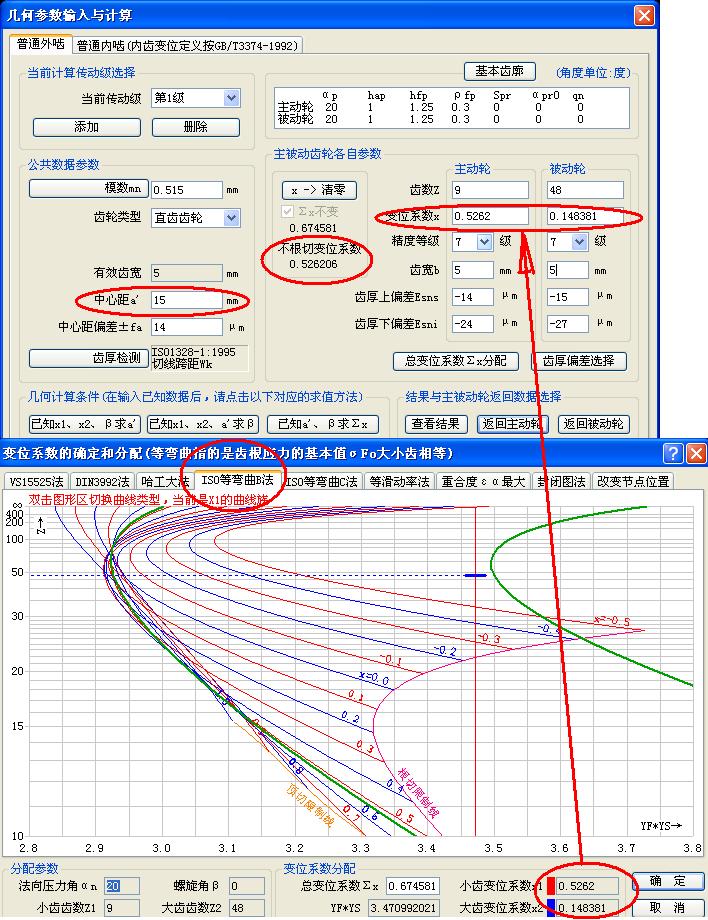

1> 中心距在名义值下，适当调整，例如15.00
2〉求出总变位 0.674581 。
3〉按要求分配，现在按照等弯曲应力分配的。当然开可以用其他方法分配。

hucl45 · 发表于 2010-3-15 20:00

中心距的计算值=14.6775
计数器上的读数是=14.7
14.7-14.6775=0.0225，这就是一回事。
一般中心距的公差是+/- 0.02--0.05,
这在公差范围内。
