求助算一下行星内齿参数

glnjz123 · 发表于 2013-10-12 07:43

您需要登录才可以下载或查看，没有账号？注册

x

太阳轮12齿，变位系数0.4617
行星轮36齿，变位系数0.00415
内齿轮84齿，变位系数0.47
中心距19.55 模数0.8，直齿，
帮算一下内齿轮的顶圆，根圆就行。

lw0116 · 发表于 2013-10-12 10:03

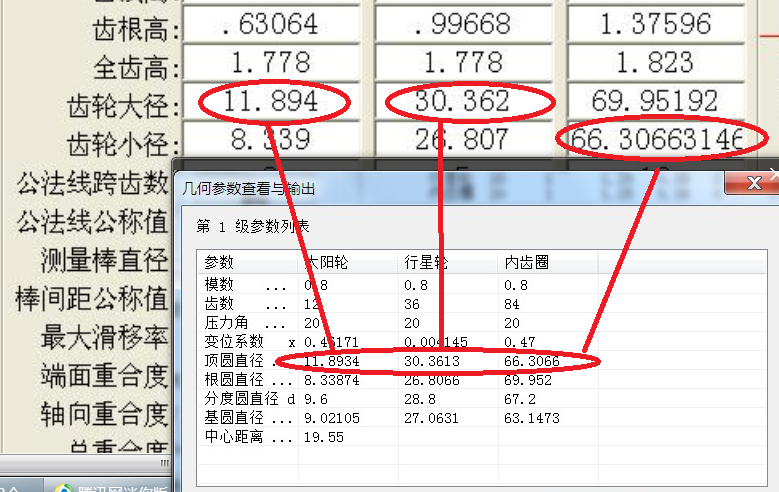

PL80行星8:1参数，内齿顶圆是66.352 根圆是69.952

glnjz123 · 发表于 2013-10-12 10:17

lw0116 发表于 2013-10-12 10:03

登录/注册后可看大图

PL80行星8:1参数，内齿顶圆是66.352 根圆是69.952

谢谢，您用的不是郑州的软件，我用郑州的软件算出来是顶圆66.4

lw0116 · 发表于 2013-10-12 10:29

我们是QQ好友，有事QQ上聊吧！差几丝没关系的，

开心果123 · 发表于 2013-10-18 16:37

怎么没解决的方案呢

马瑞ME · 发表于 2013-10-21 16:25

用的郑州算的是69.952

马瑞ME · 发表于 2013-10-21 16:26

齿顶圆是66.47

hyfjy · 发表于 2013-10-21 18:17

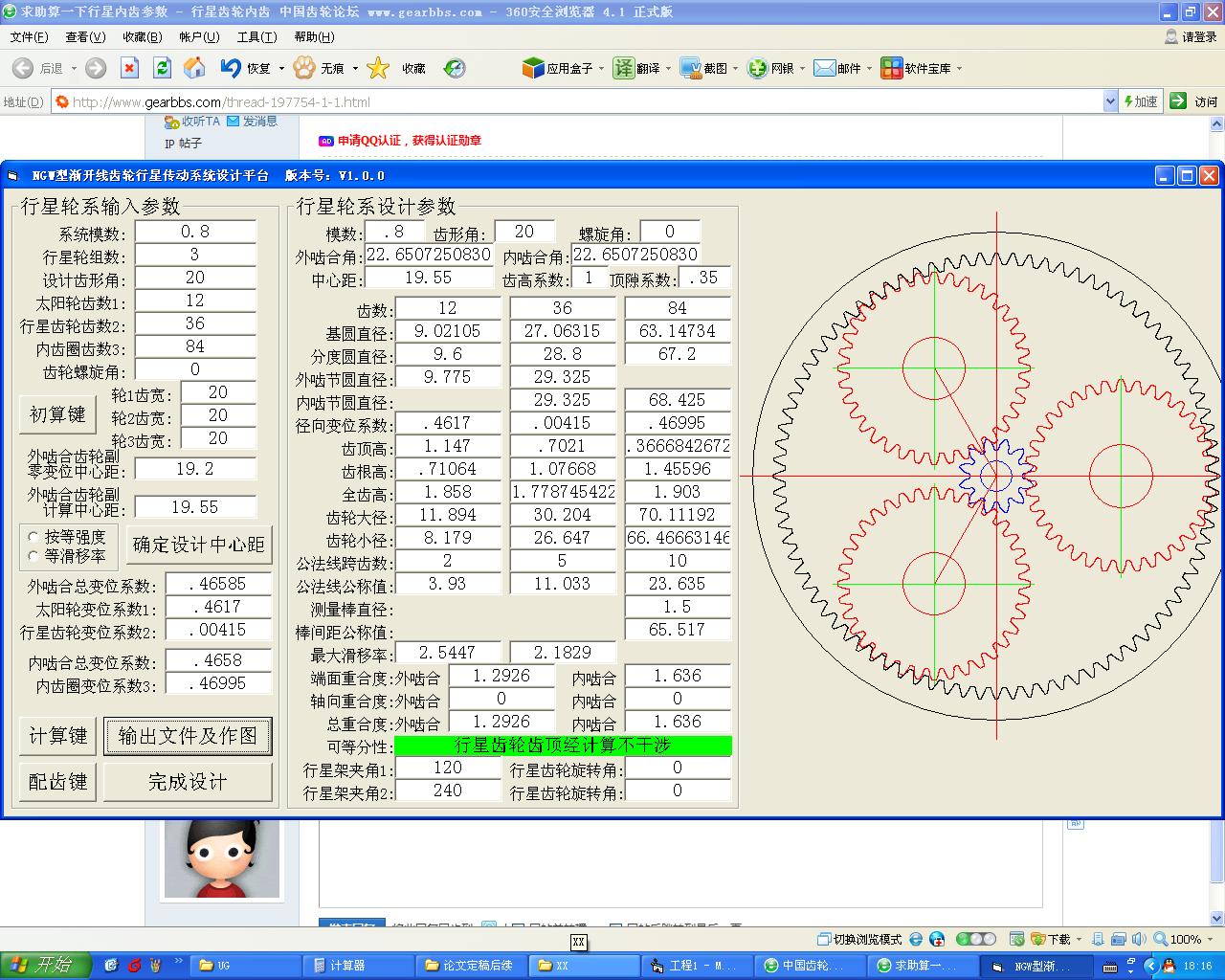

按国家有关标准，小模数的齿高系数为1，齿顶间隙系数取0.35，这时有如下的计算：

当齿顶间隙取0.25时，有如下的计算：

glnjz123 · 发表于 2013-10-22 09:22

hyfjy 发表于 2013-10-21 18:17

登录/注册后可看大图

按国家有关标准，小模数的齿高系数为1，齿顶间隙系数取0.35，这时有如下的计算：

谢谢，我两个软件在做比较，应该是我齿顶间隙系数取的不同算出结果。

niuershiye · 发表于 2013-10-22 10:12

本帖最后由 niuershiye 于 2013-10-22 10:24 编辑

hyfjy 发表于 2013-10-21 18:17

登录/注册后可看大图

按国家有关标准，小模数的齿高系数为1，齿顶间隙系数取0.35，这时有如下的计算：

我计算的与 HYFJY 这组是一致的
