又一齿轮出现干涉，望各位帮忙解决一下！！！

镜无双 · 发表于 2010-2-5 12:32

您需要登录才可以下载或查看，没有账号？注册

x

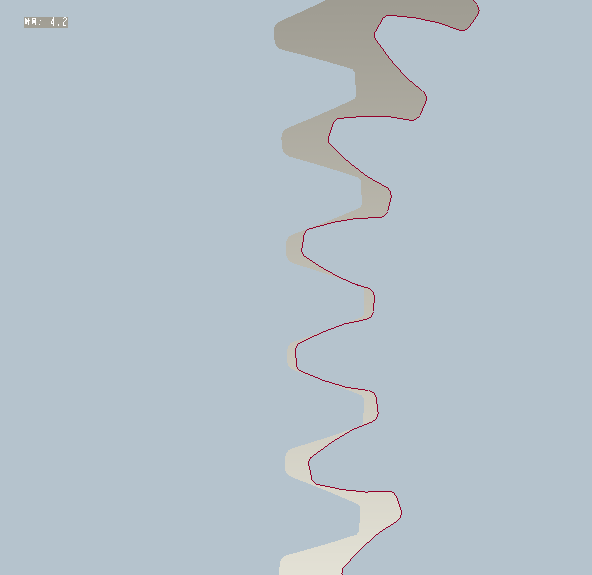

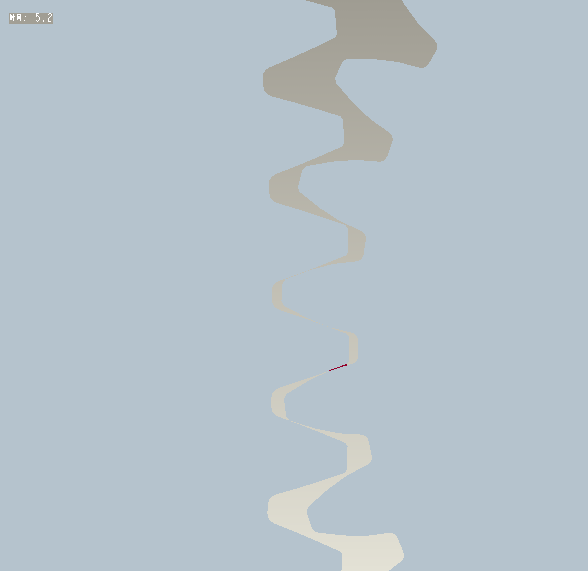

齿轮副大齿轮模数20，齿数208，变位系数0，小齿轮齿数34，变位系数为0.2，中心距为2424，用PRO/E做仿真时出现干涉，小弟百思不得其解，还望江湖上诸位高人指点一下，谢谢了！！！

niuershiye · 发表于 2010-2-5 13:04

本帖最后由 niuershiye 于 2010-2-5 13:18 编辑

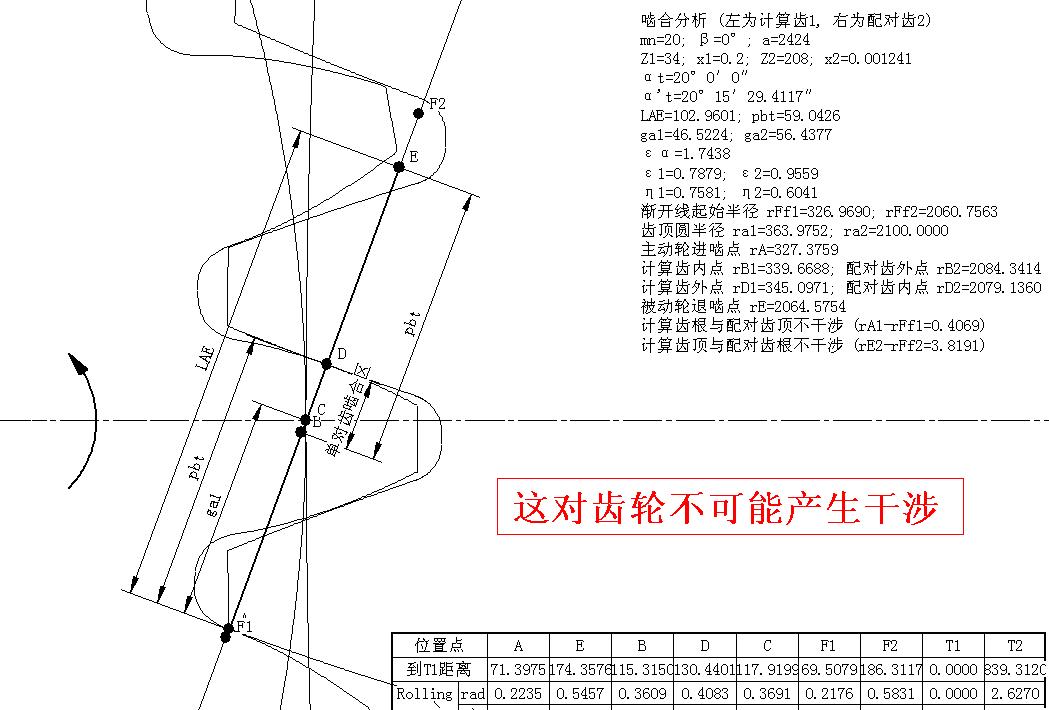

这对齿轮不可能产生干涉！
PRO/E CAXA 作齿形不怎么样。

狼齿 · 发表于 2010-2-5 13:07

本帖最后由狼齿于 2010-2-5 17:53 编辑

你好！
如果干涉的话做齿顶修缘应该可以吧！

镜无双 · 发表于 2010-2-5 17:55

我估计我画齿轮画错了。。。。。
我另外画了一对标准齿轮也出现了干涉
不晓得画齿轮时哪个地方出了问题

wtony · 发表于 2010-2-5 19:01

版主软件很强大

jingshi · 发表于 2010-2-6 08:00

本帖最后由 jingshi 于 2010-2-6 08:03 编辑

请问版主使用的是什么软件？齿轮的加工误差是肯定有的，解决齿轮接触问题实践确实有很多方法，需要从不同的角度考虑。

严东方 · 发表于 2010-2-9 16:48

还是版主高啊！！！！！！！！！！！！呵呵！！！！！！

yanta82 · 发表于 2010-11-22 18:53

镜无双发表于 2010-2-5 12:32

登录/注册后可看大图

齿轮副大齿轮模数20，齿数208，变位系数0，小齿轮齿数34，变位系数为0.2，中心距为2424，用PRO/E做仿真时出 ...

滚齿时不干涉.你真想干涉的话,只有插齿时,才有可能干涉(看刀的参数)。估计你找这种干法的例子，比中奖都难。

longking2010 · 发表于 2010-12-8 06:37

软件生成的齿轮基本都是有干涉的！这不是因为你计算错误，而是软件在生成齿形时只是近似，不是严格意义的齿形

kenzijb · 发表于 2010-12-8 10:18

没用PRO/E做齿轮的３Ｄ来验证齿轮干涉的啊。
