啮入端与啮出端？

Micro · 发表于 2010-2-4 19:24

您需要登录才可以下载或查看，没有账号？注册

x

我们这里生产变速器，对齿轮零件做断裂分析时候，经常出现载荷偏向齿的啮入端引起断裂的结论，主要是为了表述载荷偏载的方向，请问齿轮的啮入端与啮出端如何辨别？
你们是不是看见齿轮就能一眼知道哪边是啮入端与啮出端？我作为外行，确实不晓得这两个术语是怎么回事？
请教各位战友！

niuershiye · 发表于 2010-2-4 22:41

1〉确定转向；
2〉确定主动（被动）
===========

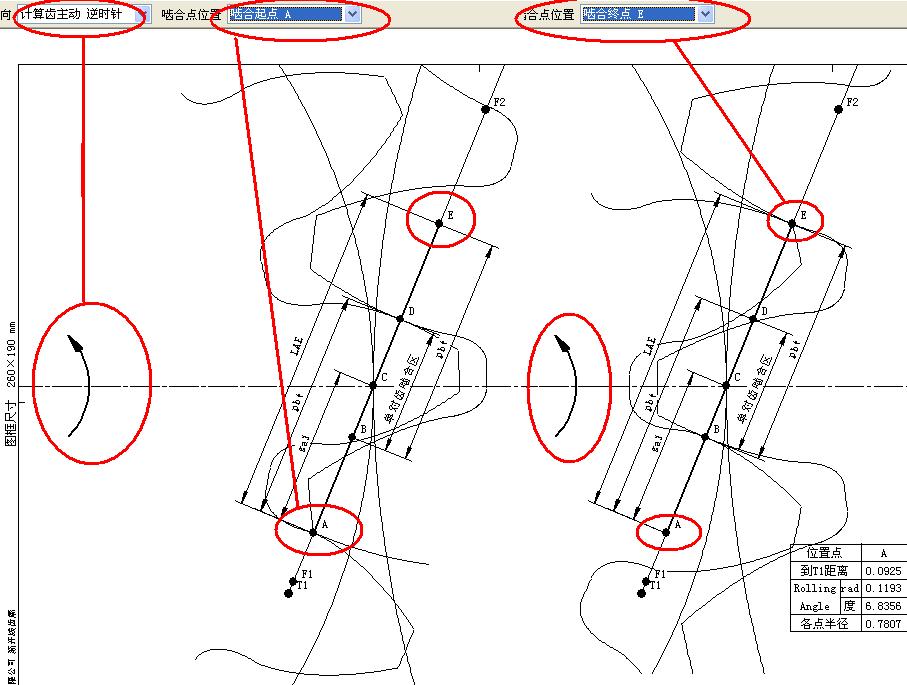

如图所示，
A 点，进啮点，主动轮的齿根与被动轮的齿顶；
E 点，为啮出端，主动轮的齿顶与被动轮的齿根。

jingshi · 发表于 2010-2-5 08:22

谢谢版主的介绍，理解了

zoupingniu · 发表于 2010-2-5 08:26

入啮和脱啮

hesheya · 发表于 2010-2-5 09:24

如果给你一个实物，当然是用过的，能看的出吗

zhangjun · 发表于 2010-2-5 10:31

Micro · 发表于 2010-2-9 19:38

多谢niuershiye版主图文并貌的讲解，不过上面2楼好像是直齿轮传动的图解，而我们这里是斜齿轮传动，希望版主老师再给我讲解一下斜齿轮啮合传动在齿宽两端的方向的啮入啮出端是怎么回事？
因为我们这里的偏载现象主要是指齿轮的啮合偏向于齿宽方向的一侧，往往是啮入端。
