正在编制的镶片齿轮滚刀设计器，请指教

纪永君 · 发表于 2010-2-3 15:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

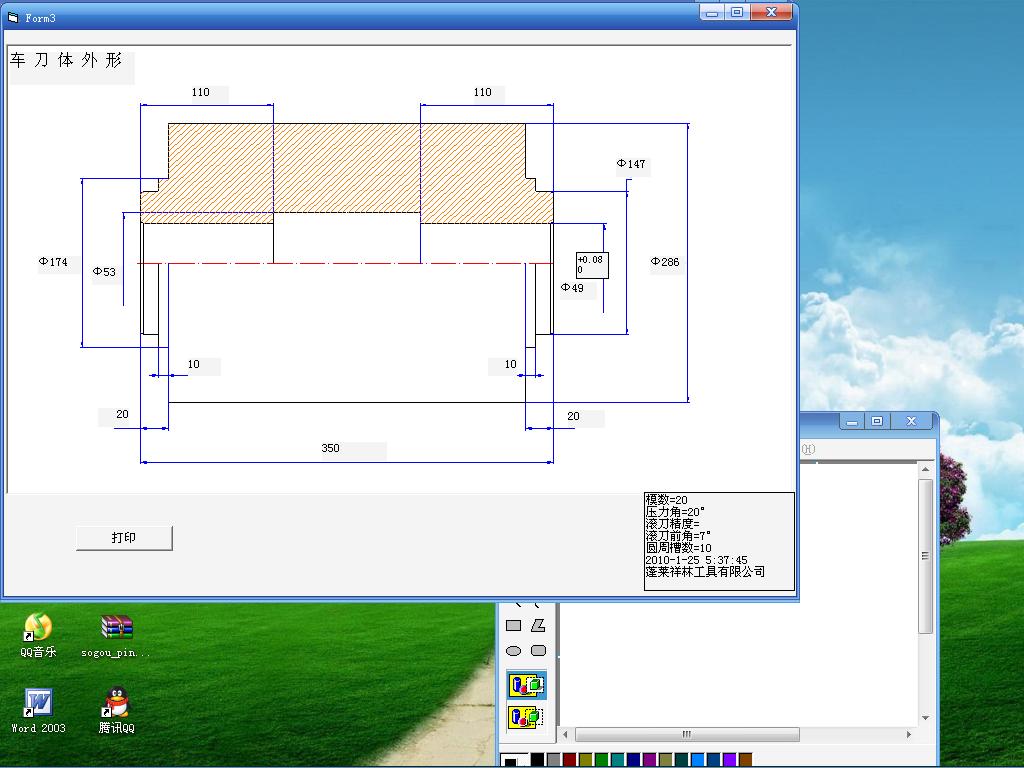

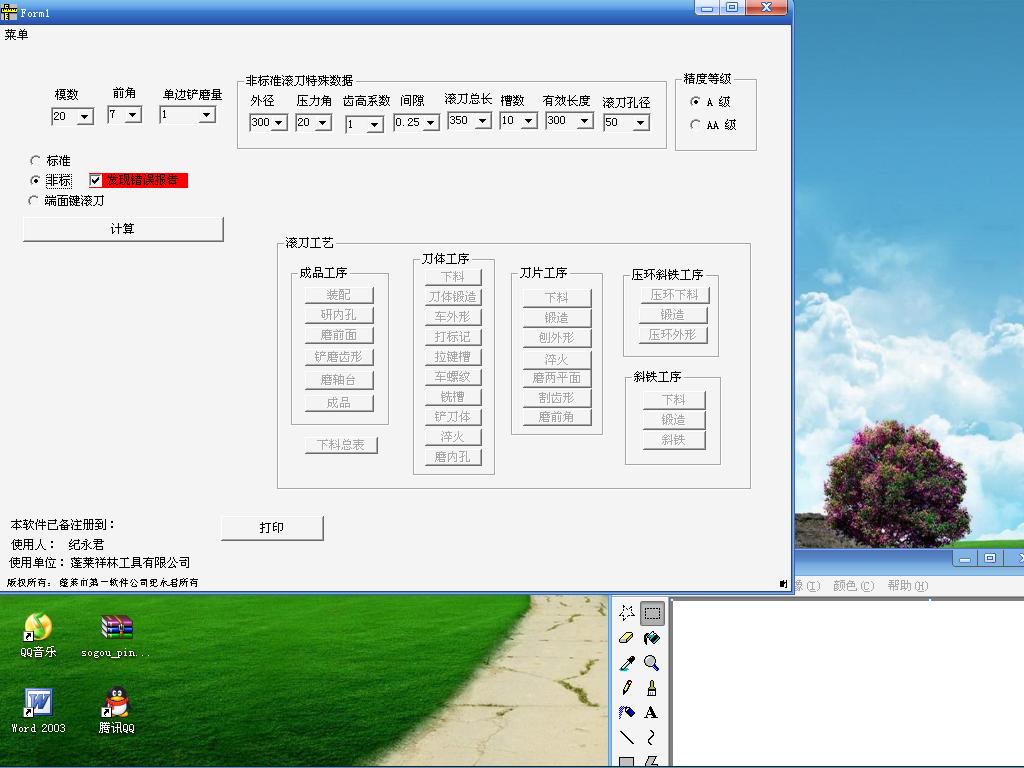

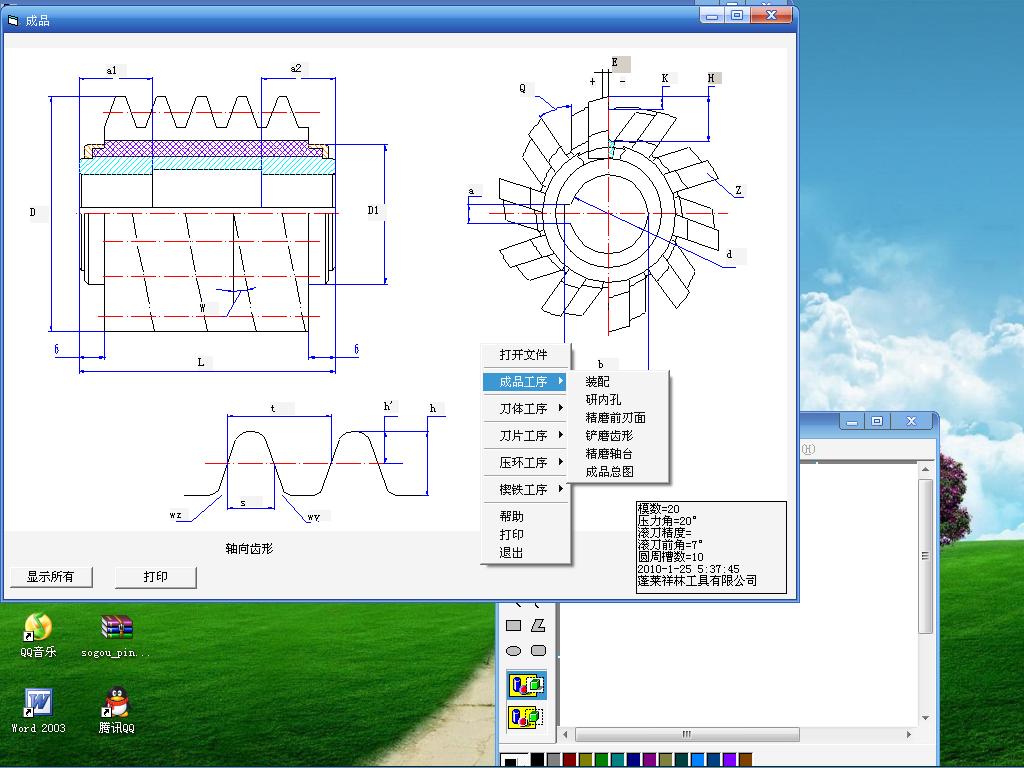

正在编制调试的镶片齿轮滚刀设计器的部分工艺页面，请各位大师指教

狼齿 · 发表于 2010-2-3 16:03

用什么软件？？？

fawcgzmg · 发表于 2010-2-3 18:57

不错，支持

cwh518 · 发表于 2010-2-3 22:35

又是一个人去楼不空

hesheya · 发表于 2010-2-4 10:09

不错的，望早日共享

纪永君 · 发表于 2010-2-4 13:54

请多提意见，和新颖的法
在此感谢

lxz881209 · 发表于 2010-2-6 22:49

不错的，望早日共享

per-shaving · 发表于 2010-5-21 22:44

不错的，望早日共享

per-shaving · 发表于 2010-5-22 00:03

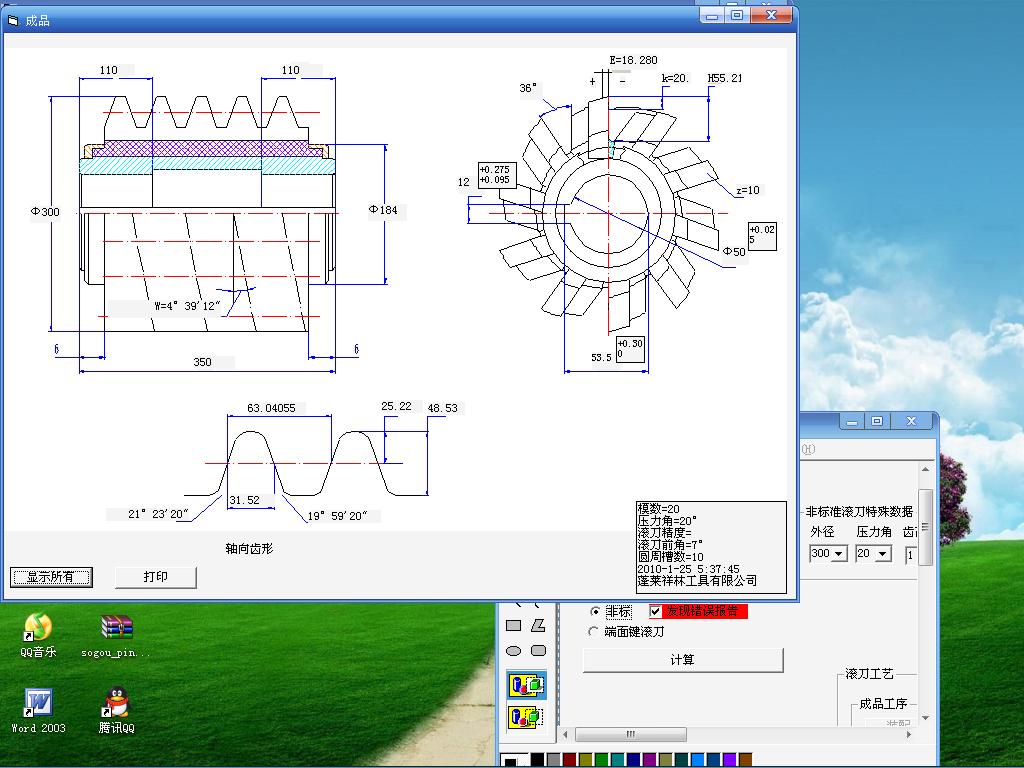

软件界面不错，但有点问题：
滚刀基本图中，给出了“轴向齿形”，此结构的阿氏蜗杆的轴向齿形怎么会左右角度不等呢？
所以你这个齿形不是轴向齿形，而是前刃面齿形。该刀是直沟正前角结构，前刃面齿形方是左右不等。但具体数椐也非图上所示值，望核对其正确性。

xjb500611 · 发表于 2010-5-22 11:01

提一些不成熟的意见：

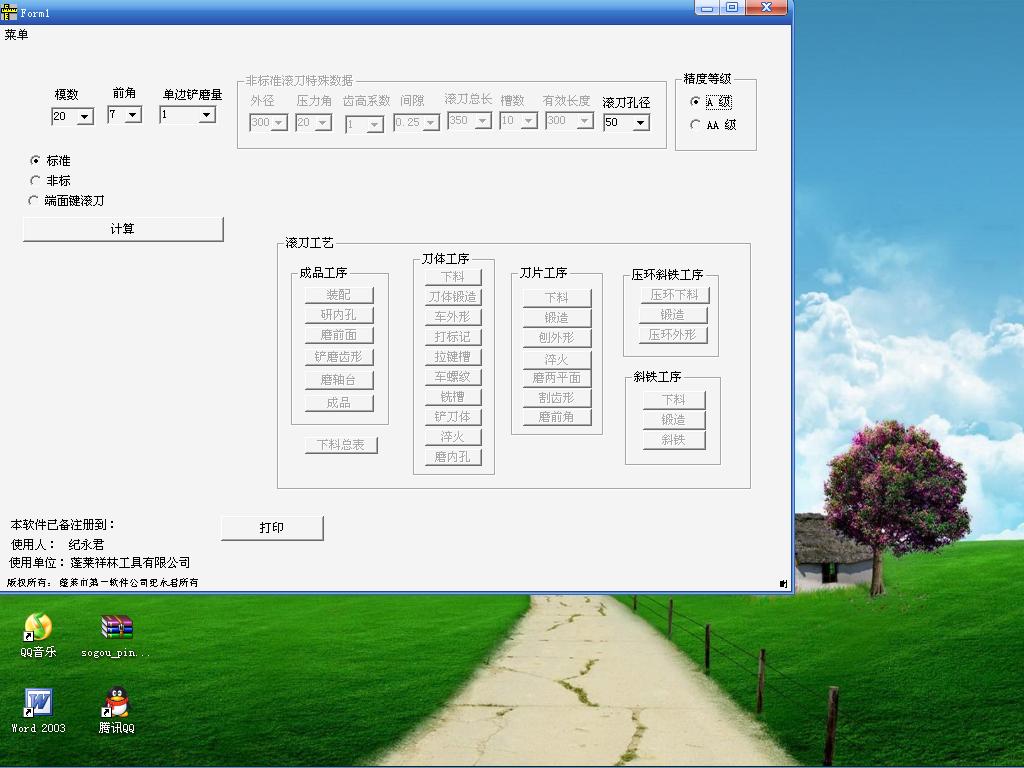

1. 根据国家标准（等效采用ISO标准）GB/T 6083（eqvISO 2490），滚刀分为I、II型两种基本形式。软件中应当反映（当然非标例外），所以“菜单”页面上是否应将“标准”选项按钮增加成“标准 I 型”和“标准 II 型”两个按钮，并增加相应内容。
一般来说，I型滚刀外径尺寸大，适用于AA级精密滚刀，II型滚刀外径尺寸小，适用于普通滚刀或者说粗加工滚刀。

2. 成品滚刀图中，滚刀前角为7°。但是实际的滚刀图样中，滚刀的前角为零。请予以调整。

供参考。
