滚齿加工齿向不稳

jinxueming · 发表于 2013-10-11 19:54

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jinxueming 于 2013-10-11 20:03 编辑

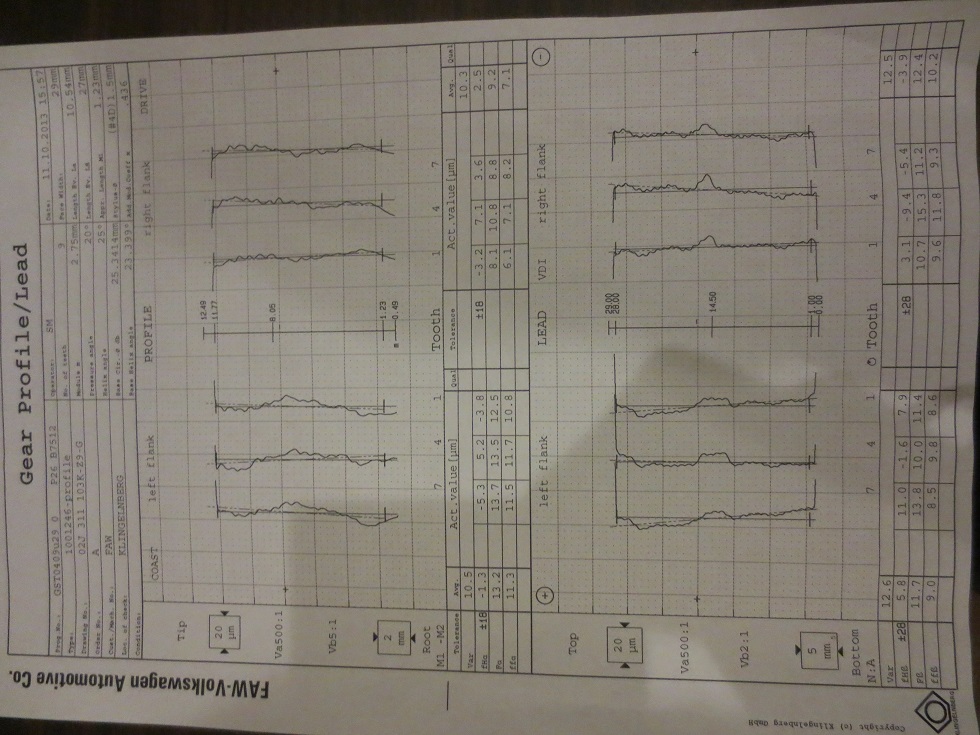

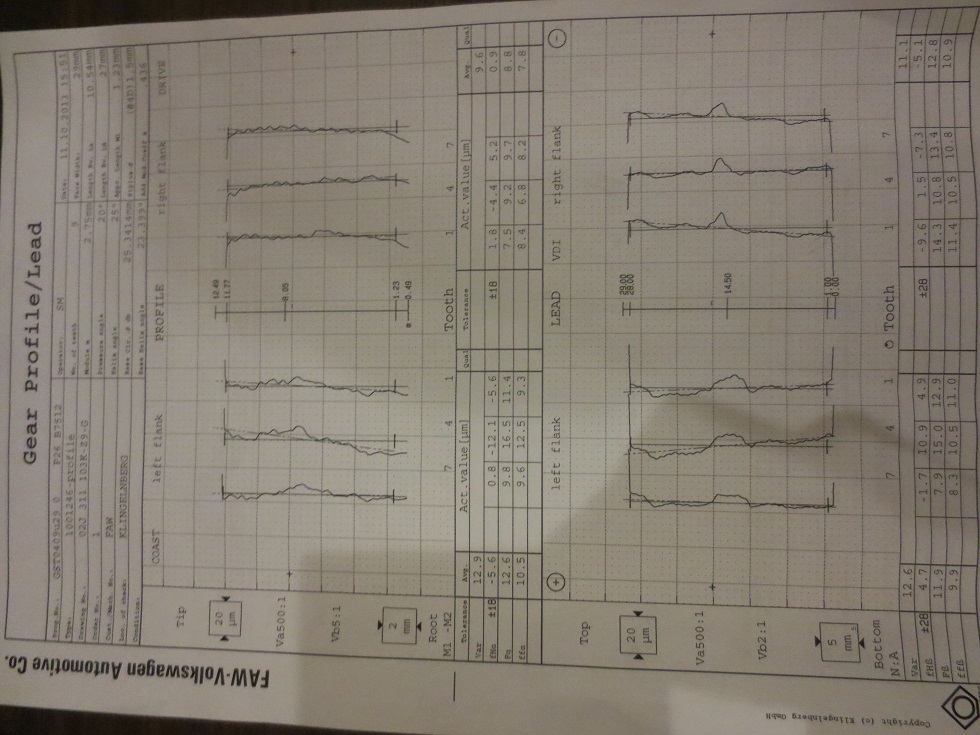

请各位师傅帮忙看看，齿向上中间的凸点是怎么回事，
我的齿向进给率是1mm。

qinyichongqin · 发表于 2013-10-18 22:54

看看有没有毛刺，要不再测一下？

longforgot · 发表于 2013-10-25 12:42

毛刺的可能性不大，左右齿面不可能同时测的，而且测头的两边也不可能同时粘毛刺。不知道是用什么设备加工的？

nedlovell · 发表于 2013-10-25 14:02

请问齿轮外径是否在齿向波动处有台阶，如果有台阶就说明刀具在滚齿时在此处受力有变化，导致齿向异常

nedlovell · 发表于 2013-10-25 14:02

最好把图纸发上来看看

opoop2010 · 发表于 2013-10-26 10:58

你这齿向精度已经很高了，测齿形齿向主要是看那个线的斜率。我之前专门做过这行

lalawo · 发表于 2013-10-26 14:46

大家看图啊，中间一侧是鼓起来的，一边是凹下去的。若是2刀的产品不会出现这种情况，像是一刀加工的。楼主需要说说是不是走的一刀？

ydj123456 · 发表于 2013-11-13 14:19

你这个精度还可以哦。。。

a87722602 · 发表于 2014-5-7 22:54

lalawo 发表于 2013-10-26 14:46

登录/注册后可看大图

大家看图啊，中间一侧是鼓起来的，一边是凹下去的。若是2刀的产品不会出现这种情况，像是一刀加工的。楼主需 ...

你咋看出来的，好像一边不是特别明显的嘛~

变速齿轮 · 发表于 2015-5-24 17:22

应该是滚齿机大立柱有问题，可能在某一小段出现了切向误差
