插齿、滚齿与铣齿的区别讨论

stevencon · 发表于 2010-2-1 21:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

敢问各位先生、女士：
插齿、滚齿与铣齿加工齿轮的区别在哪里？
何时采用插齿？何时采用滚齿？何时采用铣齿？
各自优点：
各自缺点：

杨大侠 · 发表于 2010-2-2 08:11

插齿主要用加工双联齿或者是多联齿，且各档齿轮之间的退刀槽很小，滚齿无法进行的。能够进行滚齿的，最好还是滚齿，在插齿，滚齿，铣齿，加工中滚齿的精度最高。误差最小。
插齿的精度度比铣齿要好，插齿的误差：插齿刀加工的误差，装刀误差，工件定位误差，齿坯车床上加工误差，机床工作台回转误差，以及刀架上蜗轮回转误差，等叠加在一起。且插齿刀加工比较困难，成本比较大。所以一般的齿轮还是以滚齿加工为主，滚齿机的传动链很短，精度高。滚刀相对好加工。
铣齿主要是那些齿轮精度要求不高的，且工厂没有滚齿机的，滚齿机的价格不菲，很小的厂是买不起的。铣齿主要是在铣床上用分度头进行断续分度加工齿轮的，加工的齿轮精度最低。
加工伞齿轮或螺旋伞齿轮的，也是用铣齿，这个是专用的机床。

hucl45 · 发表于 2010-2-2 20:18

铣齿是成型加工，齿轮铣刀是成型刀具。只用于单件加工，主要是维修。
滚齿和插齿都是展成加工，但刀具不同，滚齿刀是齿条型刀具，插齿刀是齿轮型刀具，插齿刀实际上上一个带切削刃的齿轮。
斜齿轮一般用滚齿，而不用插齿。双联齿一般都插齿。
我公司，一般齿外圆直径在100以下的都用插齿。
7级以上精度，需要磨齿的，一般磨前用滚留磨量，而少用插齿，插留磨量。

狼齿 · 发表于 2010-2-2 23:50

本帖最后由狼齿于 2010-2-2 23:55 编辑

插齿机：加工小模数齿轮工作效率高，大模数的加工速度也可以，可以加工双联齿，但是加工斜齿轮我个人感觉不适用，精度不高不能与滚齿机相媲美！
滚齿机：工作效率高，用途广泛可加工圆柱齿轮.斜齿轮.链轮.蜗轮以及直齿圆锥齿轮（需要加装附件工作效率高）。可逆铣法或顺铣法加工齿轮，可以轴向或径向进行加工。精度高，但是不能与磨齿机相媲美！

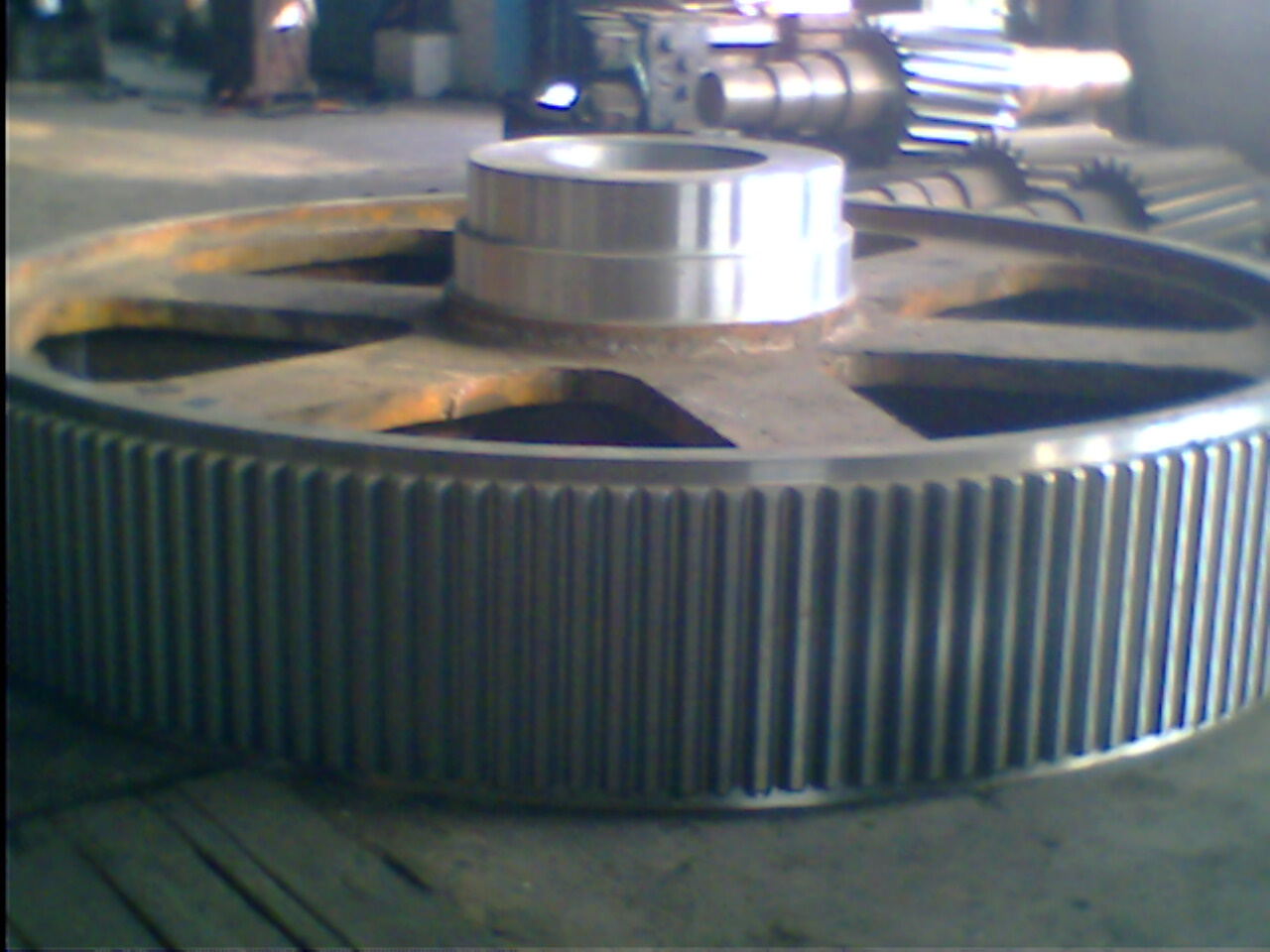

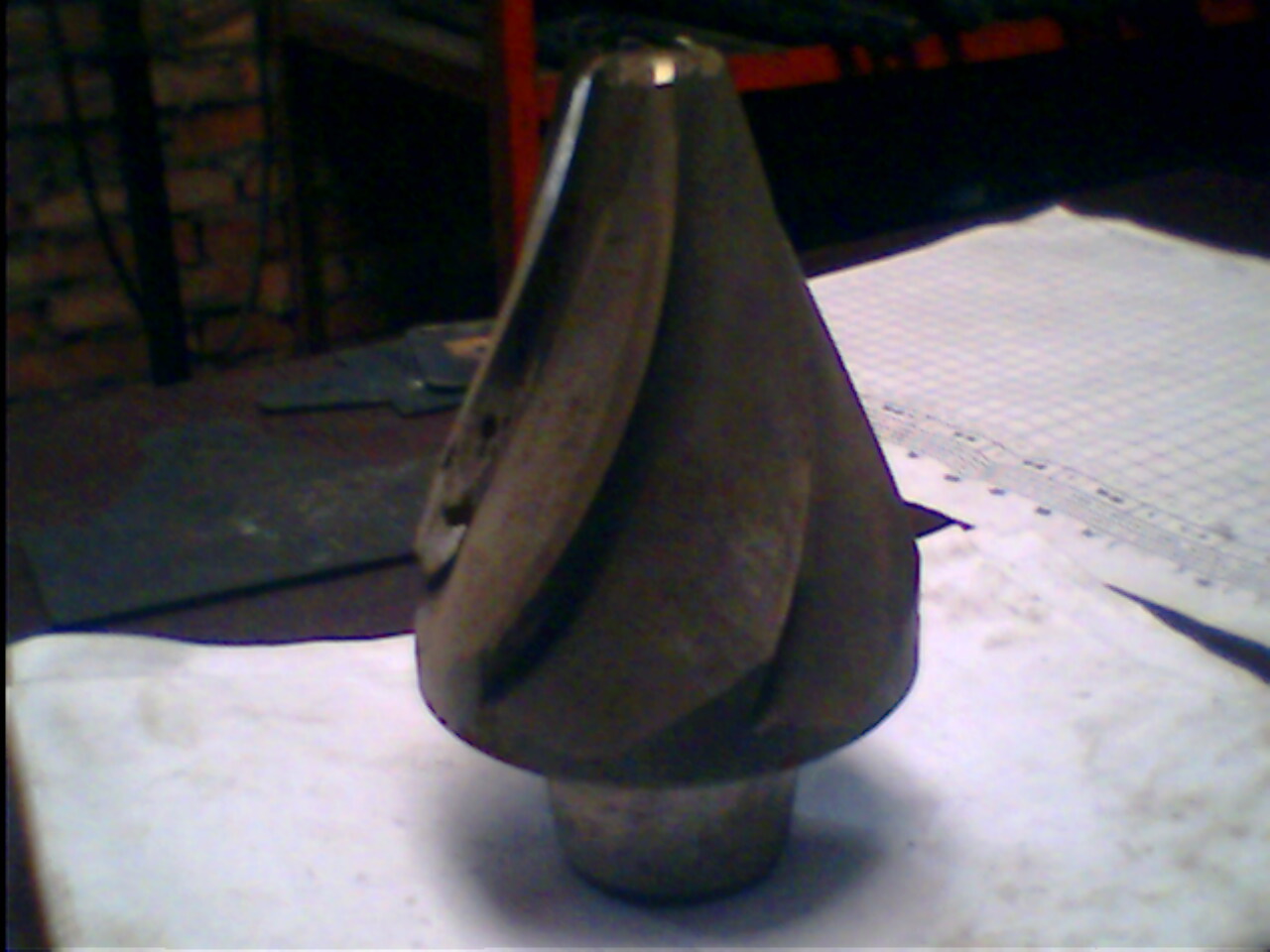

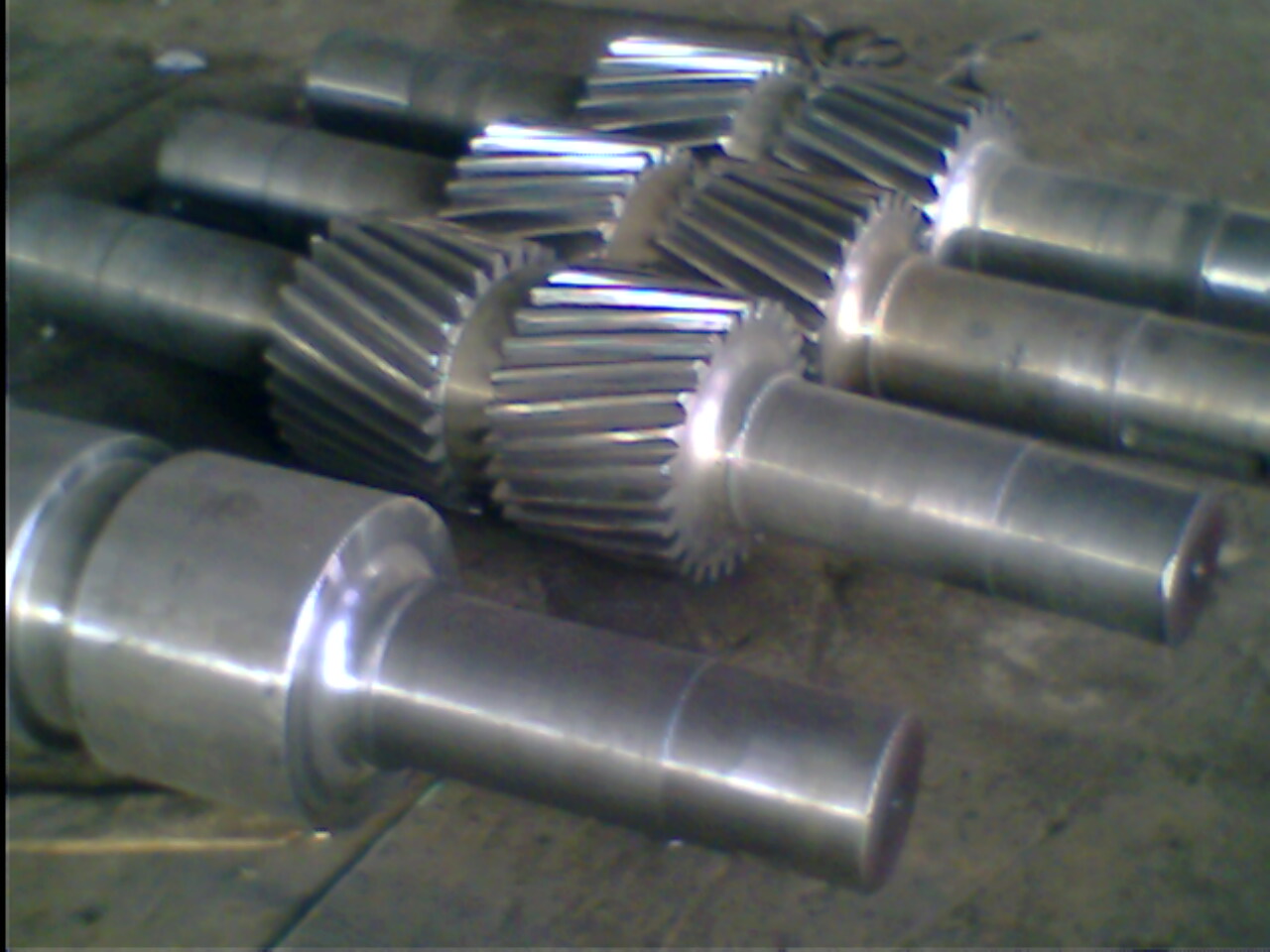

铣齿机：工作效率非常高，是无空刀人字齿轮的首选.齿条（需要加装附件）.内齿圈（需要加装附件）.链轮.直齿圆锥齿轮.螺旋圆锥齿轮.任何非标齿轮或畸形齿轮。精度比先前高很多。
  顺便说一下铣齿机：
本人自我感觉我对铣齿机还是比较了解。现在的铣齿机精度比先前精度高很多！

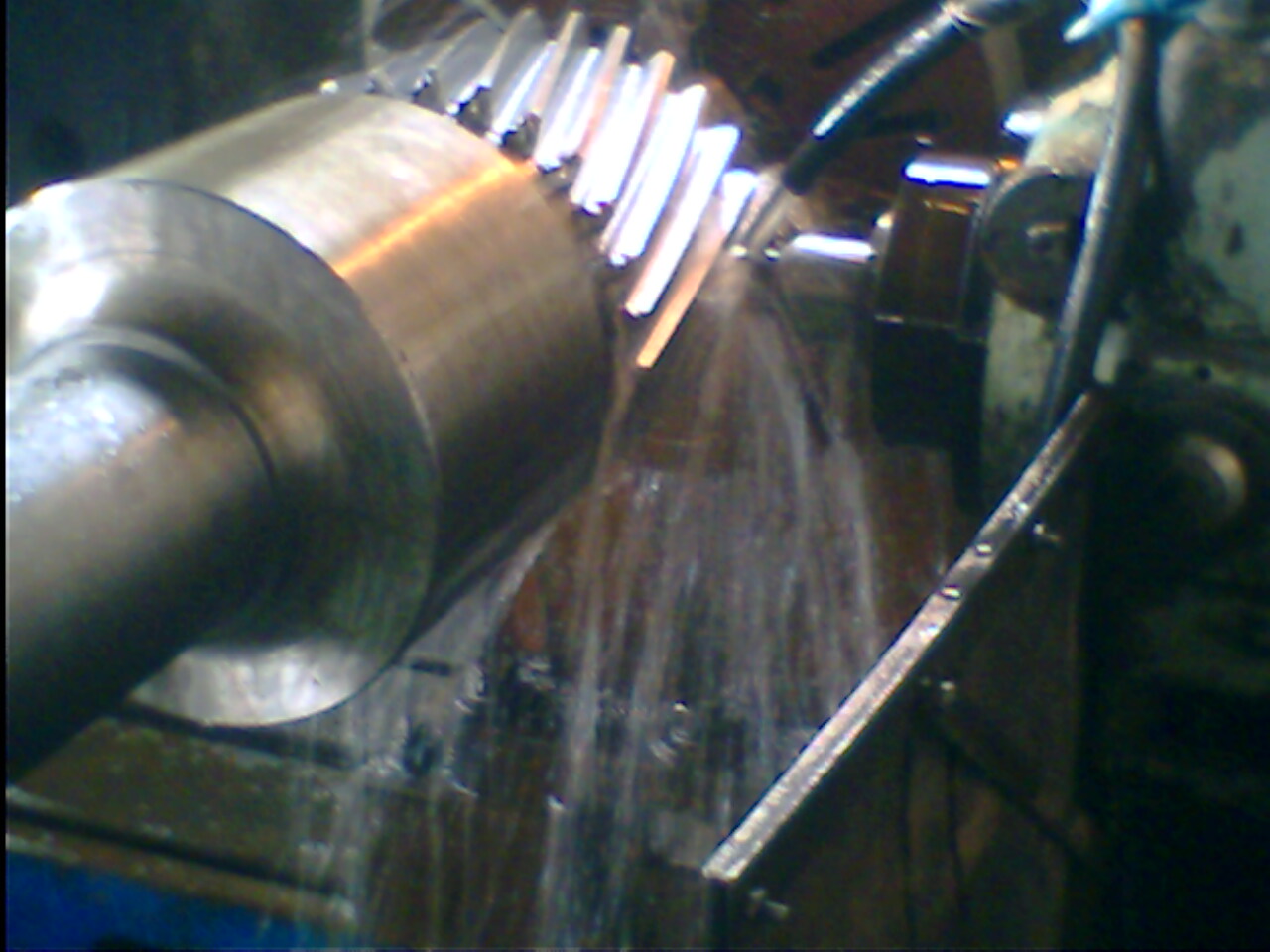

我们公司是自己研制的铣齿机（公司内部用）上安装了高精度光栅度盘（配合差动挂轮可以加工斜齿轮）类似高精密光栅分度头，是一种高精度的圆周角测量仪器,它使用精密光栅度盘作为角位移量的基准器,配合设计的工作台卡紧装置精度可达0.01（但是加工5米以外的外径精度能达到0.1）。
