大齿轮怎么检测

镜无双 · 发表于 2010-1-22 21:02

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

最近遇到一球磨机大齿轮，变位系数相当大，分度圆都到齿根圆里面了。公法线长度、固定弦齿厚、分度弦齿厚都测不到。我参考了一个大齿轮的零件图，它上面标的都是任意弦齿厚，有八个值，其弦齿厚呈4.87的的等差数列递增，我查了齿轮手册及齿轮相关资料，都没查到如何标这些弦齿厚，不知道是不是任意定的。也没查到如何检测这种大变位齿轮的方法，还望江湖上诸位大虾帮小弟解决下这个问题

fzh325400 · 发表于 2010-1-31 18:00

用3坐标检测仪器可能有点误差忘了什么型号了

纪永君 · 发表于 2010-1-31 20:38

这种齿轮的精度不是太高，是可以使用相应的齿高的相应的弦齿厚来测量齿轮的相应的渐开线齿廓的。
如果有可能，可以使用样板来检测渐开线齿廓，使用周节仪测量齿轮的周节。使用原始分度法检测齿轮的等分误差。

狼齿 · 发表于 2010-1-31 21:40

本帖最后由狼齿于 2010-1-31 21:43 编辑

对于你这种齿轮测量来讲我感觉设计者应该考虑到测量问题，并且拟定一个测量值供操作者在加工齿轮时保证公差尺寸！注：个人想法！！！
用棒量公法线应该可以吧！我们常年加工大型齿轮用的是连齿样板来测量齿距，用固定弦卡尺测量齿厚！

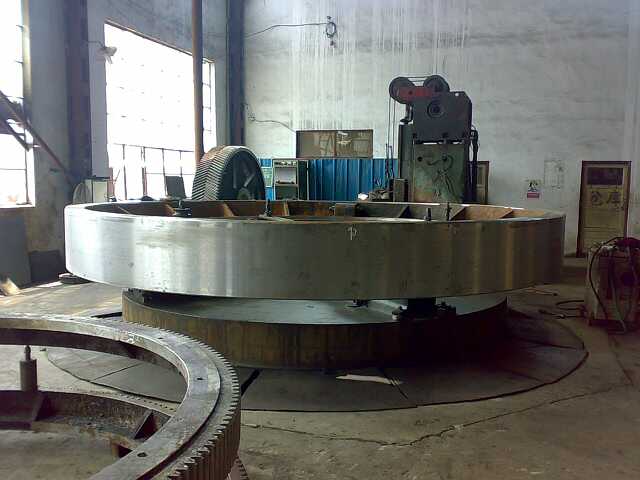

6.2米齿圈

zoupingniu · 发表于 2010-2-3 14:41

用卡尺卡公法线，用尺厚尺可以综合判定齿。

镜无双 · 发表于 2010-2-5 12:27

回复 5# zoupingniu
变位系数太大，公法线测不到
