求助：齿轮检验问题？

linliangchang · 发表于 2010-1-21 10:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 linliangchang 于 2010-1-21 10:14 编辑

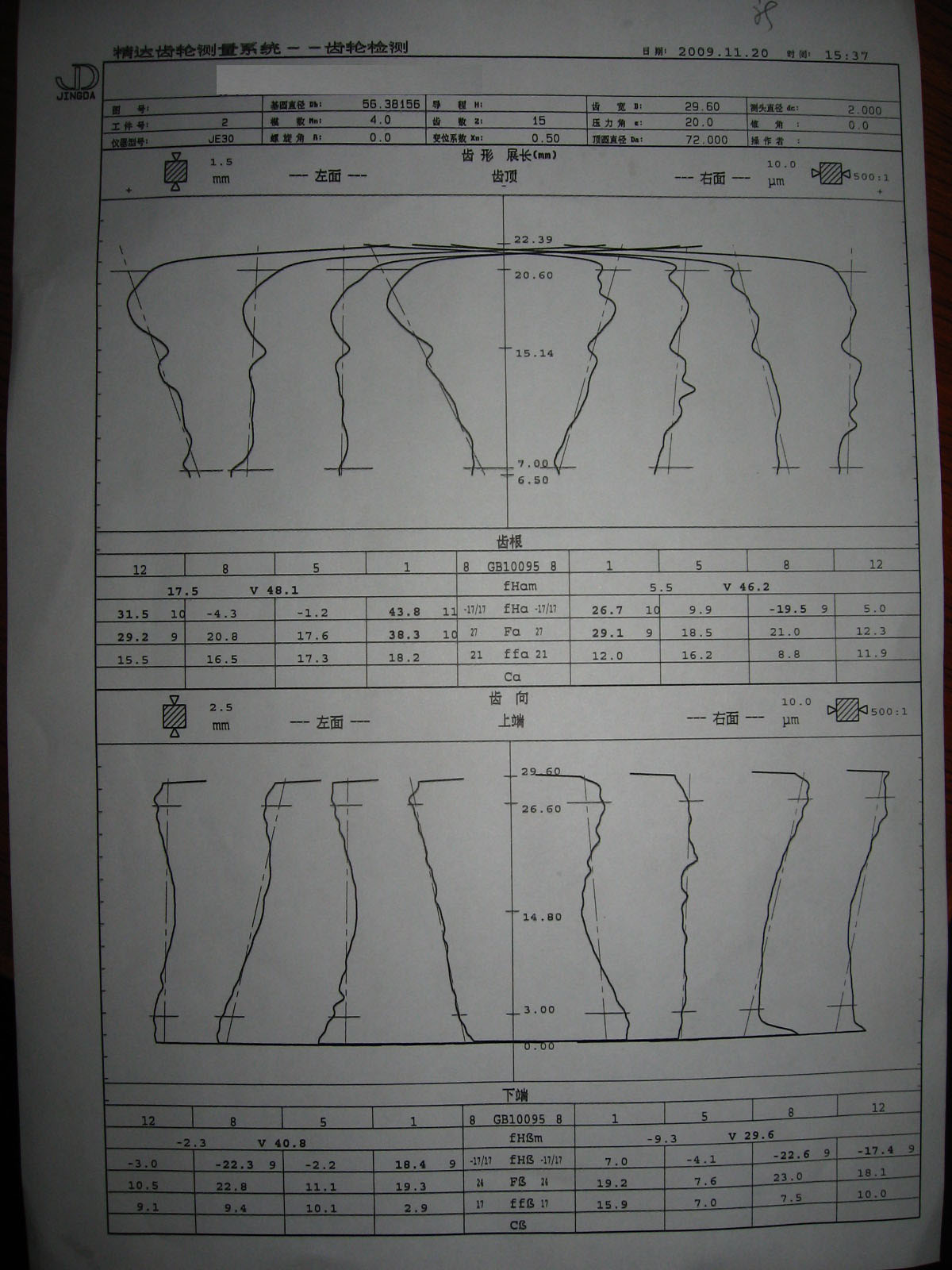

工厂提供了齿轮的检验报告，问这份检验报告能说明这个齿轮符合图纸要求吗？特别是图纸上note第8和第9点要求

lihuiyao · 发表于 2010-1-21 10:27

齿轮图纸打不开

linliangchang · 发表于 2010-1-21 11:38

可以打开啊？

yuchunjin · 发表于 2010-1-21 12:43

肯定不行啦！
图纸要求齿轮精度为DIN7级，也是是相当于中国的7~8级，但检测的结果却超出了8级的精度，你可以仔细看一下，齿形检测报告中间的数据是要达到的8级的数值，实际检测的数值若大于该数值则说明精度超差，会影响装配后的噪喑。

mrmrw · 发表于 2010-1-21 14:12

图纸要求的精度有两项：①齿形齿向精度：DIN 867 标准 7级；②双啮精度：Fi“ =0.036③公法线变动量 19.91±0.05。
你的这份检测报告有点问题：①采用的标准时GB 10095-88标准的，不是DIN标准，应该采用规定的精度标准检测；②你的检测报告仅检测了4个齿，这是88标准给出的，推荐检测4个齿，实际上最好是每个齿都要检测。
③你的报告时齿轮检测中心给出的，哈精达的产品，应该还有一页是检测齿距和径跳的。图纸中还要求检测双啮的精度，应该采用双啮仪检测；④公法线变动公差可以采用公法线卡尺测量即可。
***************
综上所述，你的这份报告仅具参考价值，不能评判你的产品是否符合设计的要求。

linliangchang · 发表于 2010-1-21 15:14

谢谢，各位的解释，小弟刚入行，看来还要多多学习。

Eaton · 发表于 2010-1-21 19:27

这个齿轮报告一看就不合格

ythfy · 发表于 2010-1-21 22:23

500:1的比例，齿形齿向从图形上看都不对，检测数据加粗部分不合格，个人意见该齿轮不符合图纸要求。

hesheya · 发表于 2010-1-26 09:15

跟大家一样的看法

cqddktgs · 发表于 2010-1-27 21:31

从倘报告看，齿形压力角不对，齿向压力角也不对，是不是装夹不正引起的。
