关于齿轮量棒的外径大小到底是多大的比较理想？？

weihai1028 · 发表于 2010-1-17 22:22

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

关于齿轮量棒（球）的外径大小到底是多大的比较理想？？看了好多资料都不一样的有的是模数（Mn） D=1.732Mn 、 1.65Mn 、 1.75Mn 、1.7Mn 都不一样大家觉得那个对测量比较符合要求？？

NGCQE · 发表于 2010-1-17 23:04

这个可以计算的

poxiangzi · 发表于 2010-1-18 07:53

本帖最后由 poxiangzi 于 2010-1-18 08:00 编辑

量棒（球）直径对测量不会造成太大的影响，所以楼主列出的公式应该都是可以使用的，只要两个要素：

1）量棒（球）直径应该能够露出齿顶圆、或齿根圆合适的距离，用公式计算应该都可以满足这个要求；

2）量棒（球）直径应该尽量按照标准（量球可以买到标准件）选择，便于购买、加工，量棒（球）的精度才有保证；

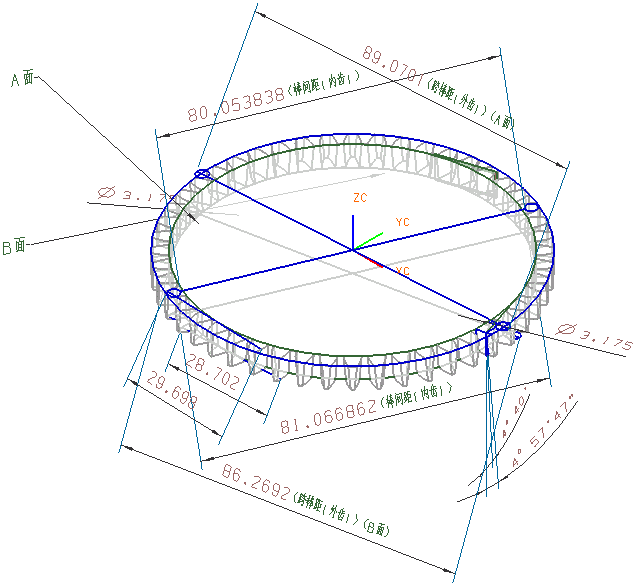

除此之外，不知道对量棒（球）的直径选择还有什么特殊的要求，也没有听说过球径的选择会对测量产生多大的影响，而且个人觉得球径的选择完全不必拘泥于公式。用作图法也可以选择。

hss218 · 发表于 2010-1-18 10:54

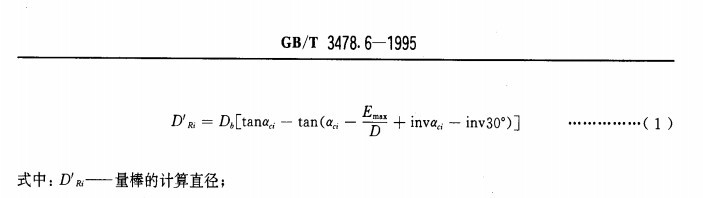

量棒与花键接触点在齿高中部附近。详见，GB/T 3478.6-1995.JIS花键有自己的标准，内花d=2*m 削扁1.68*m ,外花d=1.8*m.

hesheya · 发表于 2010-1-18 13:28

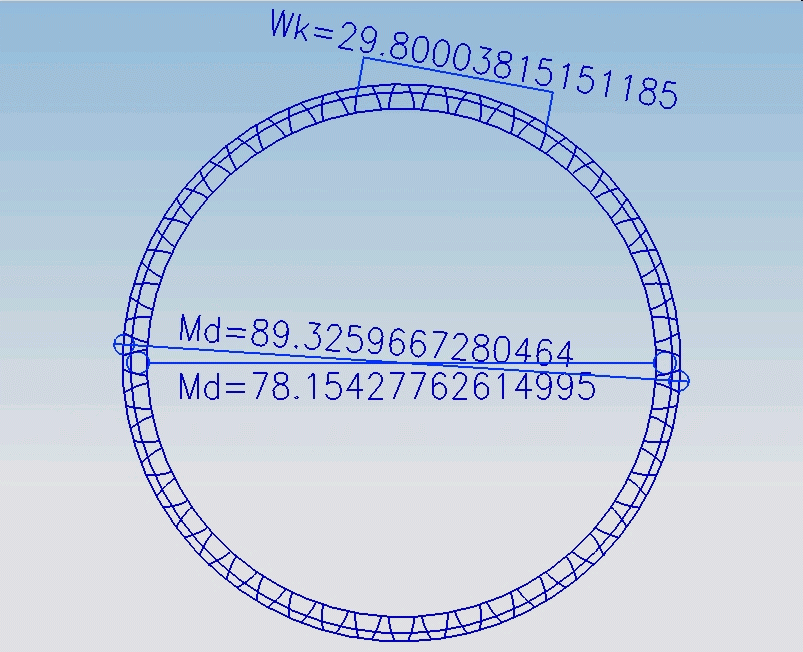

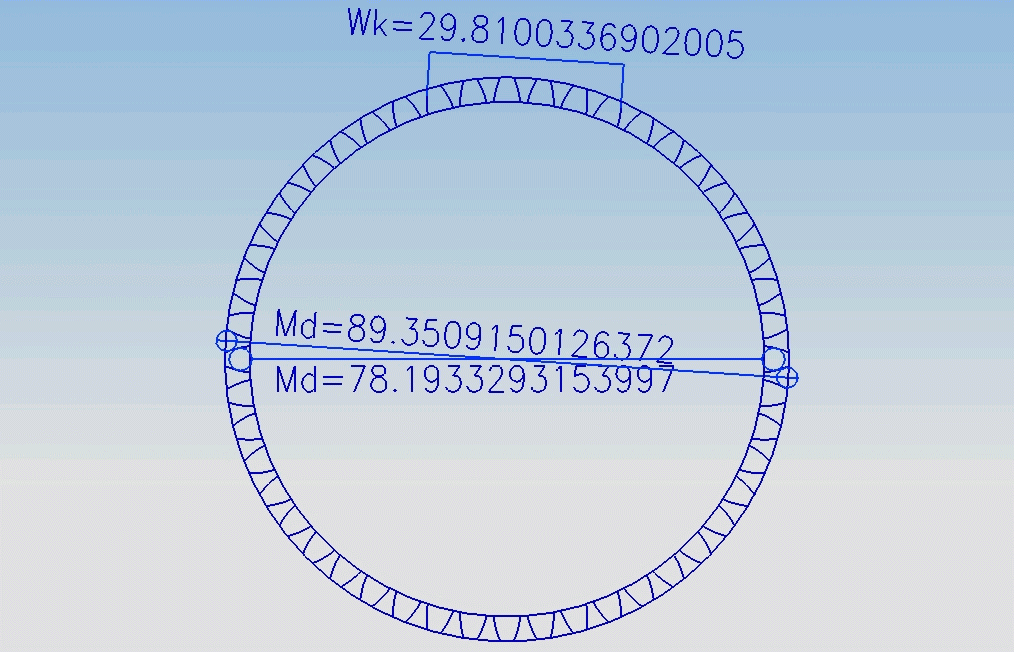

你可以三维作图的，一看便知

lijlliijj · 发表于 2010-1-18 14:50

要求量棒中心圆上的压力角≈分度园压力角。
