齿轮出现干涉，向各位大虾求助，急！！！

镜无双 · 发表于 2010-1-16 21:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

一个齿轮副，模数为22，齿数分别为184、30，大齿轮变位系数为2.8，小齿轮变位系数0.71，用PRO/E画出来并进行仿真时，出现了干涉，不晓得问题出现在哪里。。
还望各位帮忙分析一下。谢谢了！！

weihai1028 · 发表于 2010-1-16 21:32

在proe里面齿轮是怎么样画的说说你的方法？？

镜无双 · 发表于 2010-1-16 22:23

有可能是我仿真错了，哪位大哥能不能帮帮忙，分析一下这对齿轮会不会干涉。。。
（小弟之前只知道的就只有内齿轮啮合才会出现干涉吧）

镜无双 · 发表于 2010-1-16 22:51

回复 2# weihai1028

大齿轮我是直接画出齿廓，中间镜像渐开线用的基准面旋转的角度为(90/z)+(360*x*tan(20))/(z*pi))，小齿轮我是切的齿槽，镜像渐开线用的基准面旋转的角度为(90/z)-(360*x*tan(20))/(z*pi))，这个应该没错吧。。。。
按道理说模数相同压力角相同的齿轮就能啮合啊

qnf · 发表于 2010-1-17 20:26

初步算了一下,感觉大齿轮有点问题,干涉!

weihai1028 · 发表于 2010-1-17 20:51

参数能再给具体些不？？我或许能帮你算算

woodee · 发表于 2010-1-18 01:59

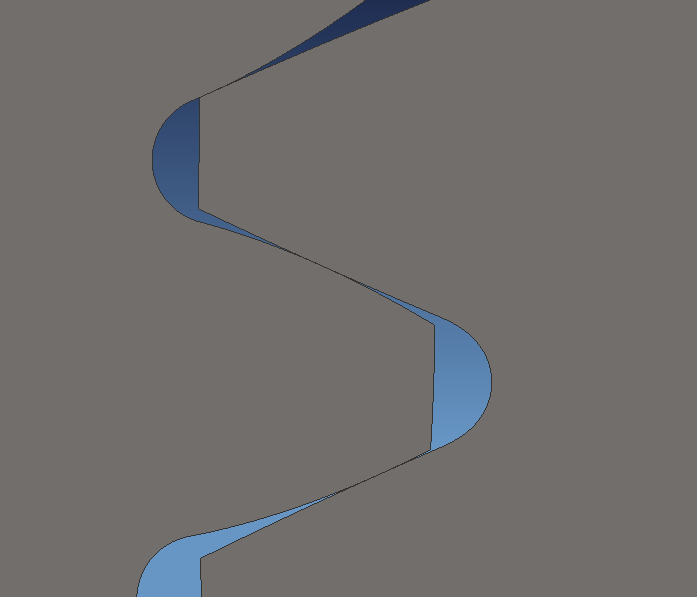

不干涉：

镜无双 · 发表于 2010-1-18 14:25

回复 7# woodee

我画两齿轮时那用来镜像的基准面旋转角度正不正确？这个角度是我自己算出来的。PRO/E水平还是菜鸟级别，不晓得画了齿轮后怎么样来检验画得正确与否，大哥能否教我一些方法，如在PRO/E里测量齿轮的公法线长度，或固定弦齿厚之类的

luomo226 · 发表于 2010-1-18 21:04

这个东西不懂啦

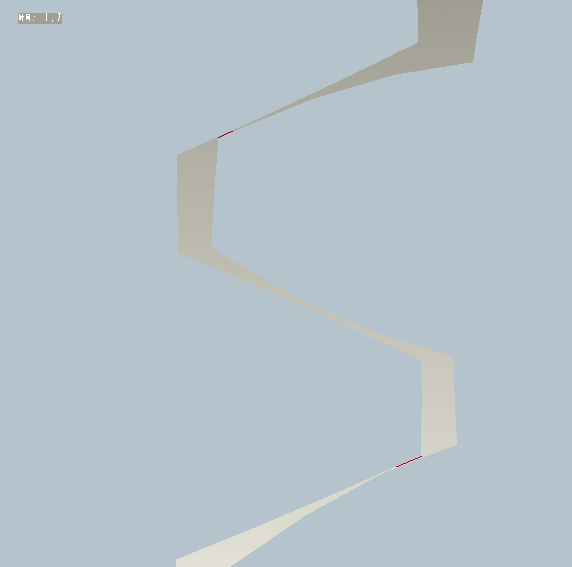

veecan99 · 发表于 2010-1-20 09:14

不干涉的，
