请教 关于D5480

cmjud

我这儿现有个联轴器齿套，内外齿的，德国进口，现在可以确定内齿为D5480，而外齿测量数据不全，只有Z=68，da≈349，按D5480粗算为M=5，但查找英文版D5480标准，M=5最多为62齿，请教各位，是我判断错了，不是D5480，还是我的那本D5480标准不完整？我另外查了下D5482，不得其所... ...

xjb500611

DIN 5480-2:2006标准或者DIN 5480-10:1991标准的确如楼主所说，最大齿数为62，你的资料没有问题。
DIN 5482:1973标准，其模数最大为2.25，外花键的最大齿顶圆直径为100。不符合你的要求。

我想，楼主是不是将花键有关参数资料提供得详细一些，以便分析。

供参考！

lauzigy

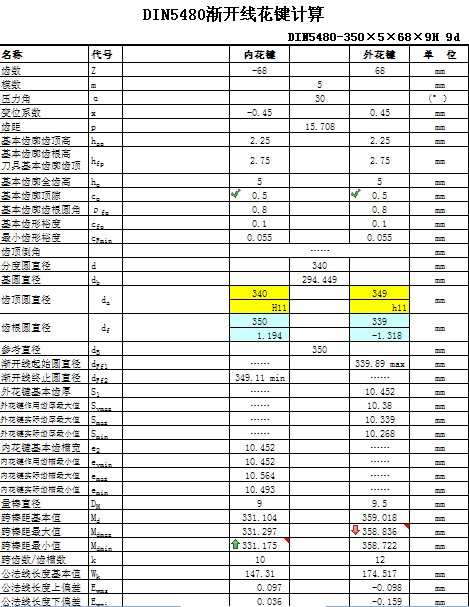

给你个计算的结果，希望有所帮助。

cmjud

多谢两位!
上述花键的参数也是由用户提供的，的确很不详细，甚至不太准确，就这样搞这个花键套是很不严谨的，只好想想办法获取更多准确信息了。
