求助如何根据实物计算齿轮参数有例子

jhkd1984 · 发表于 2010-1-8 19:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

以下为实际测量值
太阳轮Z=8
Da=5.26 df=测不到
k=2
Wk=2.35
两个行星轮 Z=12
DA=6.8
DF=测不到 k=2 wk=2.32
内齿圈 Z=32
da=15.68
k=测不到

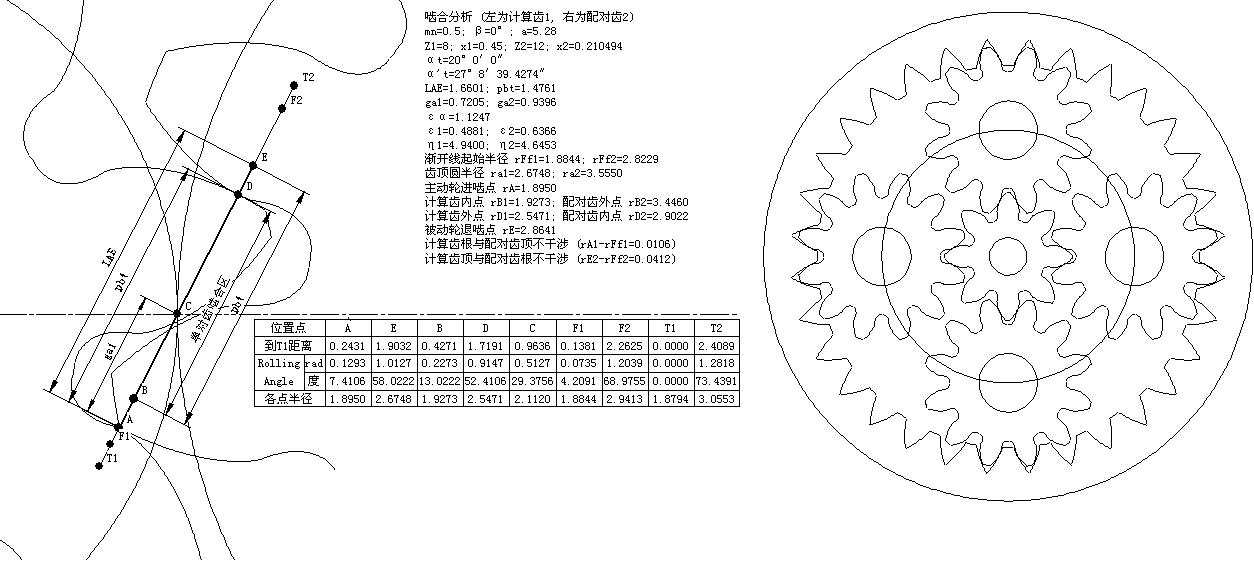

模数我是按照DA=（z+2）乘以模数得出来模数  然后实测公法线再用CAXA齿形模拟选用适当变位系数得到齿顶圆与实测相同然后根据公式得出公法线与实物实测公法线相同  来确定参数
这样做可以么
师兄们帮我计算下好么

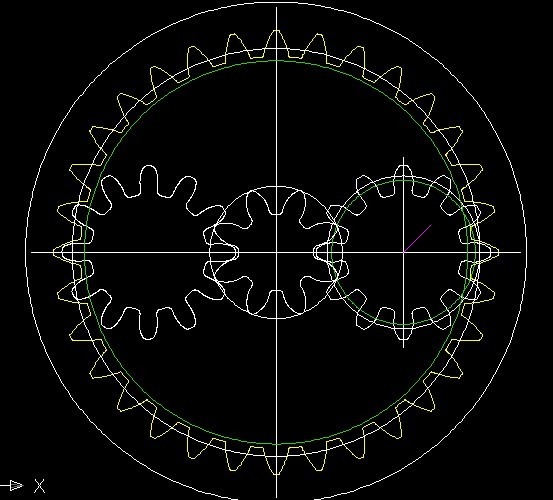

我按照实测算模数  但是推到出来的结果画出齿形就是根切
齿轮很小不知道负变位有没有影响
大家帮忙下  如果缺少什么资料大家告诉我下我在传上来

wnh · 发表于 2010-1-8 20:42

要根据轮系的中心距确定各齿轮的变为系数。应该都是变位的。

niuershiye · 发表于 2010-1-8 21:13

本帖最后由 niuershiye 于 2010-1-9 10:21 编辑

这样处理，叫无害根切！

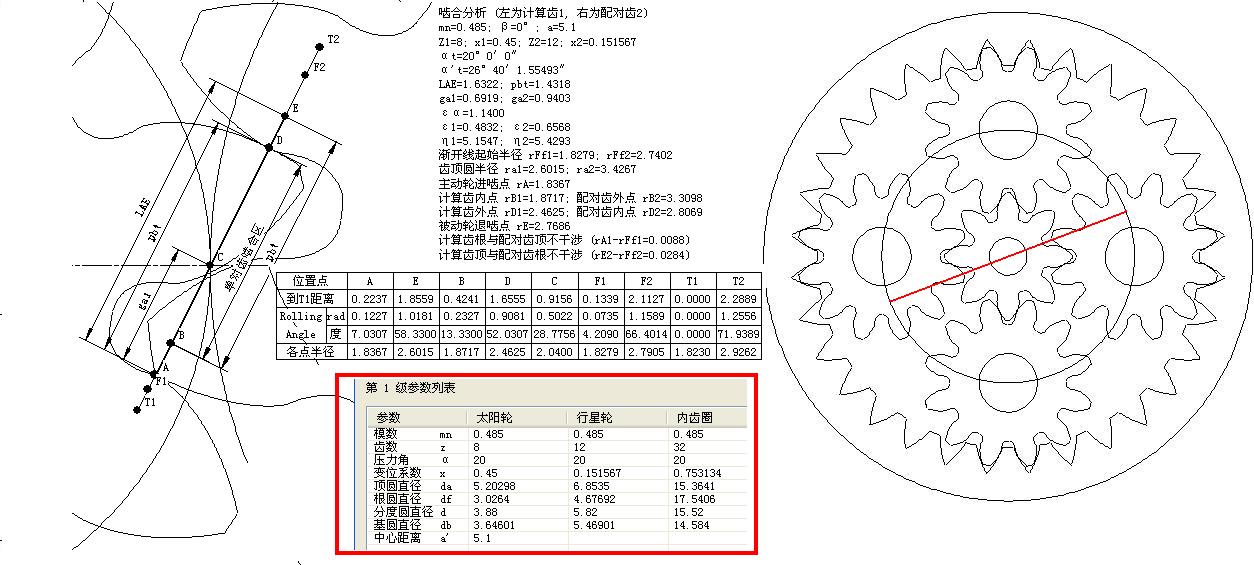

中心距按照 a=5.1 啮合性能不错。

需要更详细数据时，给我发到 niuershiye@126.com 邮箱。

jhkd1984 · 发表于 2010-1-9 10:46

资料一传过去会不会有这个可能就是模数取标准值后齿外径下公差标注大点
公法线下公差大点这样出来的尺寸跟样品实物一样会不会这样啊
