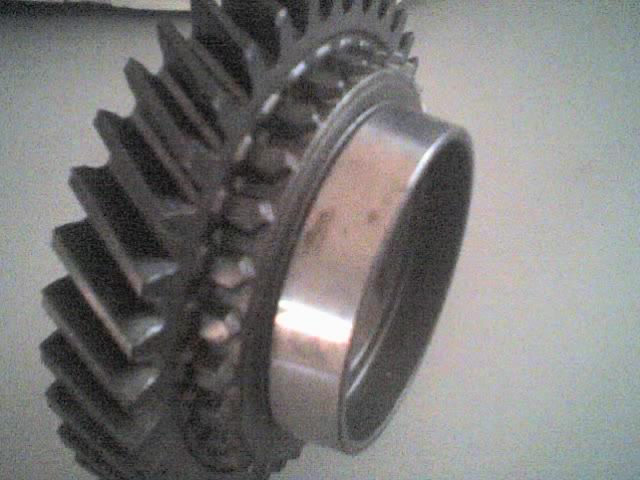

请教高手，加工工艺流程如何保证精锻结合齿成品齿圈跳动0.10以内？

yuyq · 发表于 2010-1-8 17:37

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

poxiangzi · 发表于 2010-1-9 13:58

本帖最后由 poxiangzi 于 2010-1-9 13:59 编辑

1）不是“结合齿”、是“接合齿”，字写错了，查一查教科书吧！

2）接合齿部分的齿圈跳动是指的外花键部分的齿圈跳动，不是指斜齿轮的齿圈跳动，应明确指出，大家不一定清楚；

3）是以什么为基准检查齿圈跳动呢？以内孔？外花键大径？

4）既然采用精锻工艺，那接合齿部分电极的精度是多少？电极的齿圈跳动是多少？模具的齿圈跳动又是多少？

先提几个问题请楼主作答，稍后讨论。

wnh · 发表于 2010-1-9 15:51

言之有理，哈哈。

yuyq · 发表于 2010-1-9 22:37

是以内孔检查接合齿齿圈跳动.接合齿精锻成型,以接合齿外圆为基准保证接合齿跳动0.06以内.该产品在汽车变速器中十分常见.

yuyq · 发表于 2010-1-29 16:01

急盼各位高手指教！

lihuiyao · 发表于 2010-1-29 18:19

LZ 你这个产品我MS做过,是不是某汽车变速箱主动齿轮

yuyq · 发表于 2010-2-24 17:15

是汽车变速器齿轮，结合齿成品齿圈跳动0.10以内难控制啊！

wzx · 发表于 2010-2-25 09:31

内孔是后加工的，精锻只要保证接合齿的圆度和变动量就行了，跳动要靠后面机加工保证。

xuefengtang · 发表于 2010-3-3 14:48

LZ是飞船还是太平洋的？

hesheya · 发表于 2010-3-4 11:18

2楼说的很有道理的，我补充一下，你的接合齿是以什么方式定位夹紧来精锻的，基准是什么？
