这些参数值的计算公式是什么呀

weihai1028

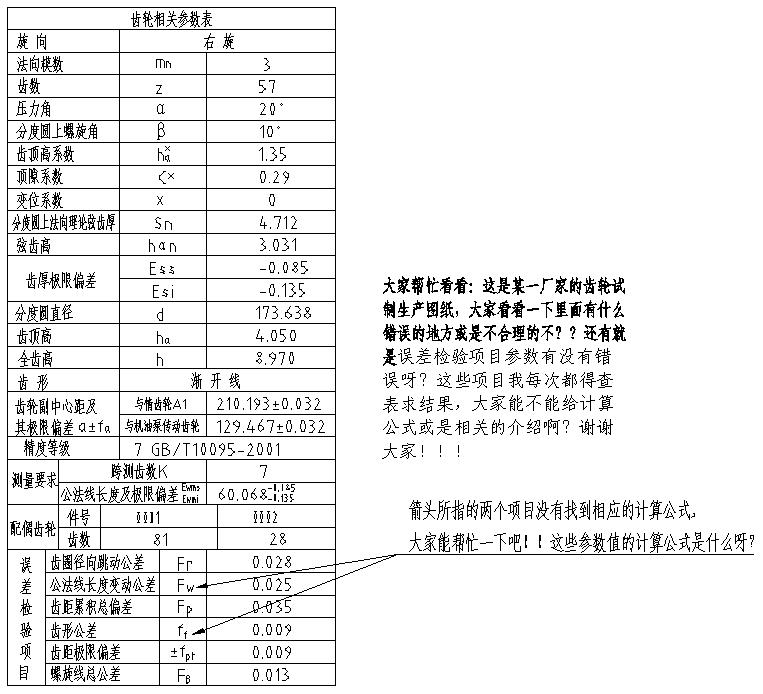

大家帮忙看看：这是某一厂家的齿轮试制生产图纸，大家看看一下里面有什么错误的地方或是不合理的不？？还有就是误差检验项目参数有没有错误呀？这些项目我每次都得查表求结果，大家能不能给计算公式或是相关的介绍啊？谢谢大家！！！
箭头所指的两个项目没有找到相应的计算公式，
大家能帮忙一下吧！！这些参数值的计算公式是什么呀？

wnh

这是一个非标齿轮，具体计算应该没有错误，检验项目查国家标准。

hesheya

呵呵，这些图纸我估计也是由软件生成的，你可以看看手册，能查到的

niuershiye

这张图纸不标准 ！

7 GB/T10095-2001 中就没有 Fw  ff  这两项定义 。

GB/T10095-88 中有 ，该标准已经作废 。

poxiangzi

还是老版眼光独到，一下就看出来了，呵呵。

NGCQE

巧了，不久前我才整理过相关的公式，现发上，供大家学习。

mrmrw

仔细看了一下这张图纸，存在很多不统一的地方；
（1）精度等级采用的是：7 GB/T 10095-2001，这个国标现在已经更新到2008版了，2001版的在术语上犯了不少错误；
  对于这个标准等同于ISO 1328九十年代系列标准，每个项目的计算公式都有相关的计算公式和圆整方法，还可以查表。
（2）公差项目检测与精度标准不统一。表中的误差项目实际上采用的88标准，这个标准已经作废了。在这个标准中，误差项目的计算公式和查表的数据不一致，导致很多人都是用表中的数据作为正确的数据。
（3）齿厚偏差的代号是采用88标准中的写法。
**************

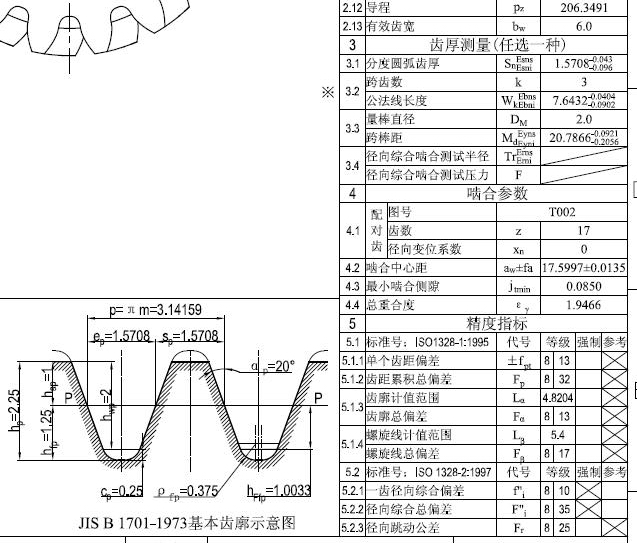

给个我们自己用的设计参数表看看吧

lauzigy

楼主都说了这是一个齿轮生产图纸，请注意“生产”二字。
在新的标准里的确没有了FW和Fr这两个东西，从设计上来说这个图是个非标的。但是，从实际生产来说却是实用的。虽然FW和Fr与单个基圆齿距没有直接关系，但有一定的间接关系。这个2个数值可以快速的概念地反映齿轮精度状态，也是在生产过程中经常这样控制的。
可否想象一下每个零件都需用齿轮测量仪或测量中心检测，是什么状况？
所以，从生产加工来说这个图表没什么太大的问题。从设计来说的话，就需作下标准化工作。

hucl45

是的，工厂齿轮车间现场检查离不开公法线变动（FW），公法线变动大了，就要检查原因了。
另外齿形公差ff，虽是88年的老标准，但仍在广泛应用，因为新标准中的齿廓总偏差应用起来比较困难，不带计算机的老一代测量仪器很难分出形状偏差和位置偏差。

weihai1028

"对于这个标准等同于ISO 1328九十年代系列标准，每个项目的计算公式都有相关的计算公式和圆整方法，还可以查表"

敢问8楼 这些项目相关的计算公式能否提供一下？  一直没有找到这方面的资料哦  或是大家谁有的话 帮忙一下啊
