齿形齿向问题

l1ch2 · 发表于 2009-12-19 09:33

您需要登录才可以下载或查看，没有账号？注册

x

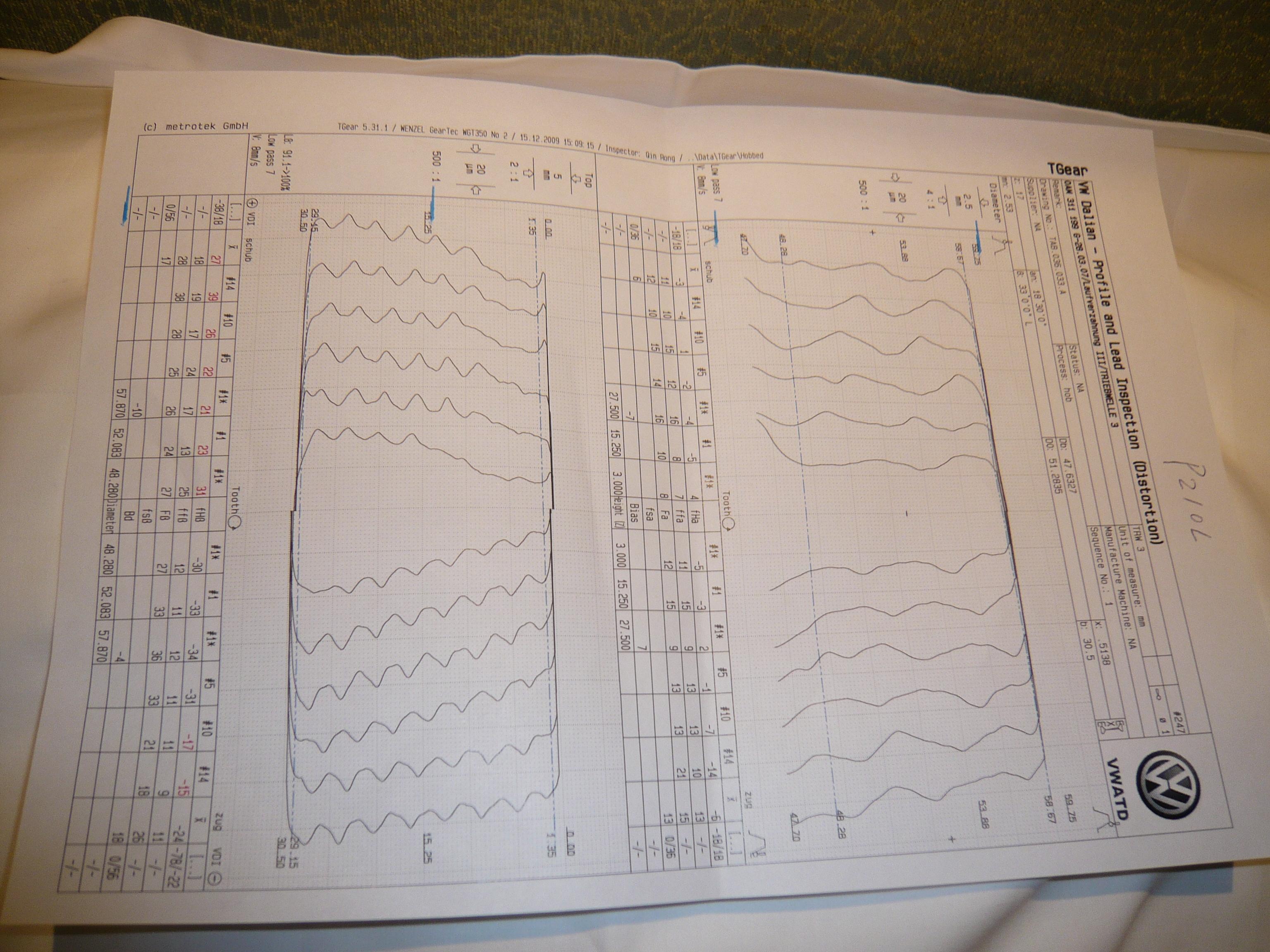

大家看一下1和2分别是什么原因造成的

hucl45 · 发表于 2009-12-19 10:09

齿向不好，检查一下滚齿心轴上下两点的跳动。
齿数 17，肯定要挖根。
但2 号件左齿齿顶高了。滚齿成品，是几级精度？

lauzigy · 发表于 2009-12-20 12:13

这2个图关键的问题在齿向.
第1个的问题可以查一下工装的端跳和工件的端跳.
第2个的问题检查下刀杆的缩紧螺母,应该是螺母没缩紧所致.

duxingzhe · 发表于 2009-12-21 19:16

1图可以检测一下刀架与工作台的垂直度。2图好像工件偏移了，最好再干一件看看。

czxuexi · 发表于 2009-12-24 12:10

齿形不好：请根据产品精度要求，选择合适的刀具。
齿向不好：请先检查滚齿芯轴的跳动和工件的端面跳动。

mingweigetrag · 发表于 2009-12-24 16:56

哪位能解释下报告中的数据具体代表什么？

mingweigetrag · 发表于 2009-12-24 16:57

知道的请不吝赐教！

tgw5667 · 发表于 2009-12-24 19:17

机床的径向进给的丝杆座或螺母座是否未紧固，在加工过程中受力时向外一点点的在退出。

shuaizhan · 发表于 2009-12-24 20:36

二图应该是刀具使用不完整齿所致，没有对中

hanguang · 发表于 2011-6-21 16:12

这个问题讨论的很有收获
