求助齿轮渐开线长度计算公式。

路的尽头 · 发表于 2009-12-18 13:40

您需要登录才可以下载或查看，没有账号？注册

x

我是搞圆柱直齿轮成形磨削的，因需要计算磨削力的大小，用到齿轮渐开线长度，查找论文没有下落，在此发个帖子求助个人大侠，希望给予帮助，先谢谢了！

woodee · 发表于 2009-12-18 15:42

路的尽头 · 发表于 2009-12-18 15:54

回复 1# 路的尽头

谢谢啊！正看着呢，有些不明白的地方以后还要麻烦你指点啊。

路的尽头 · 发表于 2009-12-18 16:13

回复 2# woodee

谢谢啊！我是新手，正看着您发的帖子呢。有不懂的地方还要麻烦您啊,希望多多指点。

路的尽头 · 发表于 2010-1-4 16:51

回复 1# 路的尽头

您上次给我说的公式，能不能说一下出处？还有公式里的坐标系能不能给出来啊？我在下面按您的方法，另建了一个坐标系算了，相差零点三个毫米。不知道为什么。

zhenghua · 发表于 2010-1-4 19:46

确实要用微机分了，呵呵，这个长度啊，如果微机分不会解的话建议在MATLAB里解或是自己用C编程，很有学问的，学习了

路的尽头 · 发表于 2010-1-4 21:11

回复 6# zhenghua

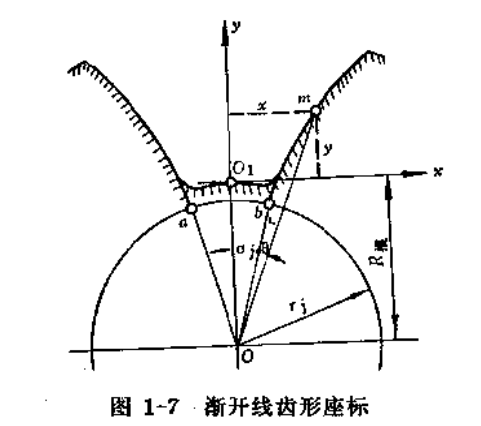

我用的弧长积分算的，在这样的坐标系下，然后在MatLAB下运算的，可是做出来的结果和2楼给我说的方法差了将近0.3mm。还没找出原因，希望有空帮忙分析一下吧。谢谢了！

wjzrocket126 · 发表于 2010-1-4 21:42

向大家多多学习！

niuershiye · 发表于 2010-1-5 07:52

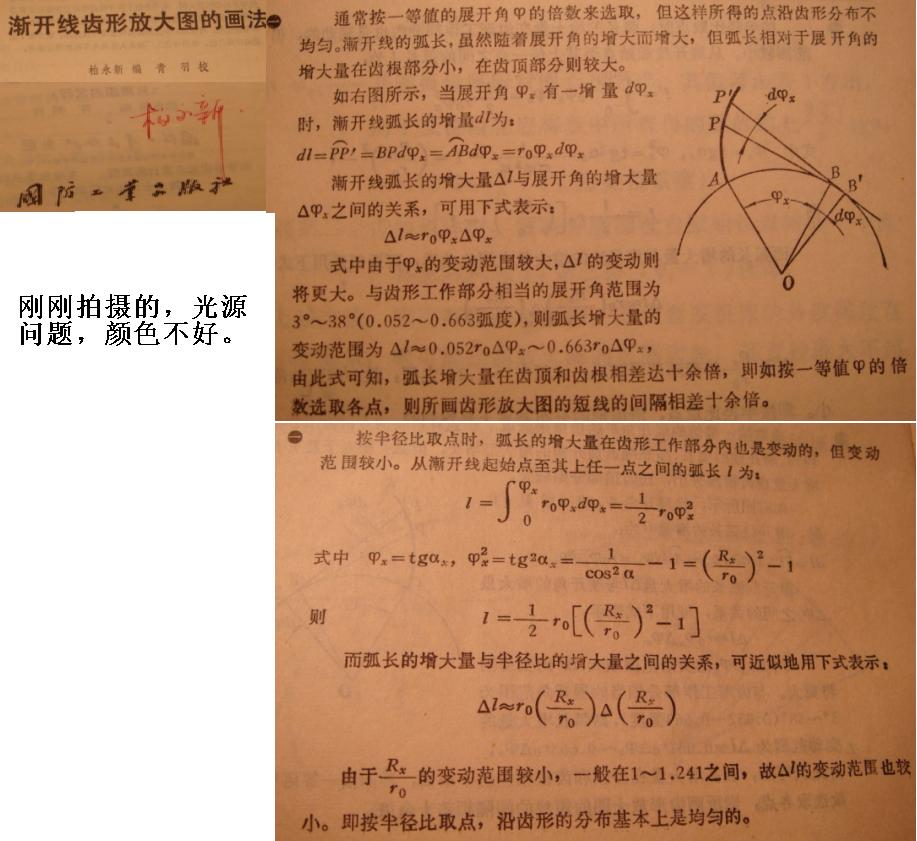

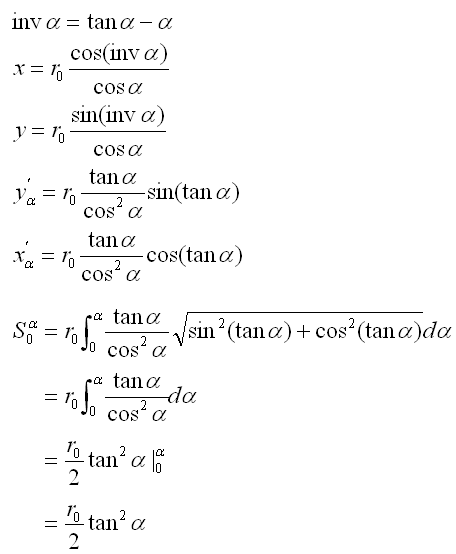

基本原理如下面照片；
具体应用还需要计算出起始点与终止点与公式的对应关系。

tgw5667 · 发表于 2010-1-5 20:15

绘图软件中有计算工程曲线长度的，只要正确绘出曲线，点菜单就可以了。
