塑料齿轮制造精度讨论

mrmrw

很多人对塑料齿轮的制造精度不是很熟悉，而且受金属齿轮精度的影响，认为塑料齿轮的精度可以采用金属的精度标准，其实这是不合适的。一般情况下，若是采用金属齿轮的精度标准，如ISO1328的标准，那么塑料齿轮的精度可以这么划分：
1.高精密塑料齿轮： 7级以上；
2.精密塑料齿轮：8级；
3.普通精度塑料齿轮：9、10级；
4.低精度塑料齿轮：11、12级。
另外，这个标准划分是自己经验的，没有见到有关的说明。一般情况下，塑料齿轮受材料收缩特性的影响，精度不能像金属齿轮那样可以做到4级，以目前的加工制造水平，8级塑料齿轮已经可以说是精密塑料齿轮了，其应用已经是很好的！
**************************************
塑料齿轮的精度一般在8~12级，7级以上的已经出现，但是不多见了！
————————————————————————————————————
这是个人见解，见到很多人问塑料齿轮的加工精度问题，所以给出一点经验了！
如果有高手还有更好的见解，请斧正了！

zgyan

ISO 7级的塑胶齿轮俺还没见过。呵呵，8级已经算很难做的。基本同意楼主的分类。

很多时候会遇到客户要求齿轮等级标准不一样，比如有的要求做的AGMA几级，有的要求JGMA等，这就存在标准的横向对照，楼主有什么经验，对于不同标准的精度划分？

chj62595487

各位有没有齿轮的各个标准的明细啊
能不能传几份上来
先谢谢了

mrmrw

齿轮精度由于标准不同，所以有所差别。不同标准的精度等级有时也是不能对应的，给大家一个基本的对照表了！
*****************************
另外，塑料齿轮很多是采用JGMA标准，不过我手上没有这个标准，希望有的同仁共享一下这个标准文件！

zhangglasses

多谢楼上的，除了齿轮本身精度，但塑胶齿轮还要考虑其它很多因素啊，头大了》

mrmrw

对啊，精度是一个评定标准！
在实际中还是有很多的问题的，我现在也为一些很头痛的问题而头痛了，很多时候设计的齿轮制造处理之后发觉噪音很大，有时候还有严重的磨损！这些问题不是靠计算能获得的，是实际的经验才能节均！

chj62595487

确实
齿轮设计的头大 制造的也同样头大啊

chj62595487

只能套用一句话：前途是光明的 道路是坎坷的。。

mrmrw

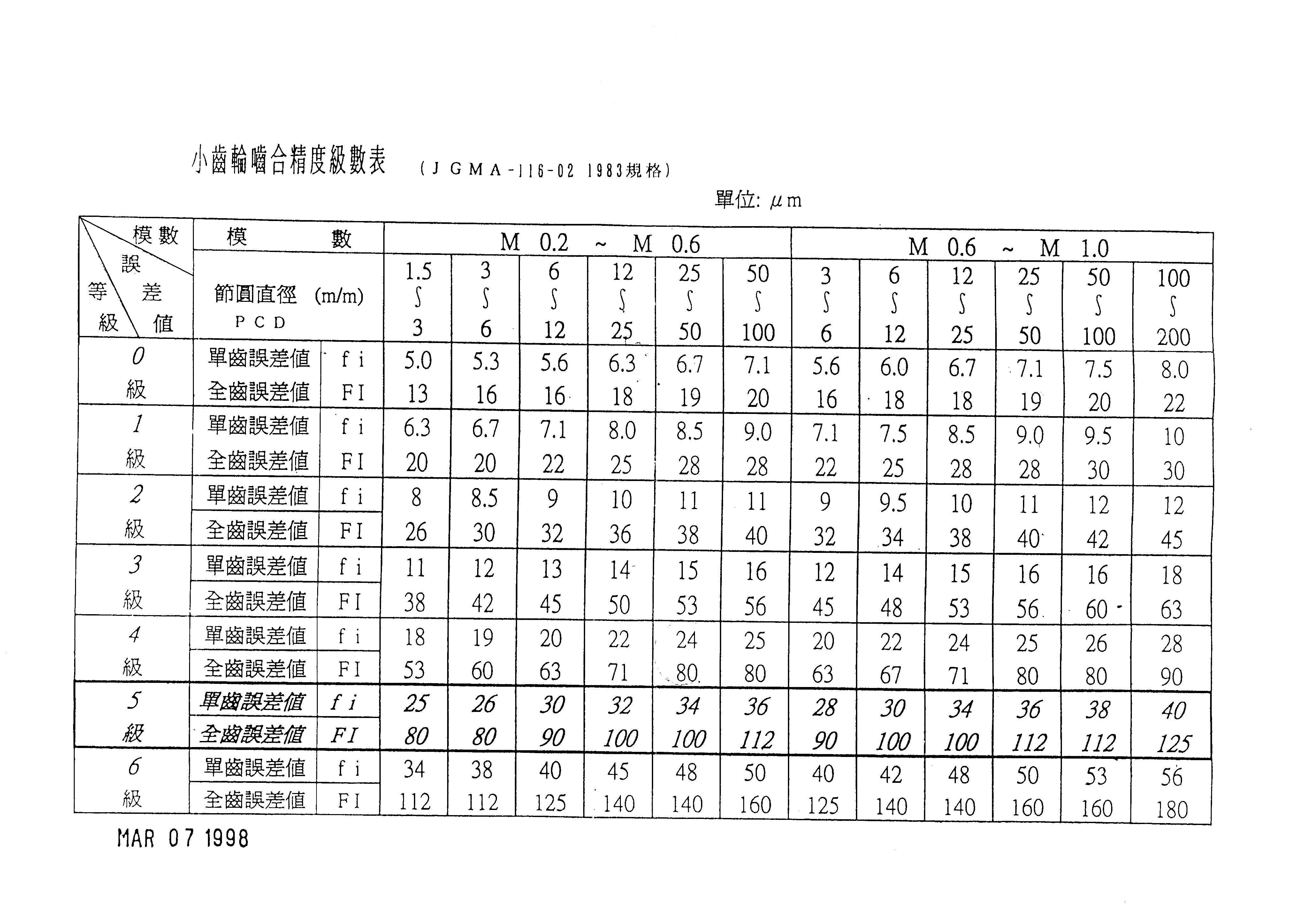

JGMA齿轮精度标准，是个图片了，大家看一下了

[ 本帖最后由 mrmrw 于 2007-6-21 11:56 编辑 ]

ycwang666

讨论那么多怎么做,有没有想过作来有嘛用?用于何处呢?
