锥齿轮５轴加工的仿真

LeocyNo1 · 发表于 2019-5-29 13:18

牛X，好好看看

qide · 发表于 2019-6-5 20:33

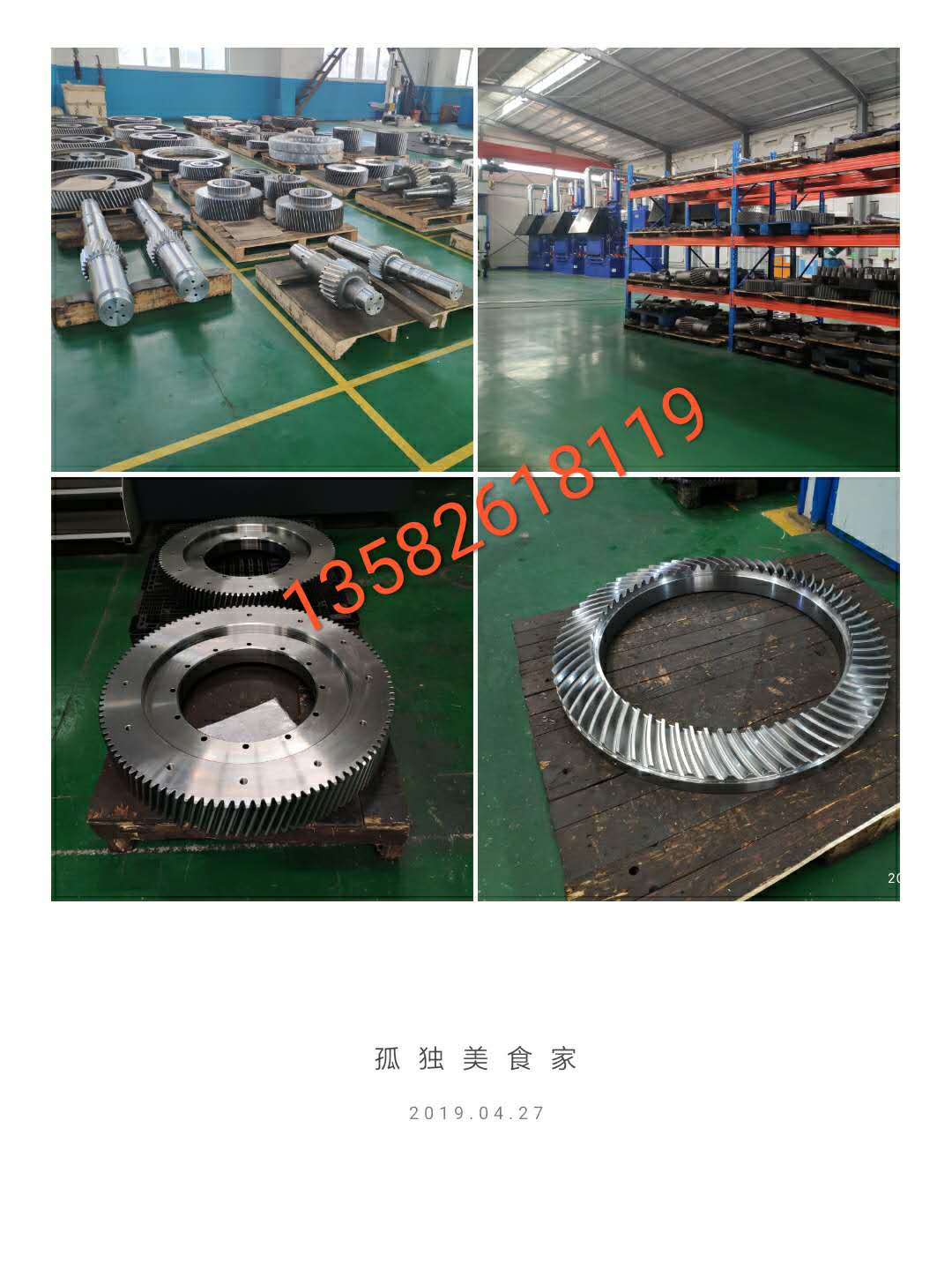

河北螺旋锥齿轮制造工厂一三五八二六一八一一九

wu_jixin · 发表于 2019-6-28 20:14

球刀点铣螺伞齿面啊，这个效率太低，在实际现场是不能用的，我这边开发了用立铣刀进行螺伞齿面侧刃铣的算法与软件，可以生成齿面侧刃铣刀路

wu_jixin · 发表于 2019-6-28 20:31

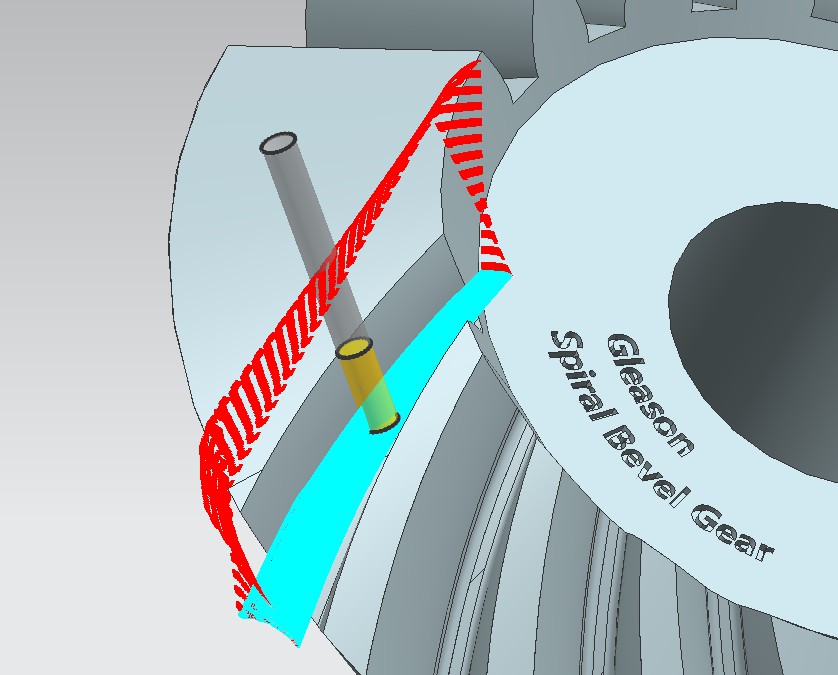

顺便贴上一幅螺伞侧刃铣刀路的截图

xiaodi868 · 发表于 2019-6-28 21:49

wu_jixin 发表于 2019-6-28 20:31
顺便贴上一幅螺伞侧刃铣刀路的截图

膜拜大神，自己的算法，自己写软件，以后国产齿轮加工能否上一个台阶，就靠你这种大神了！

wu_jixin · 发表于 2019-6-29 09:45

齿面立铣刀侧刃铣，关键的一个技术是全刀刃切削。

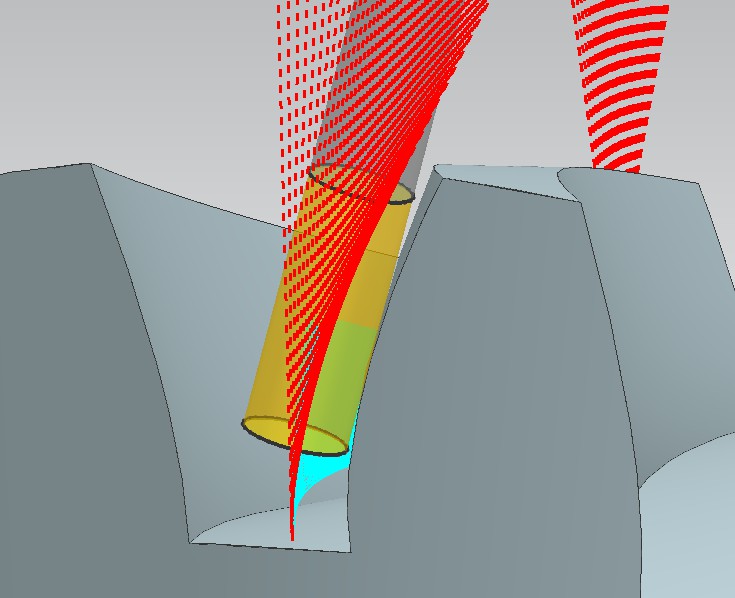

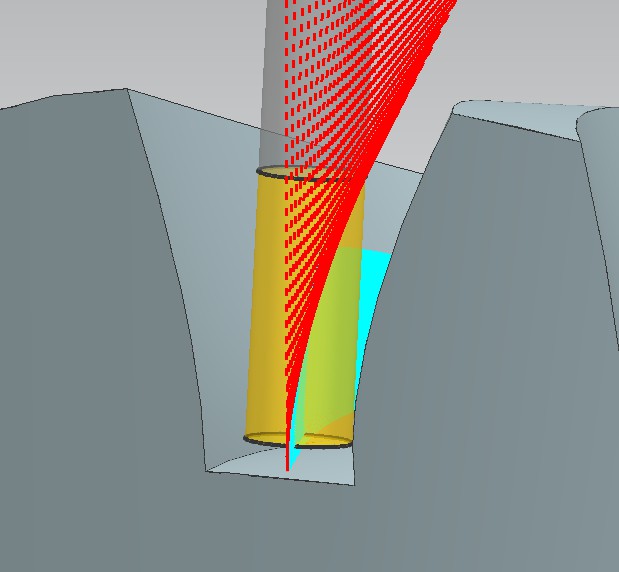

下图分别是齿顶、中间、齿根三种位置时刀具切削刃切削点，这样可以充分使用立铣刀的全部刀刃，一般的CAM软件侧刃铣策略做不到这一点。

xiaodi868 · 发表于 2019-6-29 17:35

wu_jixin 发表于 2019-6-29 09:45
齿面立铣刀侧刃铣，关键的一个技术是全刀刃切削。
下图分别是齿顶、中间、齿根三种位置时刀具切削刃切削点 ...

这样充分利用刀的侧刃，大大提高加工的精度与效率，是完美的解决方案！

dulinchang · 发表于 2019-6-30 00:42

这种办法好，大大提高了刀具的使用寿命和加工效率

齿轮坑 · 发表于 2019-7-21 11:48

什么软件做的请问下

齿轮坑 · 发表于 2019-7-22 14:31

看图没看明白什么意思
