请教点关于行星齿轮配齿的问题

a250498289 · 发表于 2009-12-12 16:12

您需要登录才可以下载或查看，没有账号？注册

x

我设计的行星齿轮减速器速比是8的，外形尺寸是200*80的 ( D*L), 谁能帮帮我，谢了

niuershiye · 发表于 2009-12-12 18:54

本帖最后由 niuershiye 于 2009-12-13 09:51 编辑

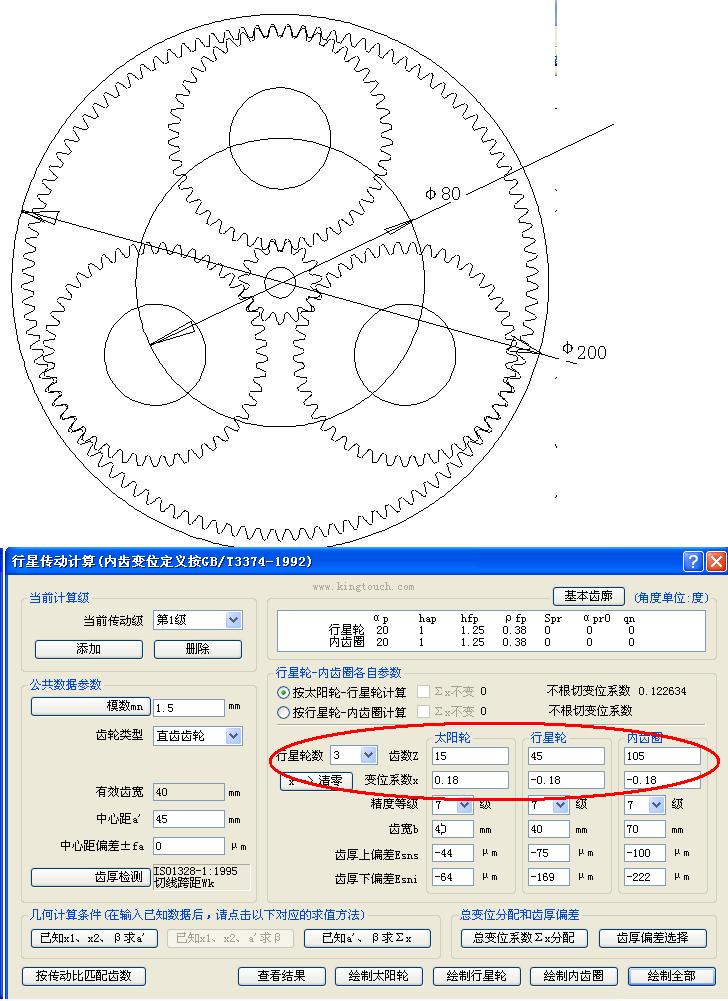

看看这组参数

===============
还可以适当修改。例如将模数改为 mn 1.75 ,仍然可以不超过200限制。

niuershiye · 发表于 2009-12-13 14:45

本帖最后由 niuershiye 于 2009-12-13 14:47 编辑

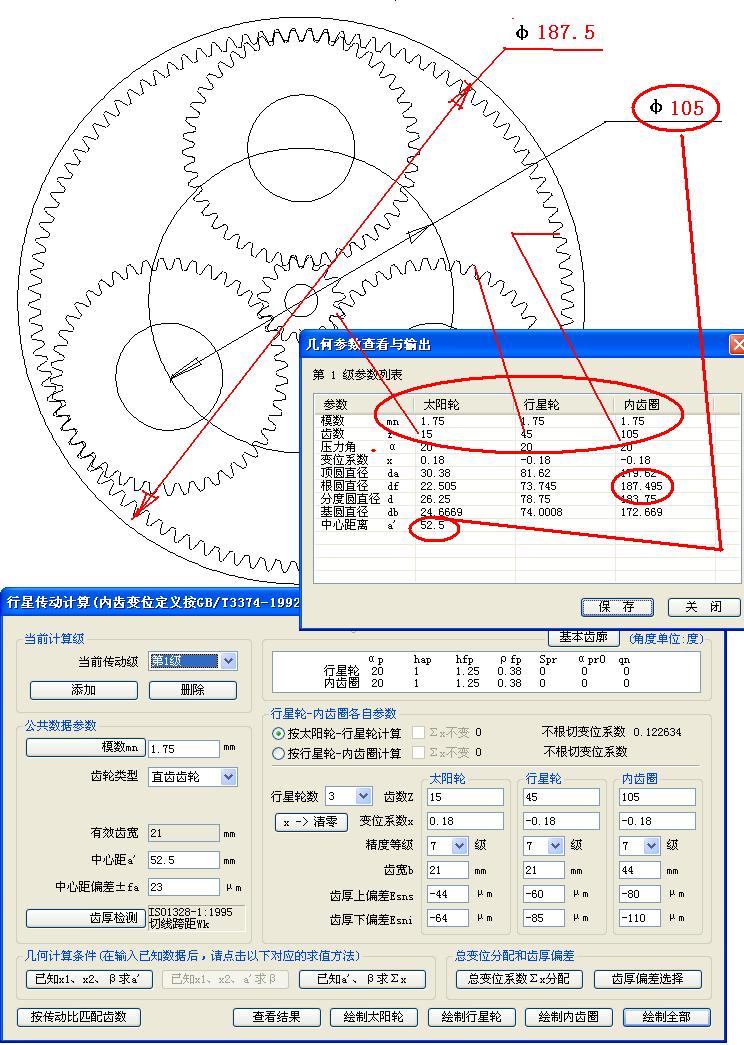

用 mn1,75 的极限情况！

ranxueping · 发表于 2009-12-14 10:25

太阳轮：16，行星轮：48，内齿圈112，4分流即可！

niuershiye · 发表于 2009-12-15 13:40

太阳轮：16，行星轮：48，内齿圈112，4分流即可！
ranxueping 发表于 2009-12-14 10:25

登录/注册后可看大图

你试验一下，相邻条件满足不？？
