剃齿严重打刀问题？求助

lvjiupeng · 发表于 2013-9-23 13:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lvjiupeng 于 2013-9-24 08:57 编辑

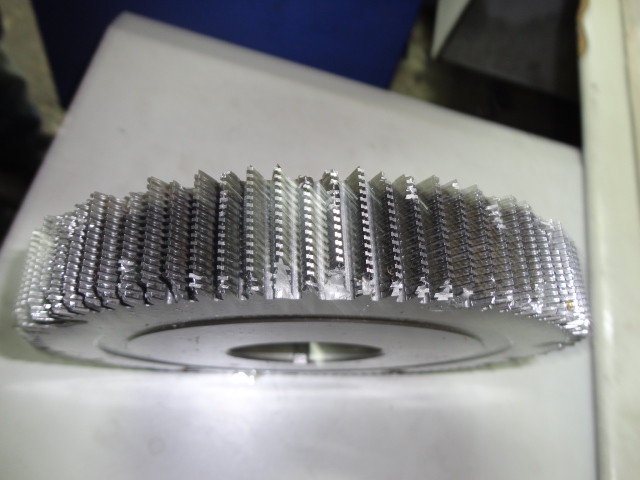

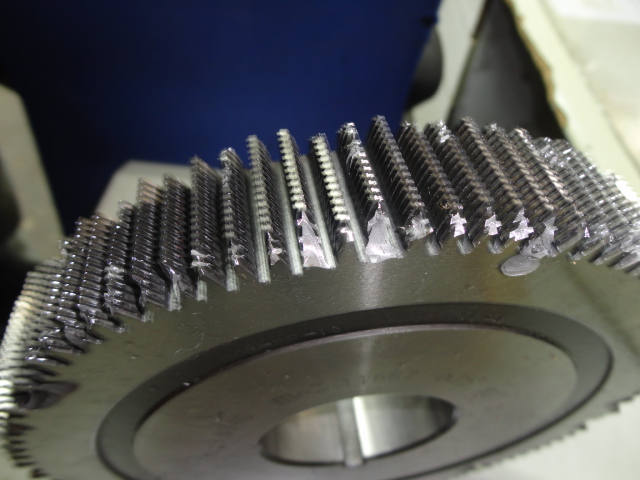

现在我们公司加工一两边不出头的齿轮，需要径向剃齿。现在剃齿出现问题，老是打刀，换了新刀，边上都打掉了，问题是只打剃齿刀的一边，另一边是好的。下面是剃齿刀打坏的情况。哪位师傅给分析一下原因？？？？？

河南新伟机械 · 发表于 2013-9-23 16:05

你发一张产品的照片

lvjiupeng · 发表于 2013-9-23 17:18

河南新伟机械发表于 2013-9-23 16:05

登录/注册后可看大图

你发一张产品的照片

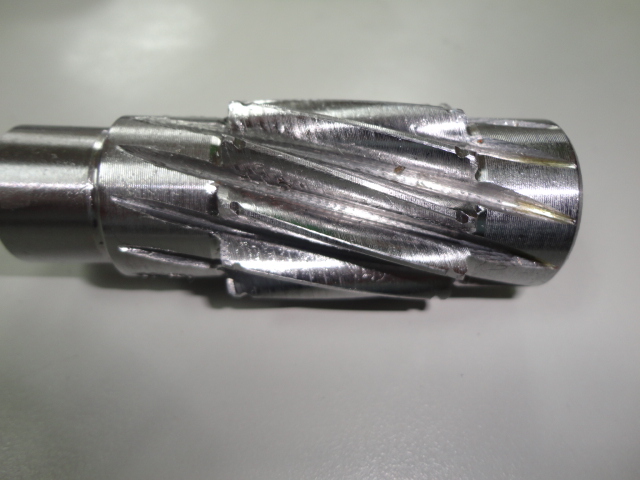

好了看看吧

lvjiupeng · 发表于 2013-9-23 17:19

零件11齿，刀上面正好隔10个齿打坏

wzjshark · 发表于 2013-9-23 18:06

滚齿时，有效齿宽两边加长了多少啊

lvjiupeng · 发表于 2013-9-23 18:13

本帖最后由 lvjiupeng 于 2013-9-23 18:27 编辑

wzjshark 发表于 2013-9-23 18:06

登录/注册后可看大图

滚齿时，有效齿宽两边加长了多少啊

有效齿宽应该足够了因为开始时是每隔10个齿打坏一个我的零件刚好是11齿的如果有效齿宽不够应该没有这种规律

982749185 · 发表于 2013-9-23 20:17

有可能是角度不对

杨大侠 · 发表于 2013-9-23 20:50

本帖最后由杨大侠于 2013-9-23 20:54 编辑

滚齿时齿轮轴两头的有效行程不够造成的剃齿打刀。其中有一头相差更多，那么相应的那面的剃齿刀刀齿也是打得最严重的。楼主的剃齿刀是轴向剃刀，不是径向剃。在调整剃齿机工作台的行程长度时要按照实际加工的齿轮齿厚+2X模数。过长了剃齿刀容易脱离工件造成返回时打刀。

dllszbh · 发表于 2013-9-23 22:08

楼主你的剃刀是否是代用的？这个径向剃刀需要专刀专用，代用的会存在抵齿跟参数不匹配这些问题，，具体可交流一下 QQ 24286465 定下我们的刀看看吧，径向剃刀是我们公司的强项

lvjiupeng · 发表于 2013-9-24 05:29

dllszbh 发表于 2013-9-23 22:08

登录/注册后可看大图

楼主你的剃刀是否是代用的？这个径向剃刀需要专刀专用，代用的会存在抵齿跟参数不匹配这些问题，，具体 ...

不是的是专用的参数完全匹配
