求助螺旋齿轮参数计算

ythfy

请高手们帮忙看看这个转速表螺旋齿轮，相关参数如何计算？谢谢

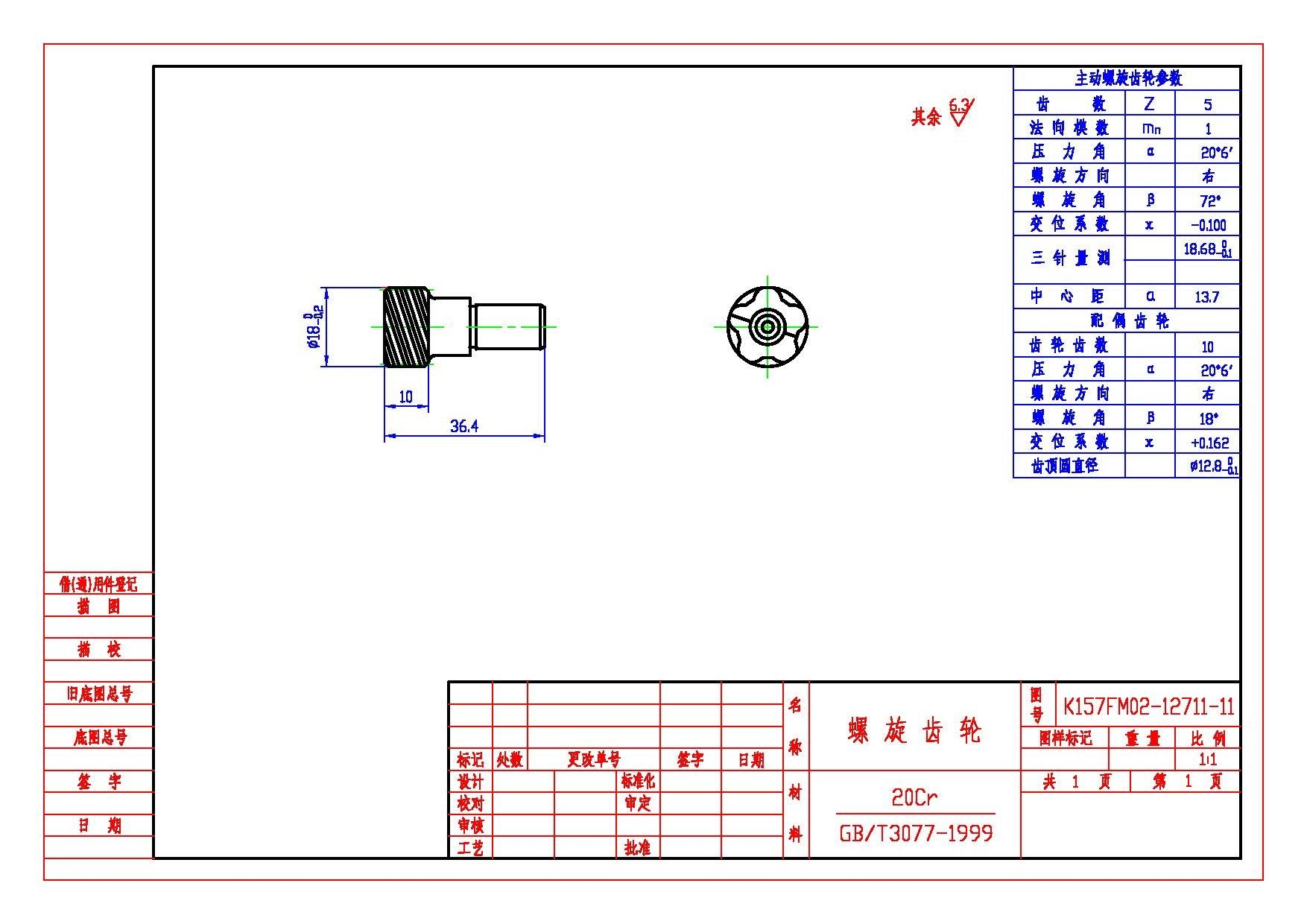

重新将文件以图片文件上传。
(一)计算是按斜齿轮或是按圆柱蜗杆计算？
1、主动齿轮（小）端面模数？
2、主动齿轮（小）分度圆？
3、主动齿轮（小）齿根圆？
4、三针量棒直径？


（二）检测如何检测：
1、是按齿轮的方式检测或是按圆柱蜗杆方式检测？
2、齿轮检测中心检测哪些项目即可？
（只检测齿形角、螺旋角、齿厚?）

cslr_xhjj

应该按斜齿轮计算吧

qnf

应该按照齿轮的方法计算和测量！

hucl45

这是一对螺旋齿轮，BATA1+BETA2=90°，且螺旋方向皆为右旋（同向），就单个齿轮而言，他们都是斜齿轮，按斜齿轮测齿形误差，齿向误差，用测棒测测棒间距离（俗称M尺寸）。

ythfy

谢谢楼上的朋友，按斜齿轮计算后，无法用齿轮检测中心检测，请帮帮忙计算相关参数。

hucl45

用三针测量M尺寸，图纸上有，不过少了滚针直径。
按单个齿轮，用斜齿轮计算公式，本论坛中有计算软件，可仔细找找。

萝卜花

按汽车里主里被计算，我会算，可我好忙呀

ythfy

端面模数我自己计算＝1/cos72=3.236，不知对不对？
可是因为螺旋角太大，齿轮检测中心无法按斜齿轮检测。
检测中心调试人员告诉螺旋角大于45度后只能按蜗杆方式检测，而按3.236的模数计算蜗杆出错。
有谁能告诉我72度螺旋角的斜齿轮如何检测？
如果按蜗杆检测，又该如何计算参数？

hucl45

蜗杆也是三针测量，螺旋角太大不好测，用钢球代替滚针也行。
精度不知道，就测个齿厚，保证齿轮副的侧隙就行。

ythfy

谢谢9楼的朋友。
问个弱智的问题，蜗杆齿厚是否用齿轮检测中心可以检测？
另：螺旋角和齿形角是否也要检测，如果螺旋角和齿形角不对，也无法装配。
