公法线长度测量的问题

xiaoyuanchilun

回复 6# hesheya


    我正在看:loveliness:

poxiangzi

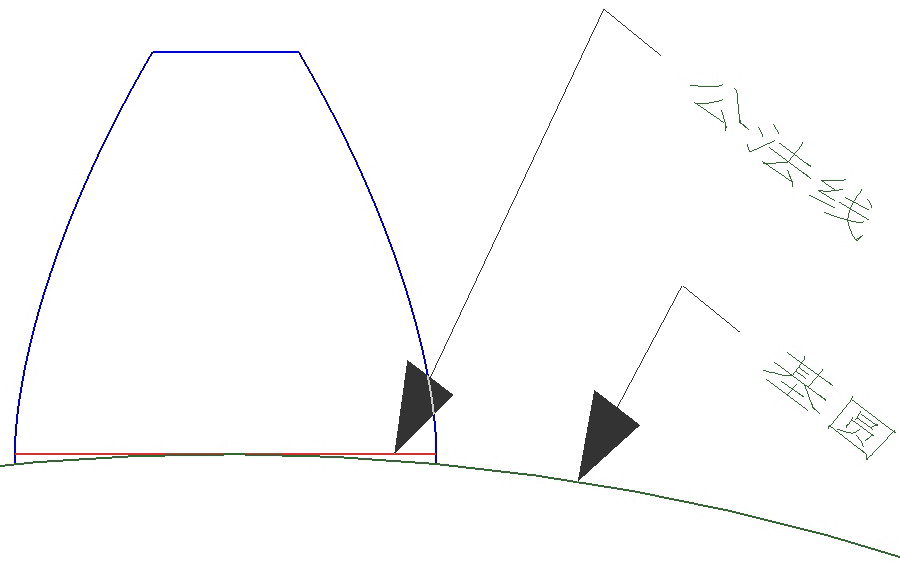

一齿公法线当然是存在的，这个位置也是齿轮齿厚最大的地方（我觉得这个问题和讨论基圆齿厚是不是最大齿厚是等价的问题），也是可以测量的到的（理论上，实际可能不好操作，见附图，呵呵）。

一个概念，基圆的切线（即齿廓的法线）从切点出发，分别向两端延伸，则一定可以和任何异侧齿廓相交，交点之间就是公法线长度，这就是公法线存在的理由，也是一齿公法线存在的理由。

之所以提出这个问题是因为没有从公法线的定义（理解任何概念从它的定义出发是最重要的）出发理解公法线。个人理解，请指正。

zoupingniu

单齿使用专用量具可以检测旋齿高和齿厚。

englishmanw

一齿公法线当然是存在的，这个位置也是齿轮齿厚最大的地方（我觉得这个问题和讨论基圆齿厚是不是最大齿厚是 ...
poxiangzi 发表于 2009-12-8 09:26


登录/注册后可看大图

    支持你的说法，太好了！

msm2002

一齿公法线当然是存在的，这个位置也是齿轮齿厚最大的地方（我觉得这个问题和讨论基圆齿厚是不是最大齿厚是 ...
poxiangzi 发表于 2009-12-8 09:26


登录/注册后可看大图

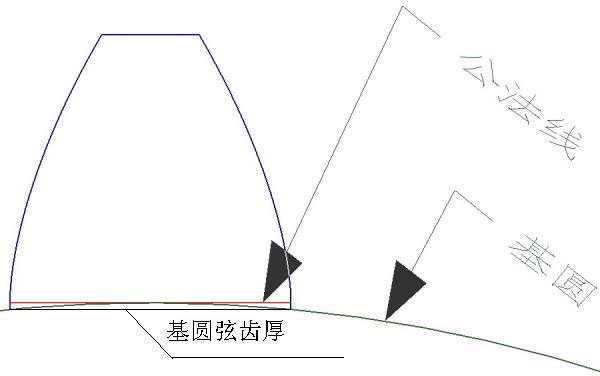

一齿公法线是存在的，和基圆弦齿厚还是有一点差别的，基圆弦齿厚更靠下一点

基圆弧齿厚对应的基圆弧长应该是最长的，基圆弦齿厚也应该是弦齿厚中最大的

msm2002

刚刚计算了一下，发现一齿公法线长度等于基圆弧齿厚

再仔细分析一下，理论上它们也是一致的

一齿公法线的测量一般情况下不能实现，应尽量避免测量一齿公法线

yansx24

搞清楚公法线长度的概念就迎刃而解

poxiangzi

刚刚计算了一下，发现一齿公法线长度等于基圆弧齿厚

再仔细分析一下，理论上它们也是一致的

一齿公法 ...
msm2002 发表于 2009-12-8 13:34


登录/注册后可看大图

的确是这样的，理论上也是一致的。不知道上楼为什么又提到“基圆弦齿厚”。

hucl45

跨N个齿的公法线长度等于（N-1)个基圆齿距+一个基圆齿厚。
跨2 个齿的公法线长度等于一个基圆齿距+一个基圆齿厚。
跨一个齿，不能测。不但是公法线千分尺测不到一个齿的公法线长度，也不符合公法线长度的定义。
跨一个齿的公法线长度从公式来看等于一个基圆齿厚+0，就是基圆齿厚。那就不叫公法线长度。

xiaoyuanchilun

回复 12# poxiangzi


    非常感谢你帮我回答这个问题，谢谢你！一切尽在不言中！
